NiZn · 3 Formgruppen · 20 Teilenummern · Katalog S. 118–119
RID SerieEMI-Unterdrückung

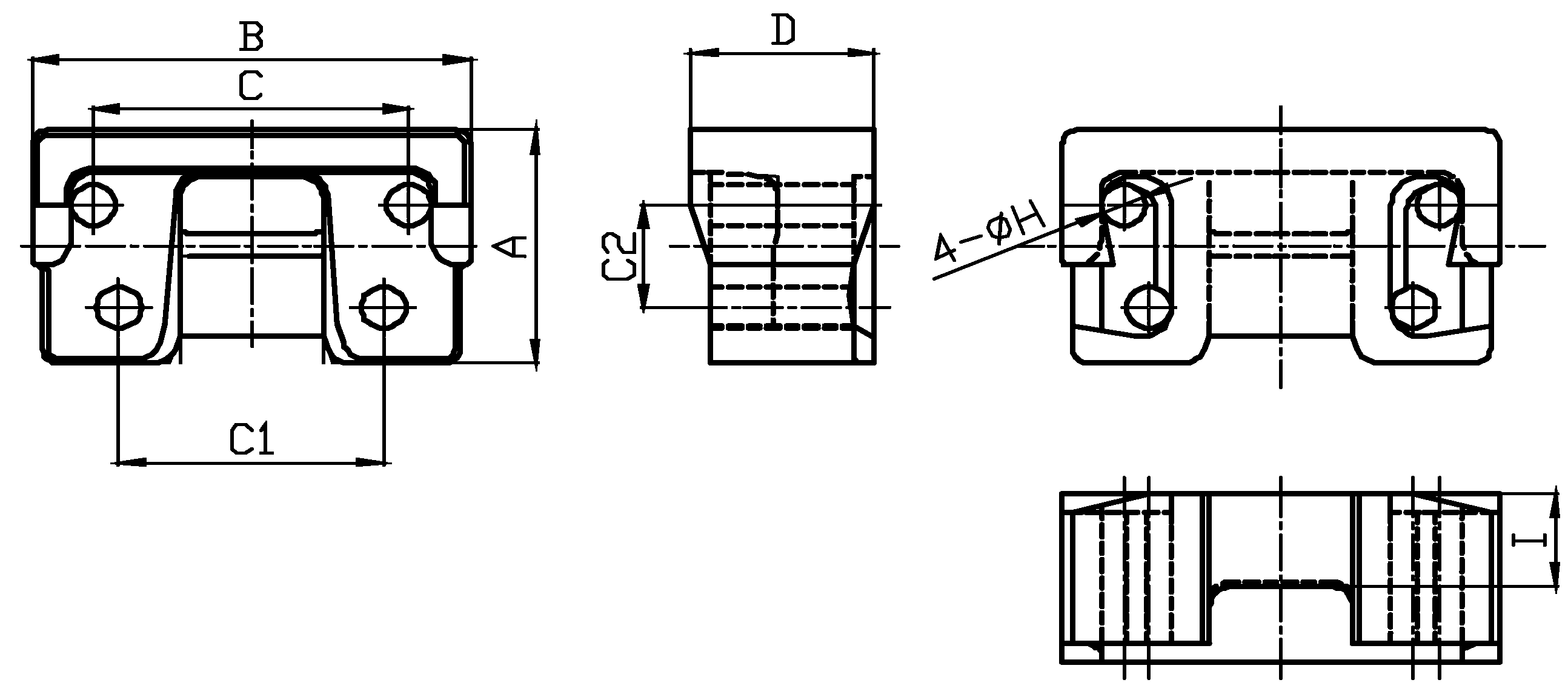

Maßzeichnung
MaßzeichnungFormgruppe 01 / 0318 Teilenummern
FIG
| Artikelnummer | Abmessungen · mm (Nennwert / Toleranz) |
|---|
| A(mm) | B(mm) | C(mm) | D(mm) | H(mm) |
|---|
| RID1.9×2×3.4 | 1.90±0.15 | 3.40±0.15 | 1.40±0.20 | 2.00±0.15 | 0.90±0.15 |
| RID2×1.5×3.5 | 2.00±0.15 | 3.50±0.15 | 1.73±0.20 | 1.50±0.15 | 0.90±0.15 |
| RID2×1.8×3.5 | 2.00±0.15 | 3.50±0.15 | 1.80±0.20 | 1.80±0.15 | 0.90±0.15 |
| RID2.6×2×5.3 | 2.60±0.15 | 5.30±0.15 | 2.50±0.15 | 2.00±0.15 | 1.20±0.15 |
| RID2.6×3.2×5.3 | 2.60±0.15 | 5.30±0.15 | 2.50±0.15 | 3.20±0.15 | 1.40±0.15 |
| RID3×2×5.1 | 3.00±0.15 | 5.10±0.15 | 2.60±0.15 | 2.00±0.15 | 1.20±0.15 |
| RID3×4×5.1 | 3.00±0.15 | 5.10±0.15 | 2.60±0.15 | 4.00±0.15 | 1.20±0.15 |
| RID3×3×6.5 | 3.00±0.15 | 6.50±0.15 | 3.50±0.15 | 3.00±0.15 | 1.15±0.15 |
| RID3×3.5×6.5 | 3.00±0.15 | 6.50±0.15 | 3.50±0.15 | 3.50±0.15 | 1.20±0.15 |
| RID4×6×6.9 | 4.00±0.15 | 6.90±0.15 | 2.90±0.15 | 6.00±0.15 | 1.90±0.15 |
| RID5.35×8×9.4 | 5.35±0.15 | 9.40±0.20 | 5.30±0.20 | 8.00±0.20 | 2.60±0.15 |
| RID6.5×4×12 | 6.50±0.20 | 12.00±0.20 | 5.00±0.20 | 4.00±0.20 | 4.00±0.20 |
| RID7.5×6.6×13.3 | 7.50±0.20 | 13.30±0.30 | 5.70±0.20 | 6.60±0.20 | 3.80±0.20 |
| RID7.5×4×13.3 | 7.50±0.20 | 13.30±0.30 | 5.80±0.20 | 4.00±0.20 | 4.20±0.20 |
| RID7.5×7×13.3 | 7.50±0.20 | 13.30±0.30 | 5.80±0.20 | 7.00±0.20 | 4.20±0.20 |
| RID7.5×10.3×13.3 | 7.50±0.20 | 13.30±0.30 | 5.80±0.20 | 10.30±0.20 | 4.20±0.20 |
| RID8.5×14×14 | 8.50+0.00/-0.50 | 14.00±0.30 | 5.70±0.20 | 14.00±0.20 | 3.50±0.20 |
| RID2.5×1.8×4.3A | 2.50±0.05 | 4.30±0.075 | 3.10±0.05 | 2.60±0.05 | 1.10±0.05 |

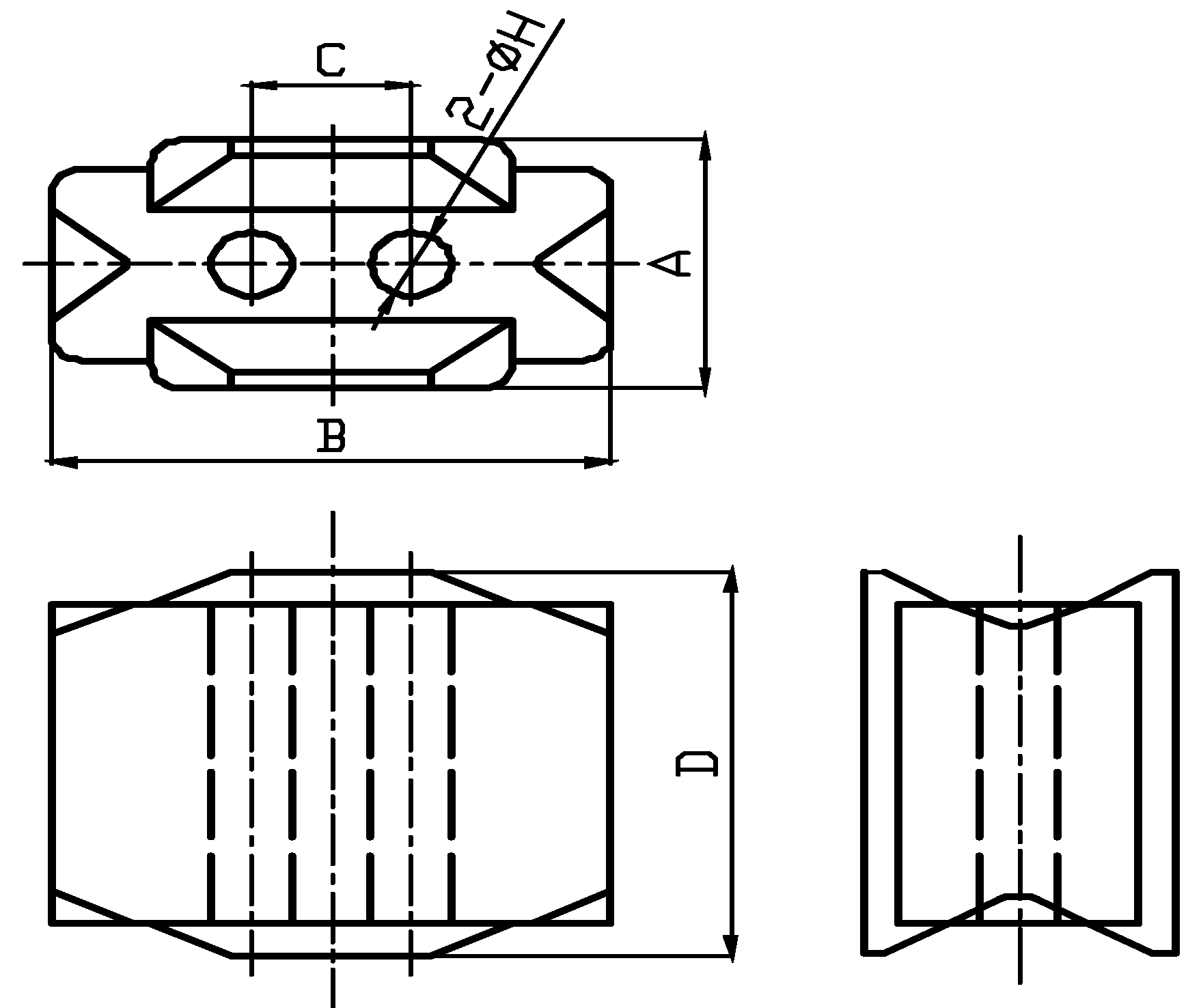

Fig.1
Fig.1Formgruppe 02 / 031 Teilenummern
| Artikelnummer | Abmessungen · mm (Nennwert / Toleranz) |
|---|
| A(mm) | B(mm) | C(mm) | D(mm) | H(mm) |
|---|
| RID1.55×2.4×2.8 H0.4 | 1.55±0.05 | 2.80±0.075 | 0.80±0.05 | 2.40±0.05 | 0.40±0.05 |

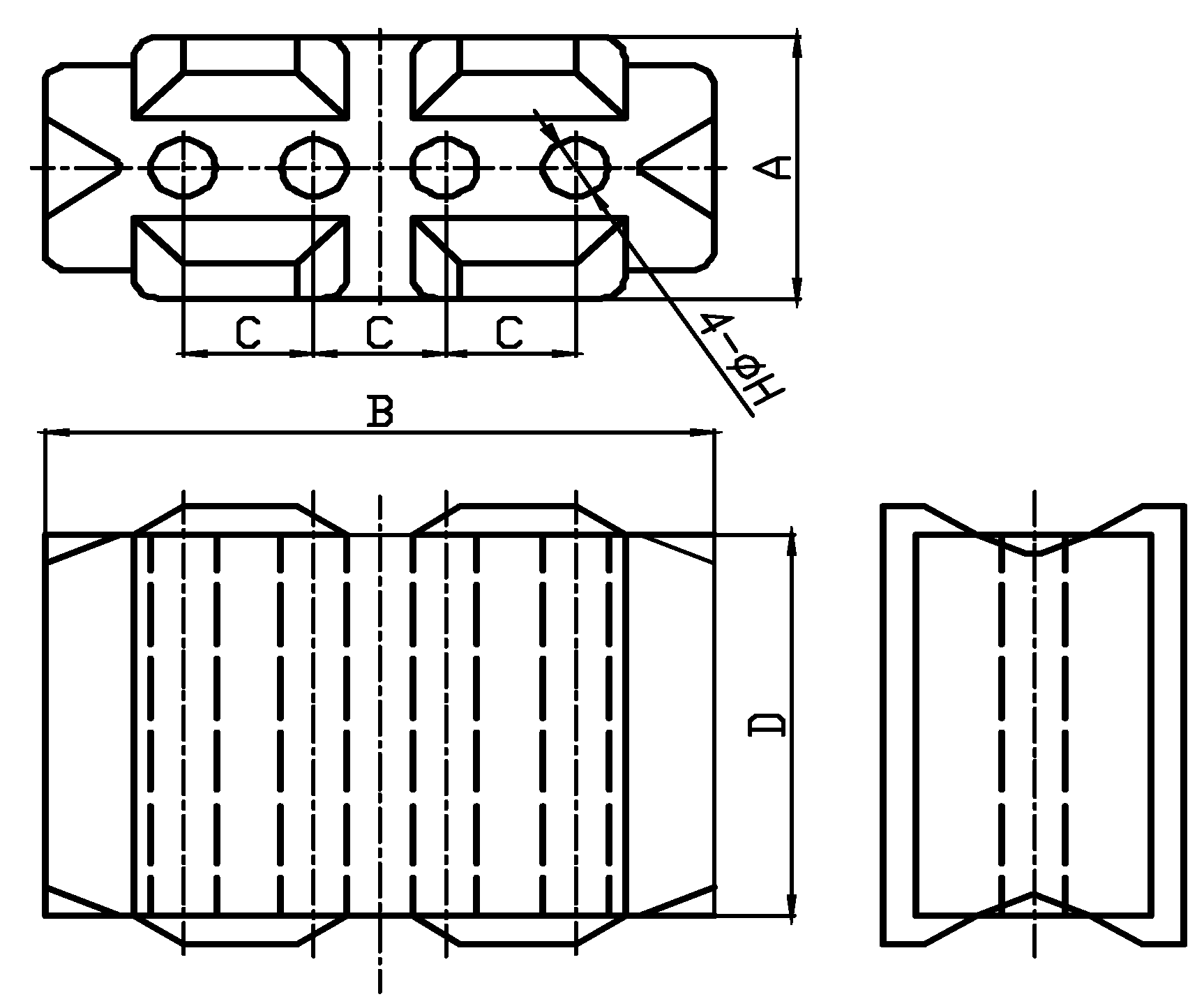

Fig.2
Fig.2Formgruppe 03 / 031 Teilenummern
| Artikelnummer | Abmessungen · mm (Nennwert / Toleranz) |
|---|
| A(mm) | B(mm) | C(mm) | D(mm) | H(mm) |
|---|
| RID1.85×3.1×4.1 H0.4 | 1.85±0.05 | 4.10±0.075 | 0.80±0.05 | 3.10±0.05 | 0.40±0.05 |
