M5E1
Hochfrequenzstabile WerkstoffeHIGH FREQUENCY STABLE MATERIALS
M5E1 ist ein NiZn-Ferrit mit einer Anfangspermeabilität (μi) von ca. 15, einer Sättigungsmagnetisierung (Bs) von ca. 170 mT bei 25 °C (165 mT bei 100 °C) und einer Curietemperatur über 320 °C. Die niedrige Permeabilität verschiebt die nutzbare Frequenzobergrenze in die Größenordnung von hundert MHz; im Bereich 10–130 MHz bleiben niedrige Verluste und hohe Güte (Q) stabil erhalten. Mit einem Temperaturkoeffizienten von ca. 10×10⁻⁶/K und einer Curietemperatur über 320 °C sind Frequenz- und Temperaturverhalten sehr stabil – geeignet für HF-Schaltungen, die empfindlich auf die Abstimmgenauigkeit reagieren. Typische Anwendungen sind Anpassungsinduktivitäten für HF-Antennen, Breitband-EMV-Filter und HF-Übertrager für mittlere bis hohe Frequenzen. In der Stufenfolge der Hochfrequenzfamilie (μi 10→250) liegt M5E1 zwischen V4F1 (ca. 10) und V2F1 (ca. 30): Die Frequenzobergrenze liegt etwas unter der von V4F1, Güte und Anpassungsstabilität sind jedoch besser – die erste Wahl für Anpassung und Filterung im VHF-Bereich.
Magnetische Eigenschaften Magnetic Characteristics
| Eigenschaft | Bedingung | Wert | Einheit |
|---|---|---|---|
| Anfangspermeabilität μiInitial Permeability | 100 kHz & <0.2 mT | 15±25% | — |
| Sättigungsmagnetisierung BsSaturation Flux Density | 3000 A/m · 25 ℃100 Hz | 170 | mT |
| Sättigungsmagnetisierung BsSaturation Flux Density | 3000 A/m · 100 ℃100 Hz | 165 | mT |
| Remanenz BrRemanence | 3000 A/m · 25 ℃100 Hz | 110 | mT |
| Remanenz BrRemanence | 3000 A/m · 100 ℃100 Hz | 105 | mT |
| Koerzitivfeldstärke HcCoercivity | 3000 A/m · 25 ℃100 Hz | 1400 | A/m |
| Koerzitivfeldstärke HcCoercivity | 3000 A/m · 100 ℃100 Hz | 1380 | A/m |
| αμr (Temperaturkoeffizient)Temperature coefficient of permeability | 20～60 ℃ | 10 | ×10⁻⁶/K |
| Bezogener Verlustfaktor tanδ/μiRelative Loss Factor | 10 MHz & <0.2 mT | 400 | ×10⁻⁶ |
| Bezogener Verlustfaktor tanδ/μiRelative Loss Factor | 50 MHz & <0.2 mT | 420 | ×10⁻⁶ |
| Curietemperatur TcCurie Temp. | 100 kHz & <0.2 mT | >320 | ℃ |
| Dichte DDensity | Archimedes-Verfahren | 4.9 | g/cm³ |
| Spezifischer Widerstand ρVolume Resistivity | Gleichstrom | 10⁷ | Ω·m |

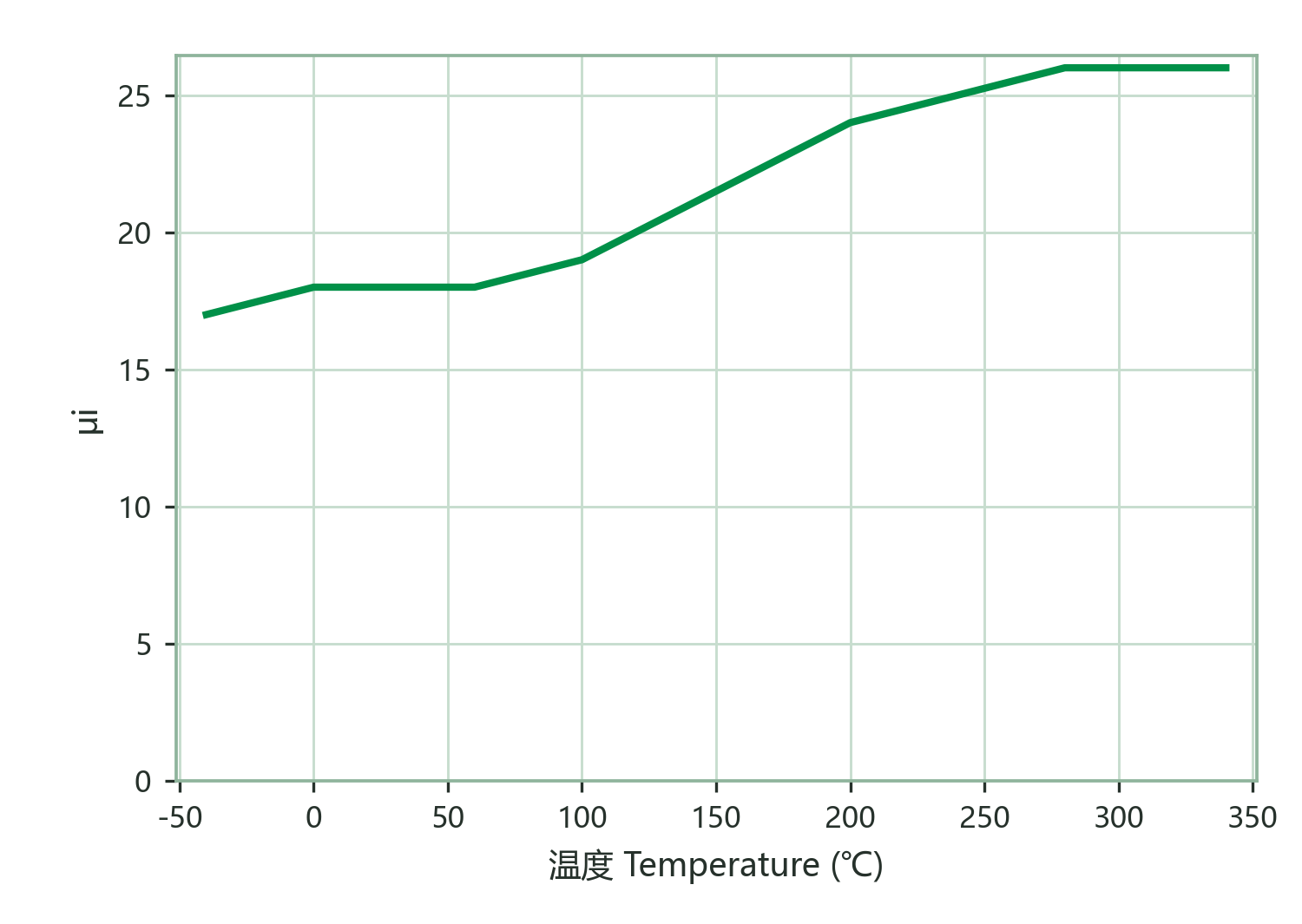

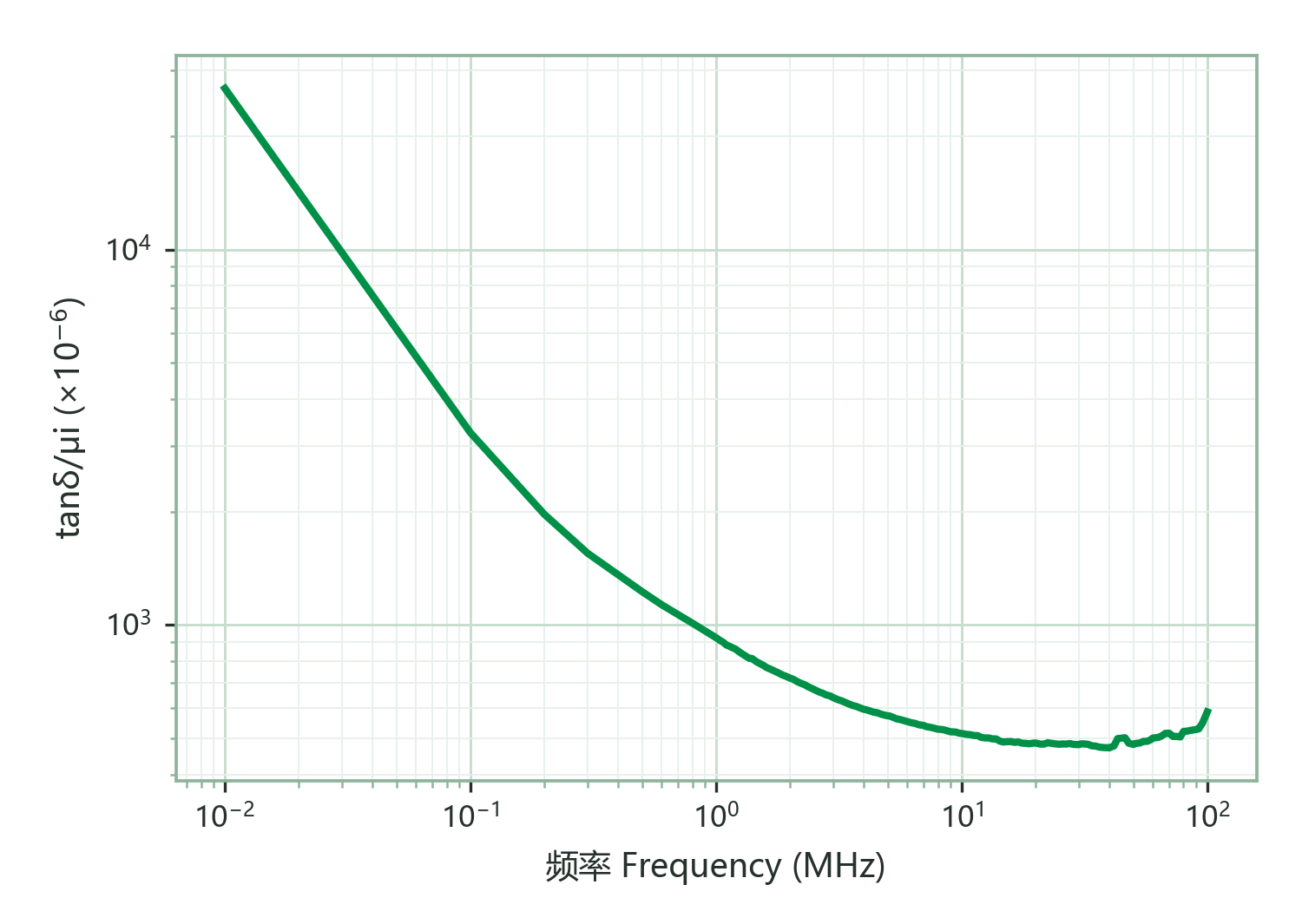

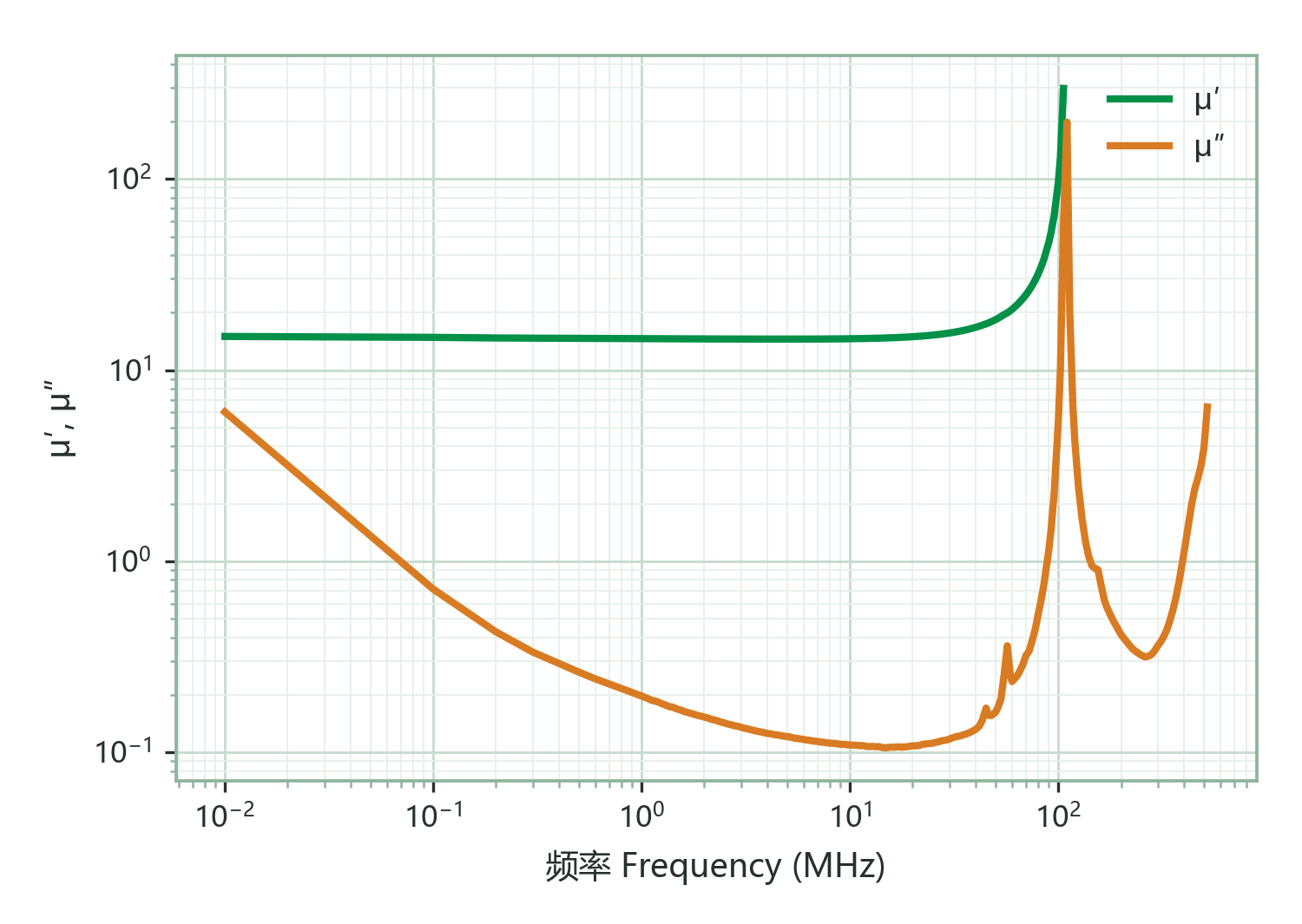

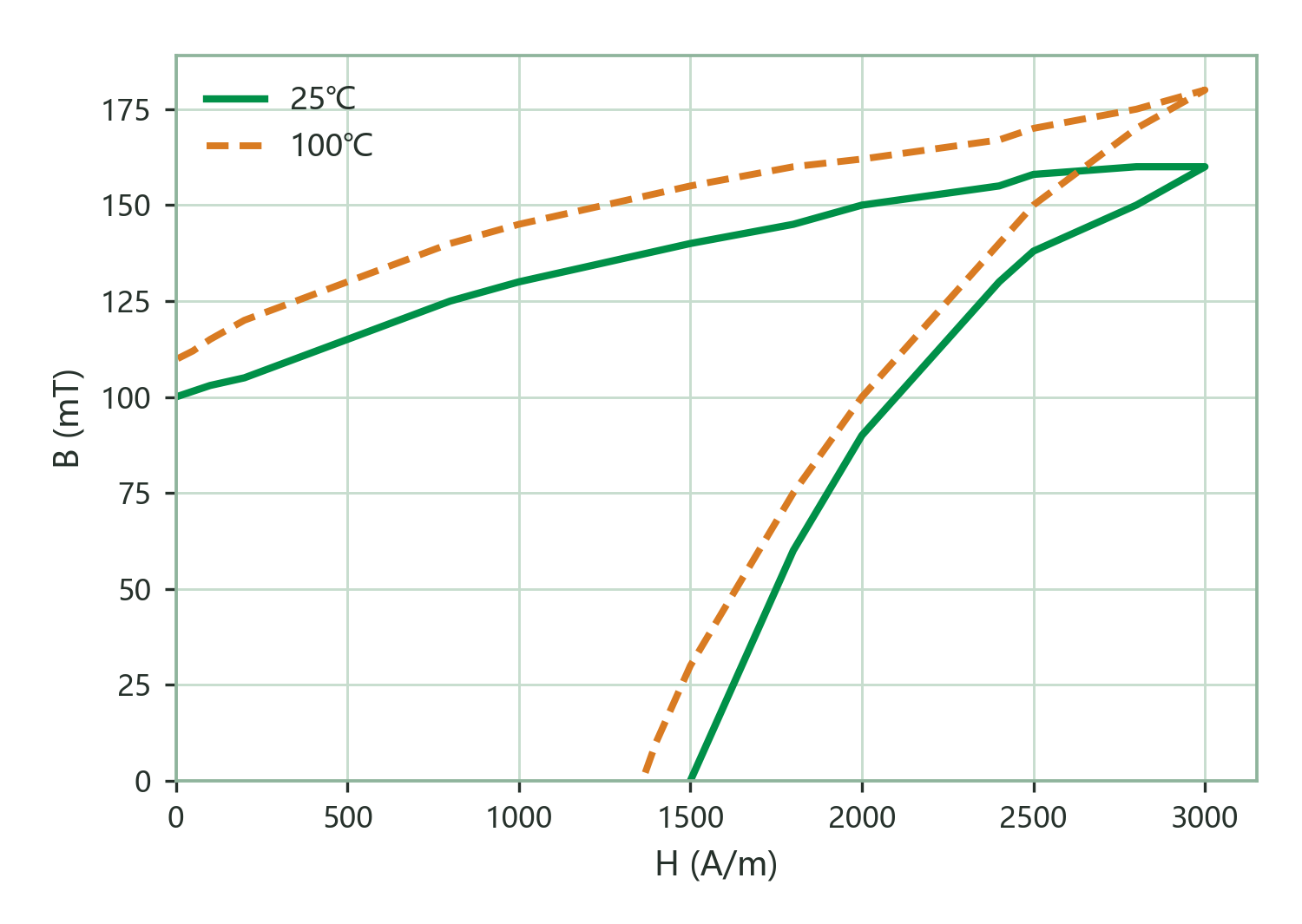

Kennlinien
Anwendungen
| Anwendung | Rolle | Frequenzband | Temperatur |
|---|---|---|---|
| Breitband-Signalübertrager / Baluns | Alternative | ≤50 MHz | — |
| Antennenstab / RFID / Induktivität hoher Güte | Alternative | 2–50 MHz | — |
| Abstimmung mit niedrigem μ / HF-Resonanz | Alternative | 2–50 MHz | — |
