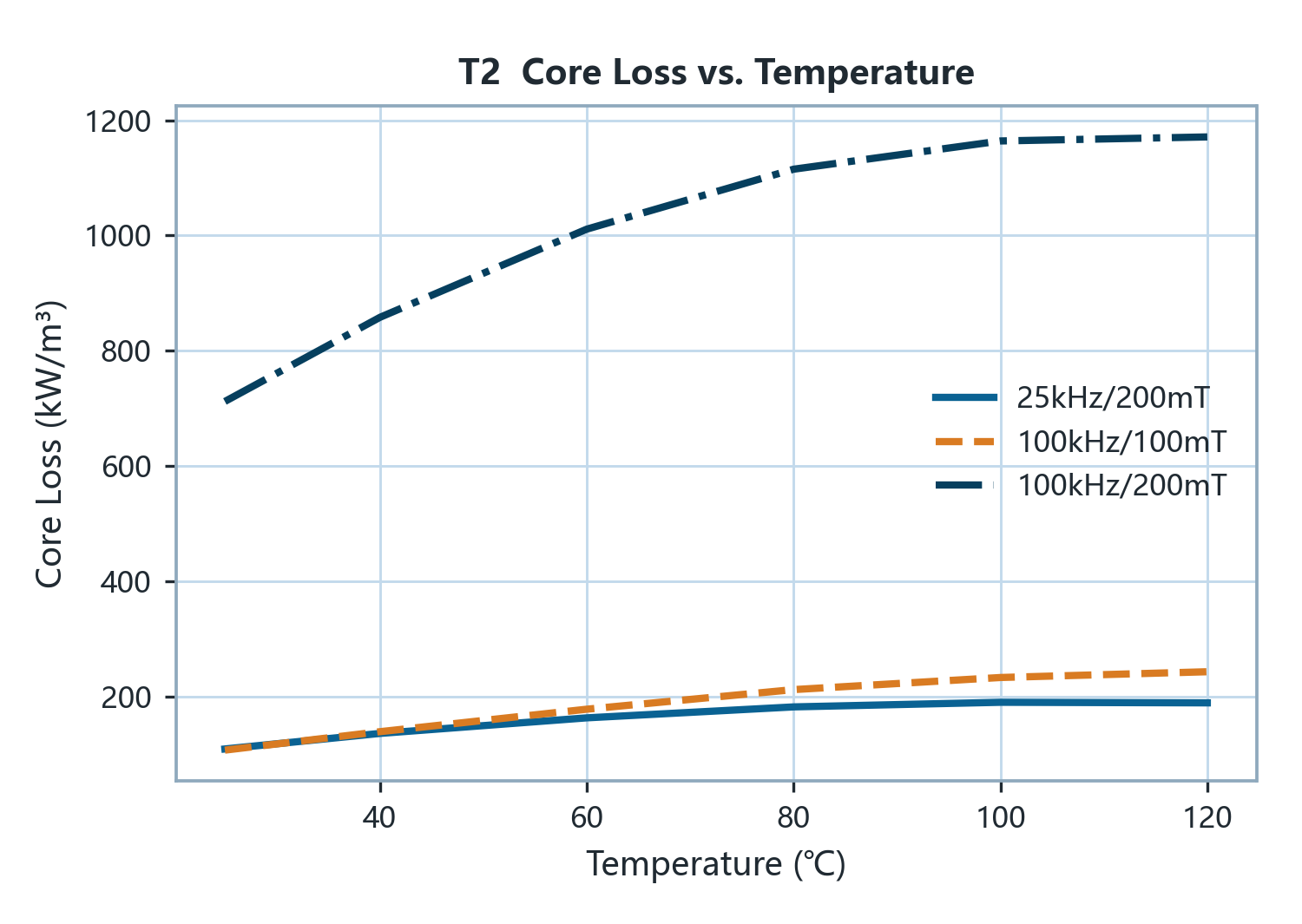

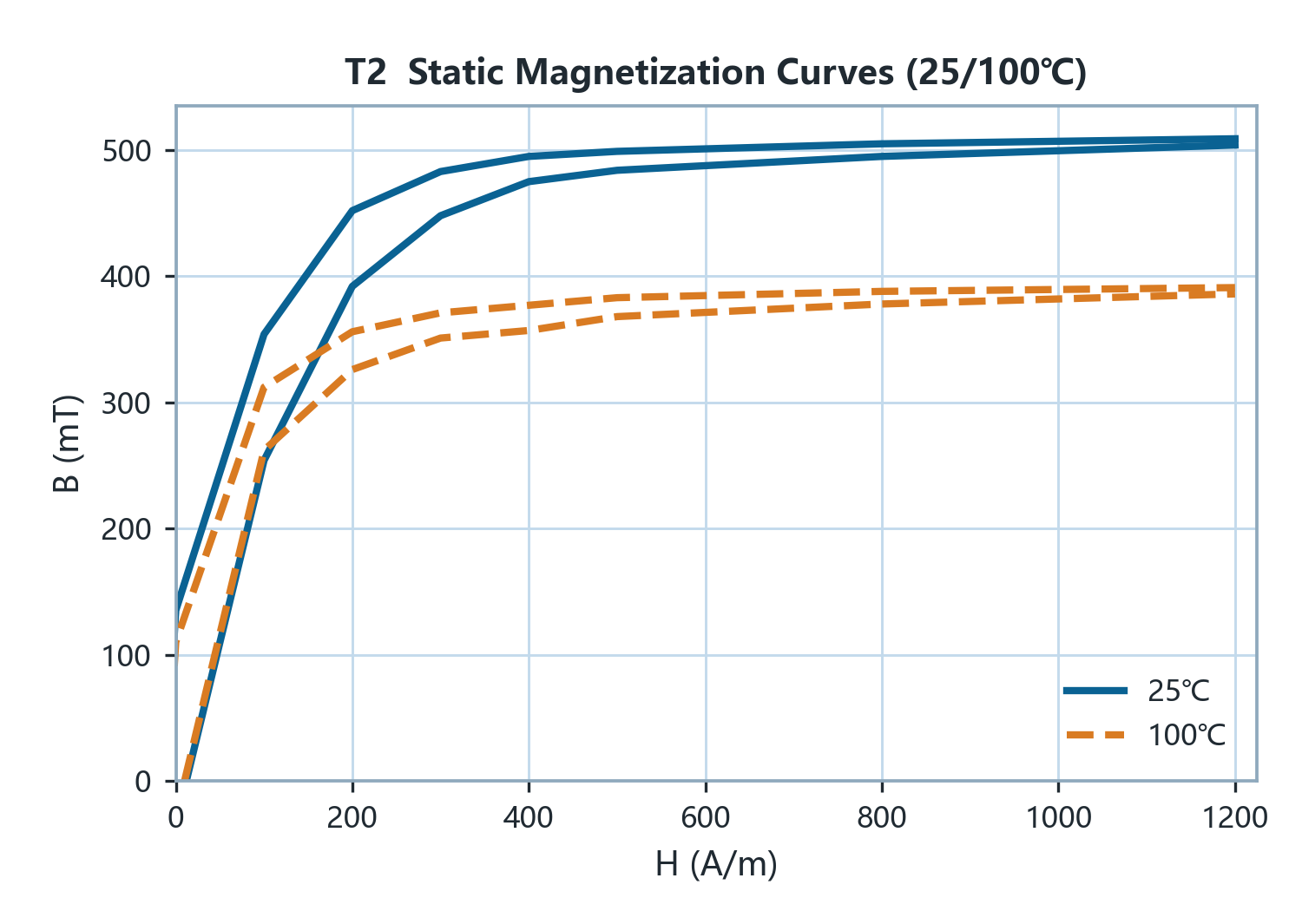

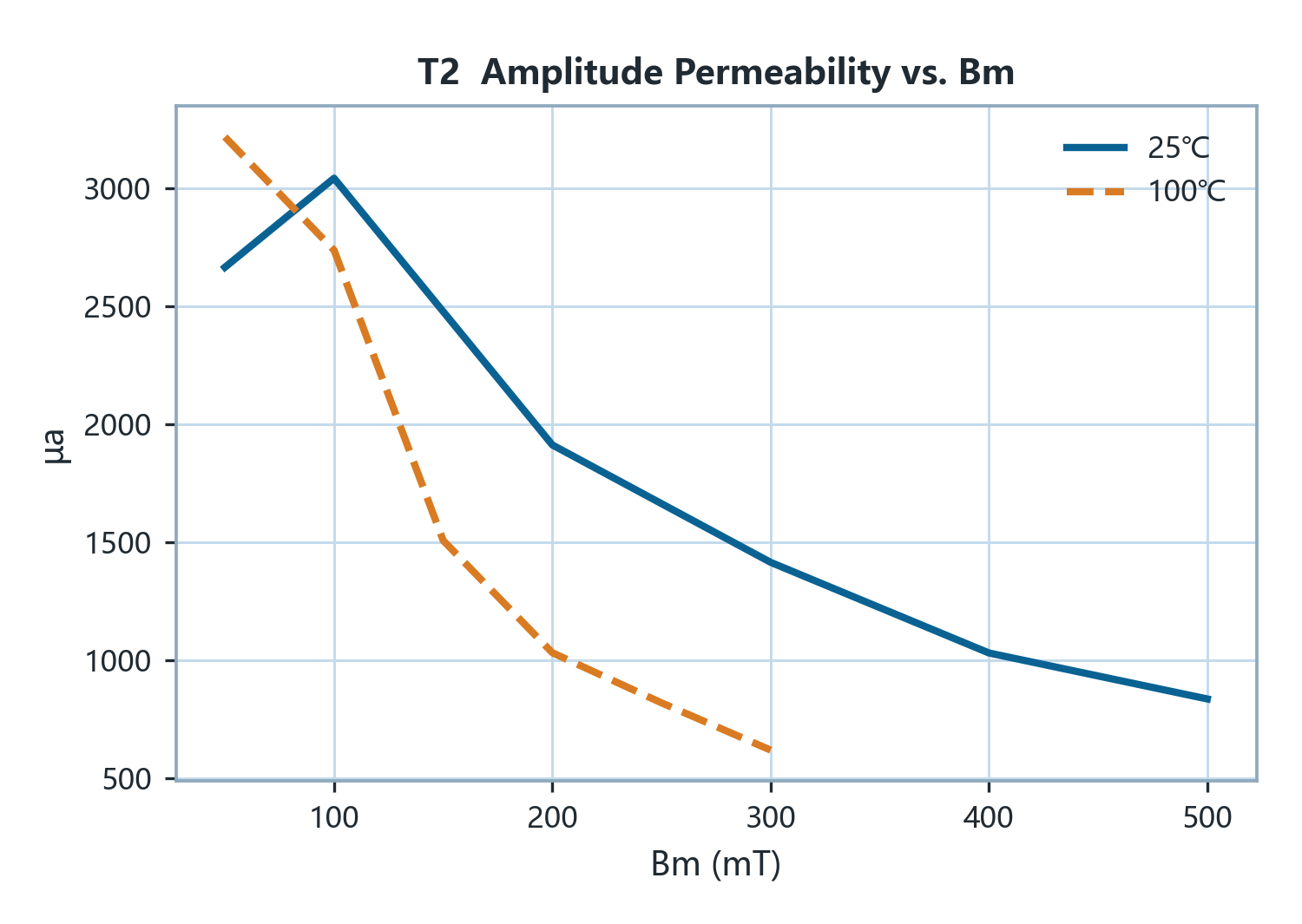

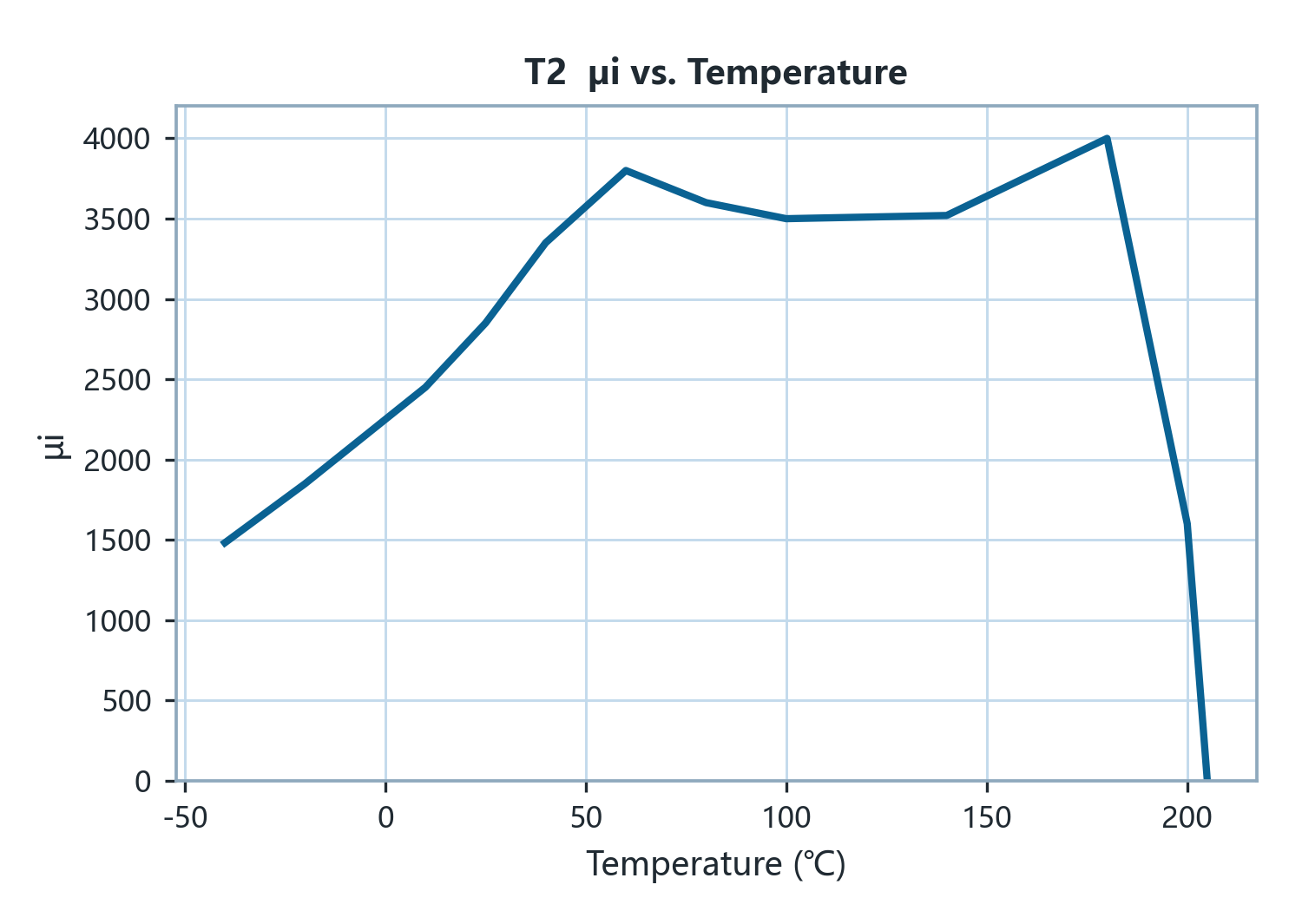

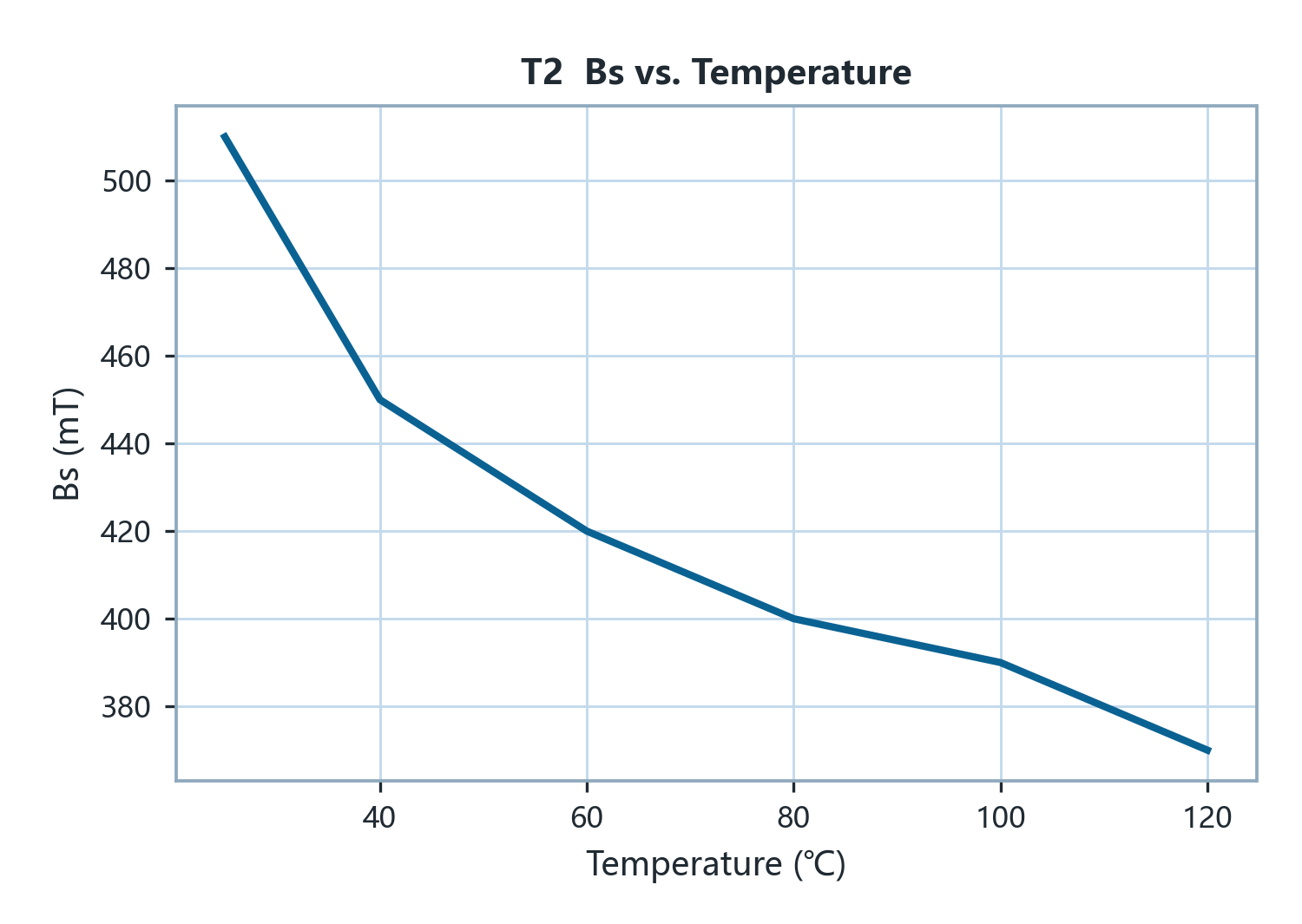

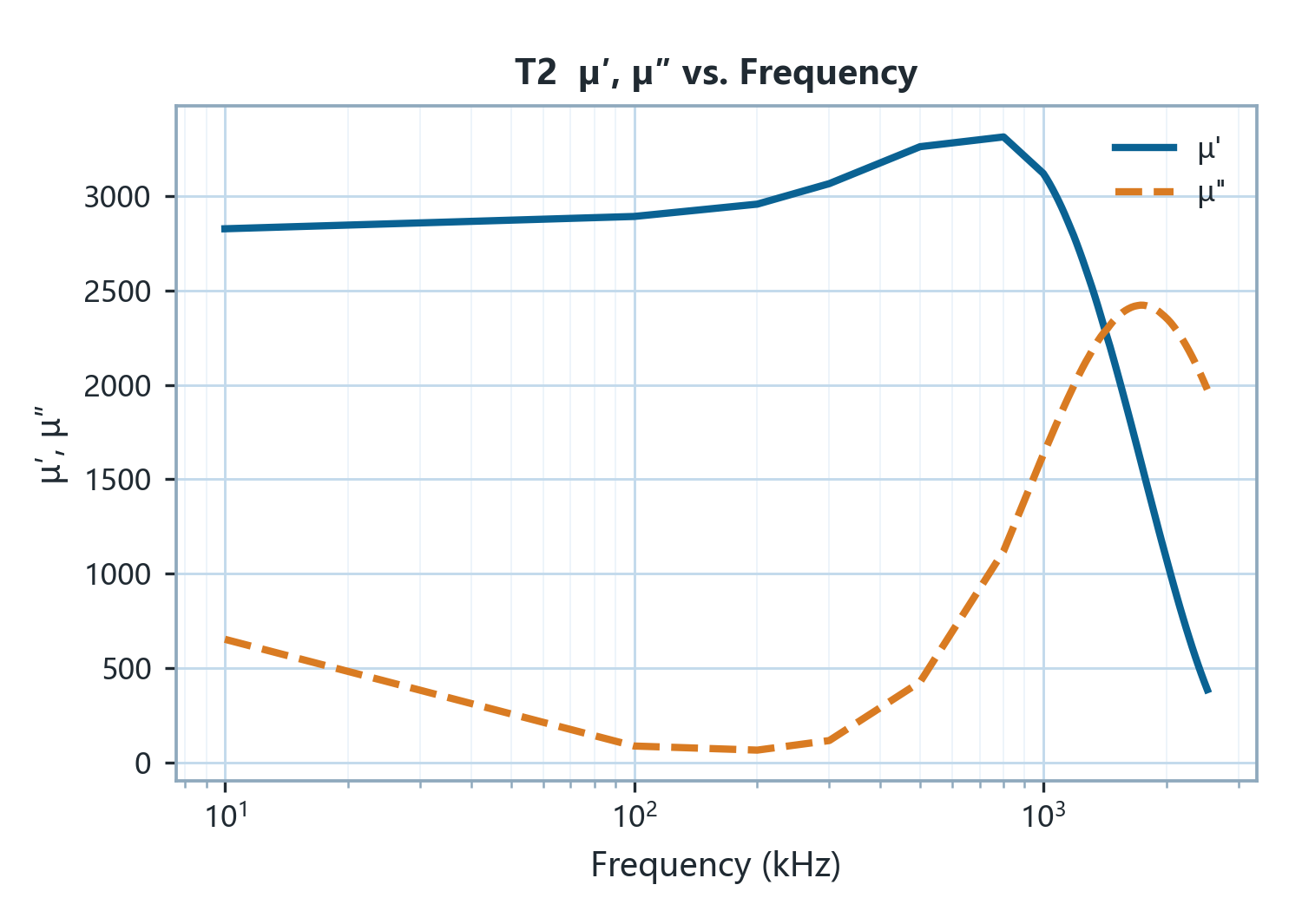

T2 ist ein verlustarmer MnZn-Leistungsferrit für niedrige Frequenzen mit einer Anfangspermeabilität (μi) von 2800, einer Sättigungsmagnetisierung (Bs) von 510 mT bei 25 °C (390 mT bei 100 °C) und einer Curietemperatur über 180 °C. Das Verlustminimum liegt bei Raumtemperatur: Bei 25 kHz / 200 mT 110 kW/m³ (25 °C) → 200 kW/m³ (100 °C), bei 100 kHz / 100 mT 110 → 240 kW/m³; unter den drei konventionellen Niederfrequenz-Werkstoffen hat T2 bei beiden Bedingungen und beiden Temperaturen die niedrigsten Verluste. Mit μi 2800 ist die für eine bestimmte Induktivität erforderliche Windungszahl bei niedrigen Frequenzen am geringsten, Kupferverluste und Wicklungsvolumen sinken entsprechend. Typische Anwendungen sind Drosseln für elektronische Vorschaltgeräte unter 100 kHz, Niederfrequenz-Schaltnetzteilübertrager, Breitband-Baluns und Stromwandler. Unter den drei konventionellen Niederfrequenz-Leistungswerkstoffen ist T2 die Verlustreferenz: Wird der Kern dauerhaft bei hoher Temperatur betrieben oder eine höhere Bs bei 100 °C benötigt, wird T2M (410 mT) eingesetzt; wird eine rechteckige Hystereseschleife benötigt, TB2; für PFC- und Speicherdrosseln mit Gleichstromvormagnetisierung der Hoch-Bs-Sonderwerkstoff TM82. Da die Verluste von T2 mit der Temperatur steigen und die Bs-Erhaltung von 76 % bei 100 °C für einen Leistungswerkstoff eher niedrig ist, sollte die Entwärmung den Kern auf niedrigen bis mittleren Temperaturen halten.
