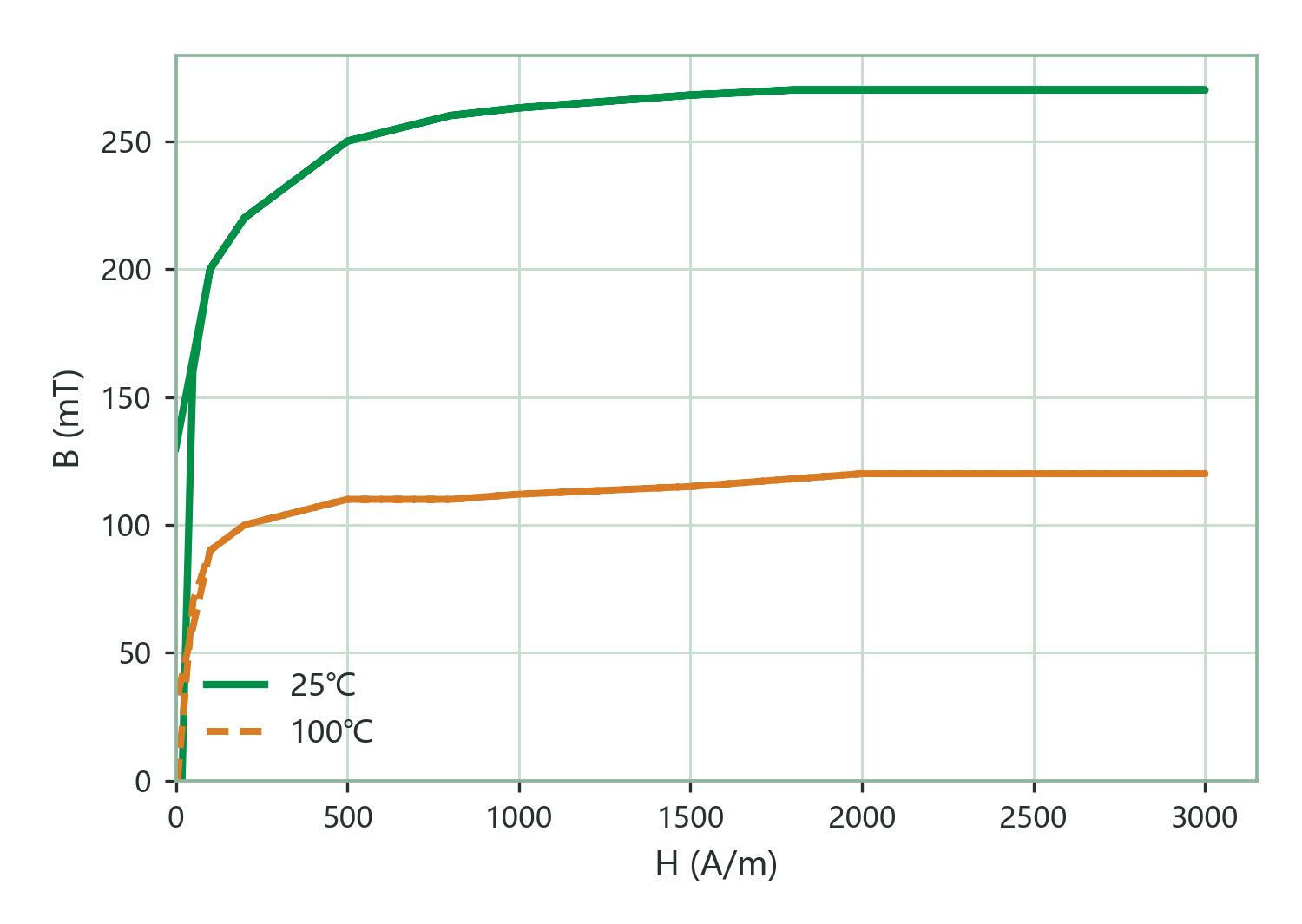

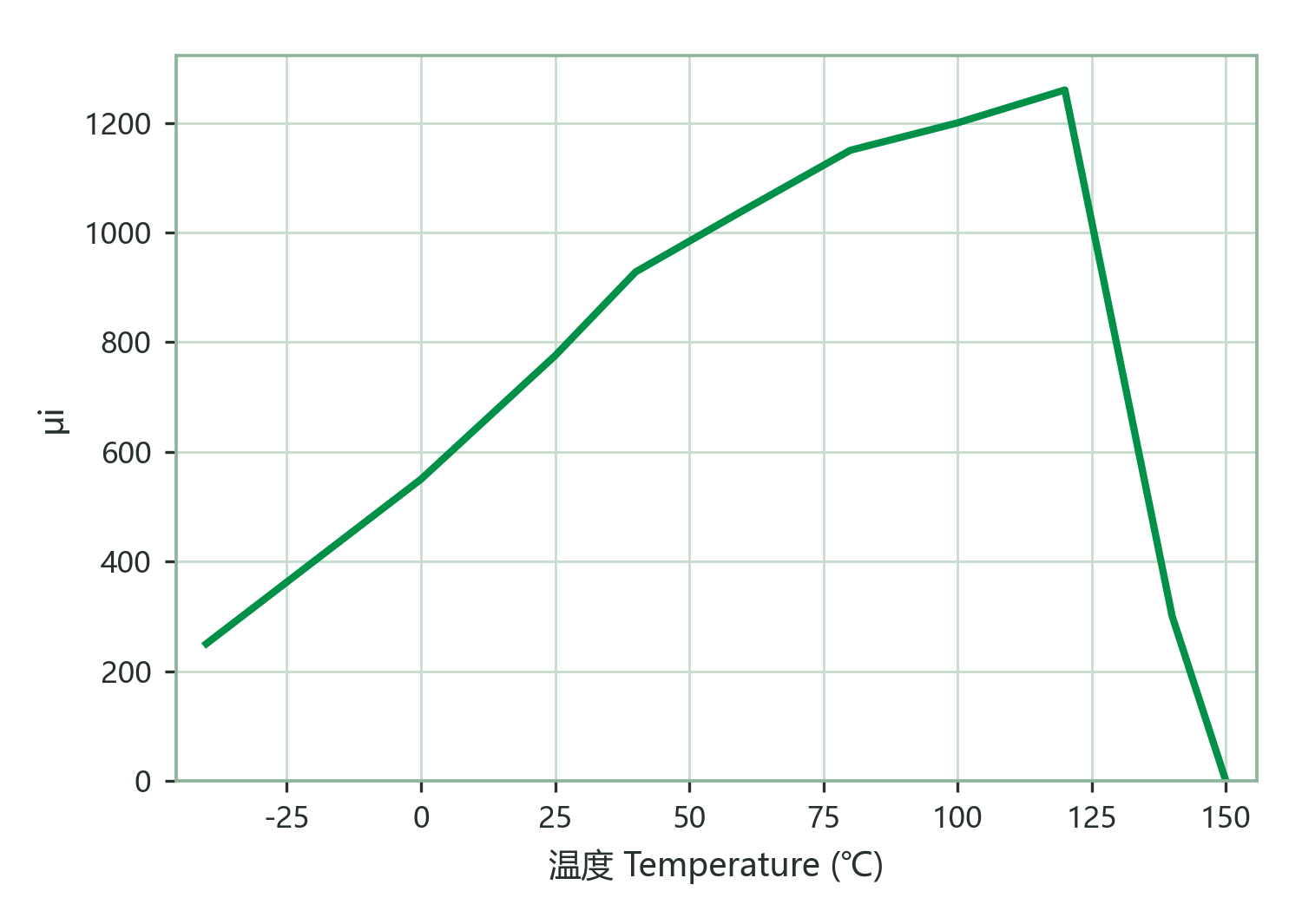

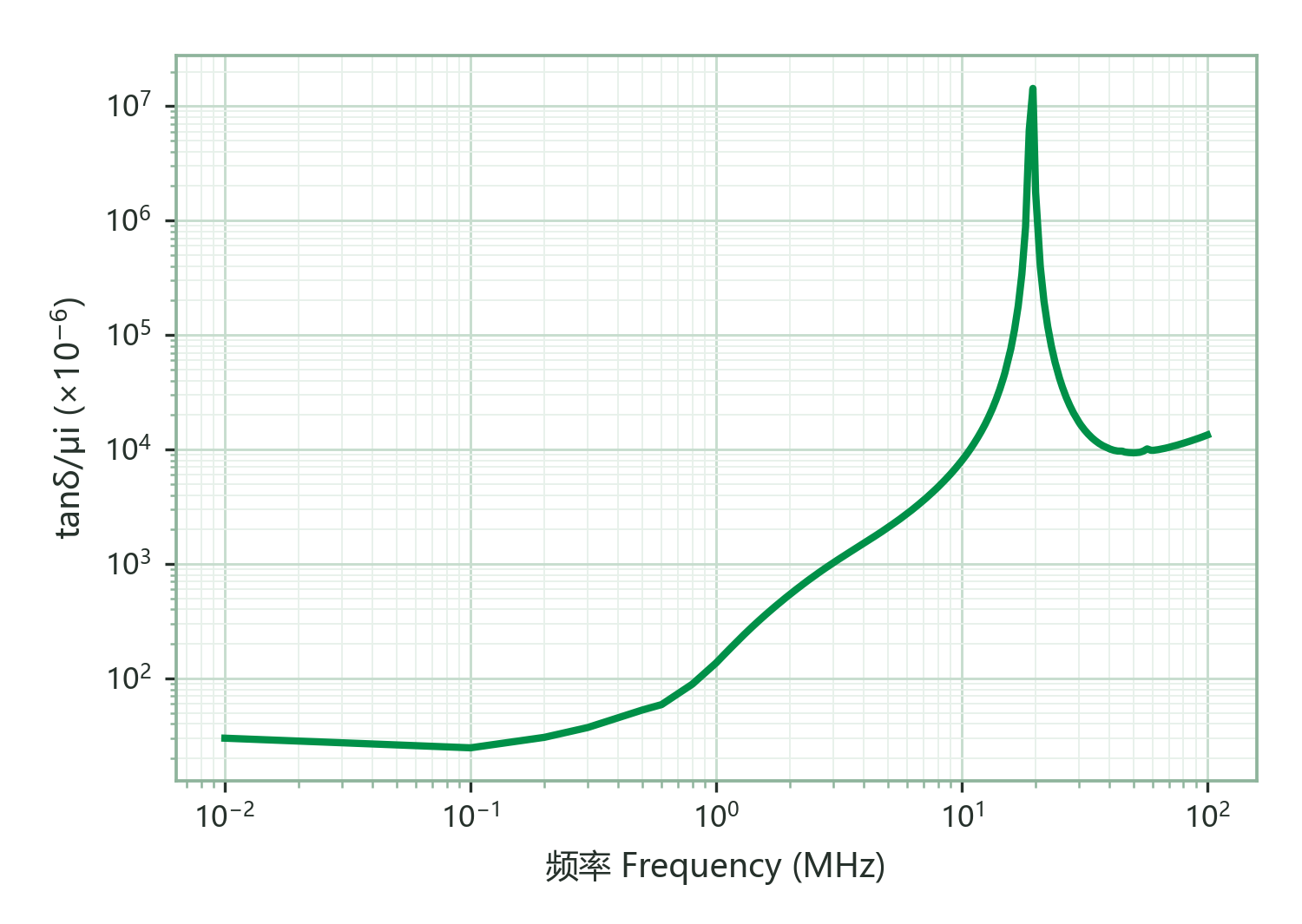

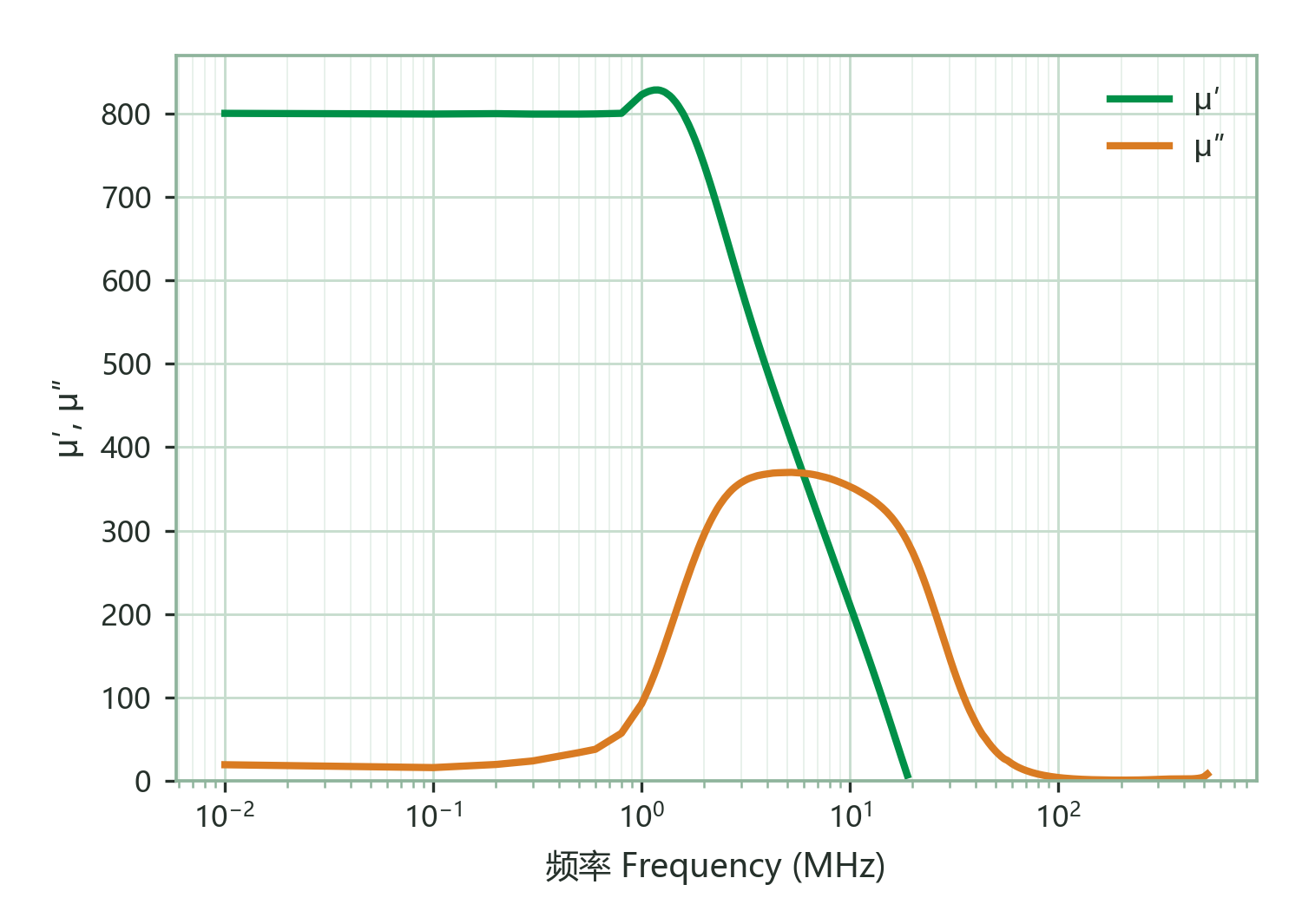

MF2 ist ein MgZn-Ferrit (nickelfreie Rezeptur) mit einer Anfangspermeabilität (μi) von ca. 800, einer Sättigungsmagnetisierung (Bs) von ca. 270 mT bei 25 °C (95 mT bei 100 °C) und einer Curietemperatur über 130 °C. Der Werkstoff ist der hochpermeable Zweig der MgZn-Reihe: Bei niedrigen Frequenzen liefert er Impedanz und Induktivität auf dem Niveau reiner NiZn-Werkstoffe mit μi ≈ 800 bei deutlich geringeren Werkstoffkosten; die Koerzitivfeldstärke beträgt nur 16 A/m, die Hystereseverluste sind gering, der Verlustfaktor liegt bei 25×10⁻⁶ (0.1 MHz) / 50×10⁻⁶ (0.5 MHz). Typische Anwendungen sind Netzeingangsfilter, große stromkompensierte Drosseln und die niederfrequente EMV-Entstörung. Gegenüber L43 mit derselben nominellen μi von 800 ist MF2 auf Wirtschaftlichkeit ausgerichtet, L43 auf EMV-Eigenschaften (breitbandige Entstörung und Impedanzdaten aus zwei Messvorrichtungen); da MF2 bei 100 °C nur noch ca. 95 mT Fluss aufweist und Tc >130 °C beträgt, sollte für hohe Temperaturen oder hohe Ströme auf reine NiZn-Werkstoffe gewechselt werden.
