TAK Technology
L28A
Hochpermeable EMV-WerkstoffeHIGH PERM. & EMI MATERIALS
L28A ist ein NiZn-Ferrit mit einer Anfangspermeabilität (μi) von ca. 2800 – dem höchsten Wert aller NiZn-Werkstoffe dieses Katalogs –, einer Sättigungsmagnetisierung (Bs) von ca. 250 mT bei 25 °C (160 mT bei 80 °C) und einer Curietemperatur über 80 °C. Die höchste Permeabilität ergibt die höchste Impedanz der L-Serie bei niedrigen Frequenzen – im Frequenzbereich leitungsgebundener Störungen von einigen hundert kHz werden die Zielwerte mit den wenigsten Windungen erreicht; die Koerzitivfeldstärke von nur ca. 8 A/m hält die Hystereseverluste äußerst gering. Hoher spezifischer Widerstand und Langzeitstabilität machen ihn geeignet für die dauerhafte Entstörung von Kommunikationsleitungen. Typische Anwendungen sind EMV-Filter für niedrige Frequenzen, Gleichtaktinduktivitäten für Signalleitungen und Entstörung am Netzeingang. Die Curietemperatur über 80 °C ist die niedrigste der Serie; der Werkstoff ist für Raumtemperatur vorgesehen – bei deutlicher Eigenerwärmung oder hoher Umgebungstemperatur ist auf L22A oder darunter liegende Stufen auszuweichen. L22A ist die benachbarte Stufe (Nennpermeabilität 2800 gegenüber 2200, sich überlappende Toleranzbänder): Für die höchste Impedanz bei niedrigen Frequenzen wählen Sie L28A, für zusätzliche Temperaturreserve L22A.
Magnetische Eigenschaften Magnetic Characteristics
| Eigenschaft | Bedingung | Wert | Einheit |
|---|---|---|---|
| Anfangspermeabilität μiInitial Permeability | 100 kHz & <0.2 mT | 2800±25% | — |
| Sättigungsmagnetisierung BsSaturation Flux Density | 3000 A/m · 25 ℃100 Hz | 250 | mT |
| Sättigungsmagnetisierung BsSaturation Flux Density | 3000 A/m · 80 ℃100 Hz | 160 | mT |
| Remanenz BrRemanence | 3000 A/m · 25 ℃100 Hz | 100 | mT |
| Remanenz BrRemanence | 3000 A/m · 80 ℃100 Hz | 50 | mT |
| Koerzitivfeldstärke HcCoercivity | 3000 A/m · 25 ℃100 Hz | 8 | A/m |
| Koerzitivfeldstärke HcCoercivity | 3000 A/m · 80 ℃100 Hz | 7 | A/m |
| αμr (Temperaturkoeffizient)Temperature coefficient of permeability | 20～60 ℃ | 6 | ×10⁻⁶/K |
| Bezogener Verlustfaktor tanδ/μiRelative Loss Factor | 0.1 MHz & <0.2 mT | 25 | ×10⁻⁶ |
| Bezogener Verlustfaktor tanδ/μiRelative Loss Factor | 0.3 MHz & <0.2 mT | 40 | ×10⁻⁶ |
| Curietemperatur TcCurie Temp. | 100 kHz & <0.2 mT | >80 | ℃ |
| Dichte DDensity | Archimedes-Verfahren | 5.0 | g/cm³ |
| Spezifischer Widerstand ρVolume Resistivity | Gleichstrom | 10⁷ | Ω·m |

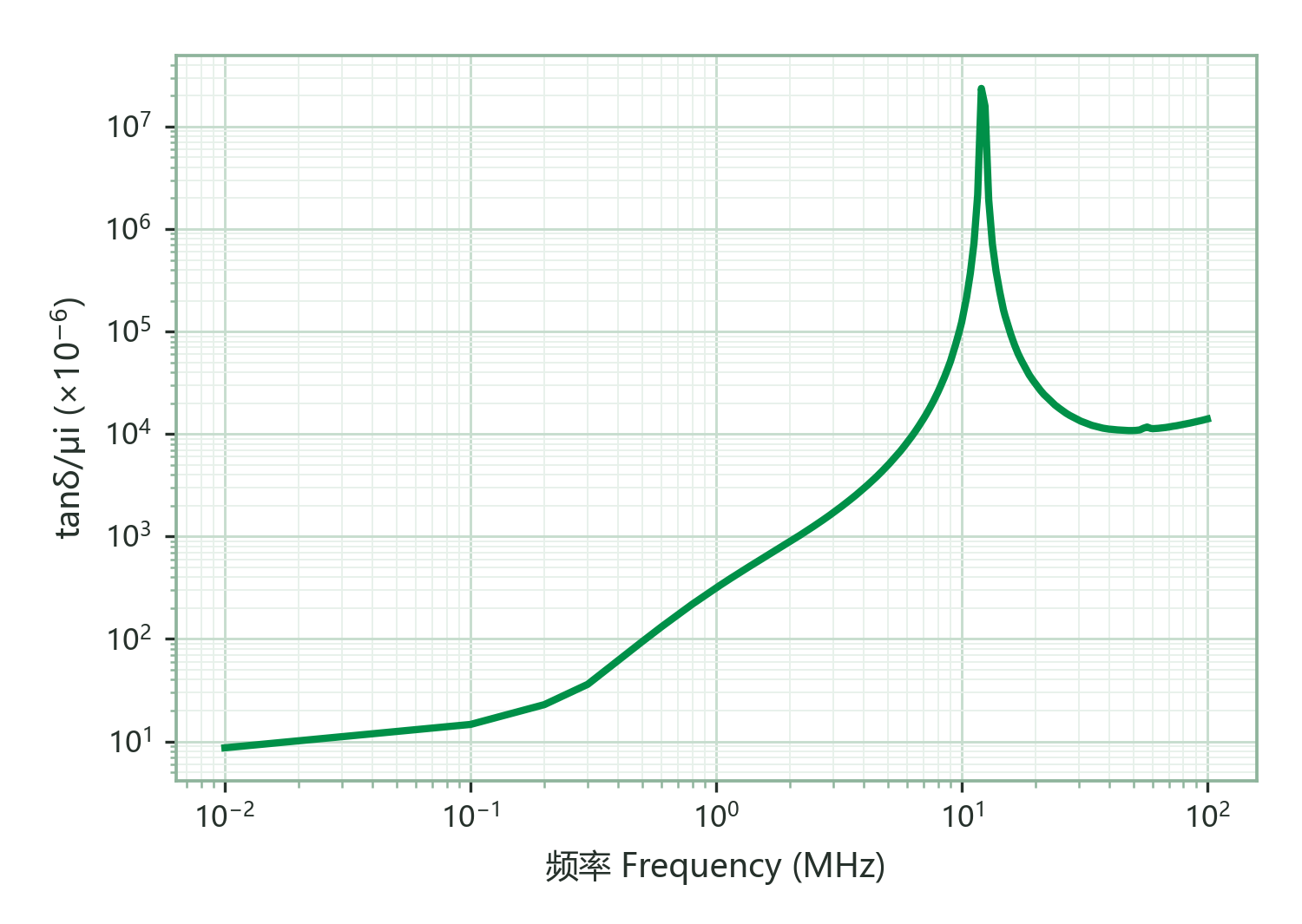

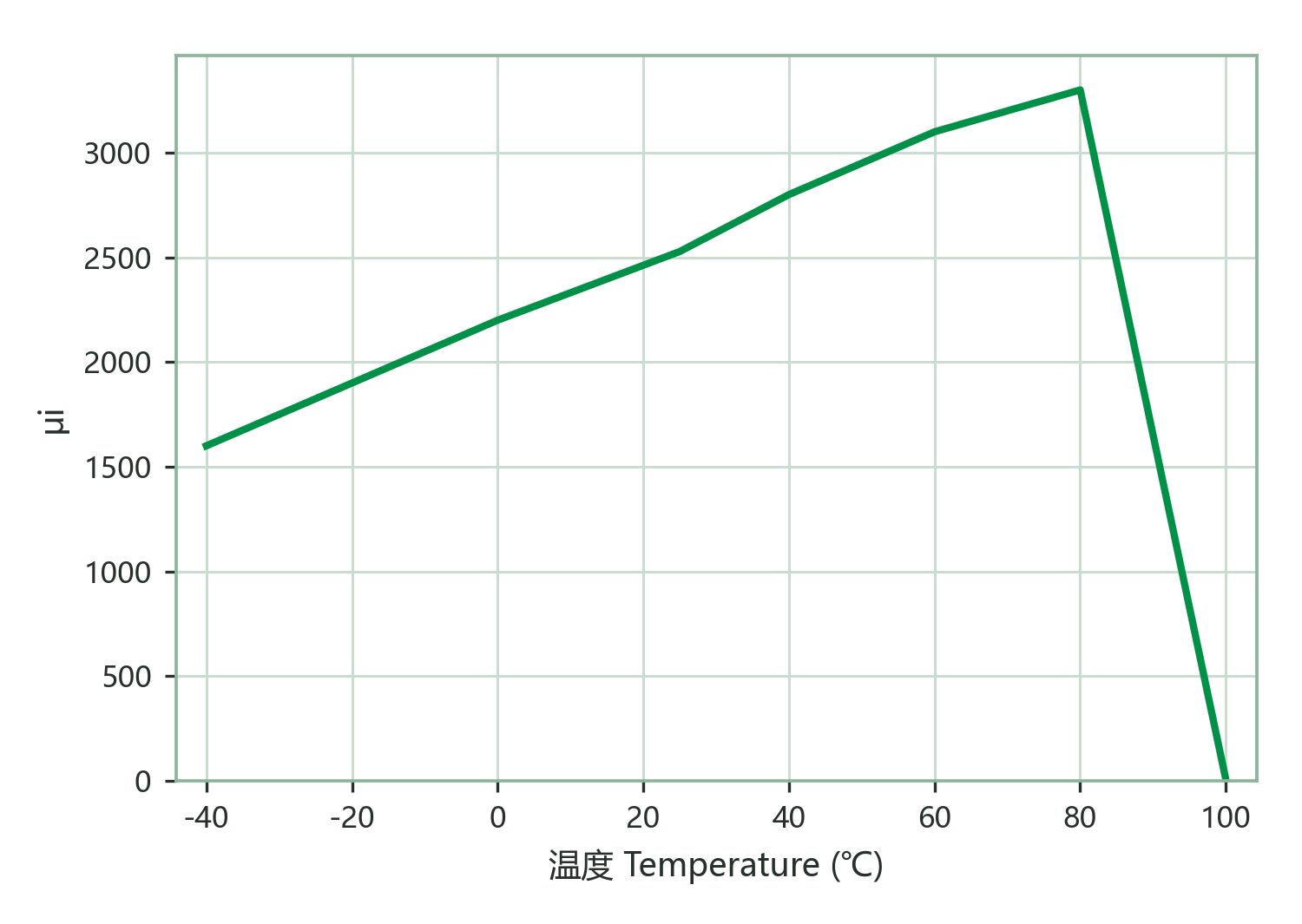

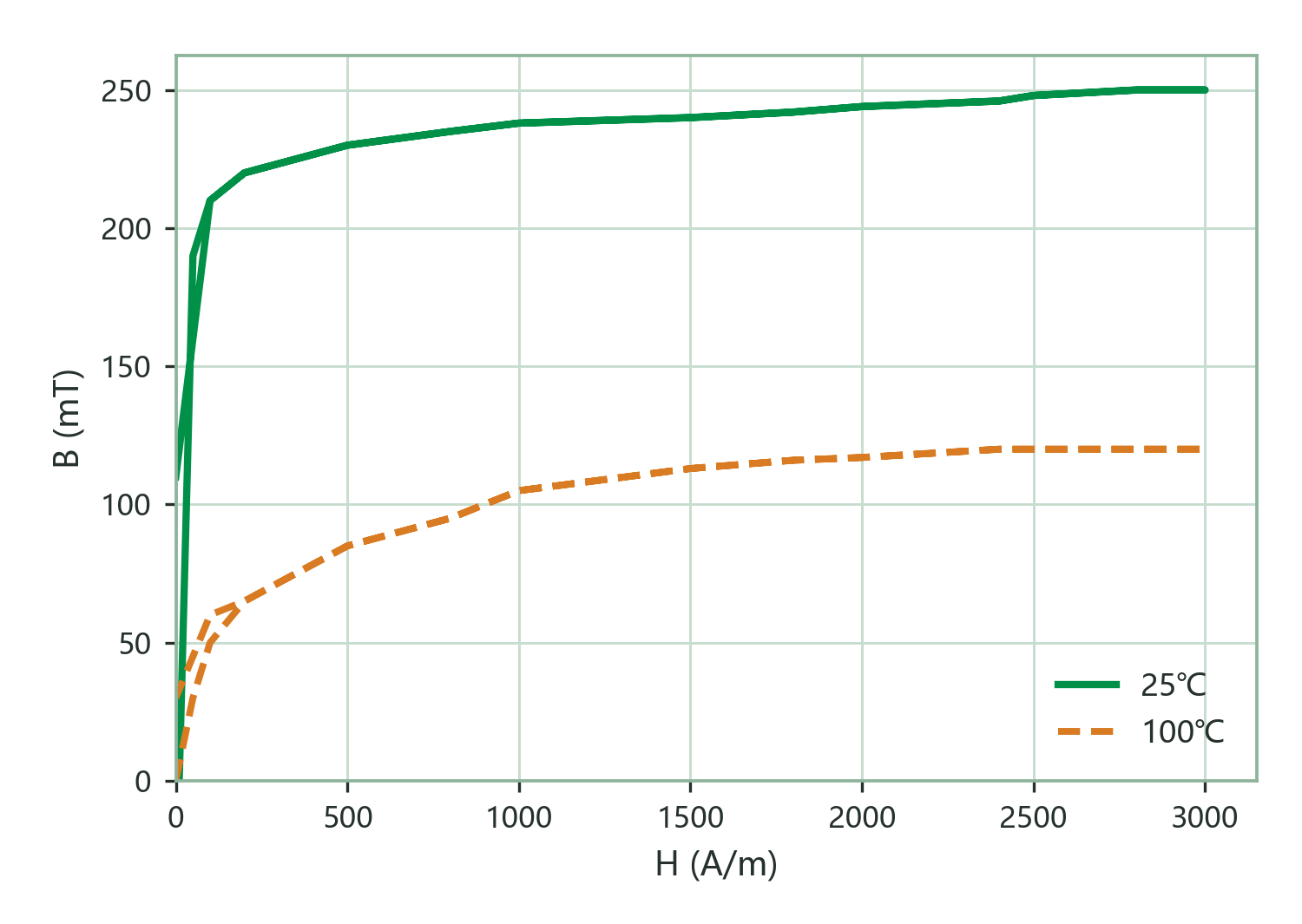

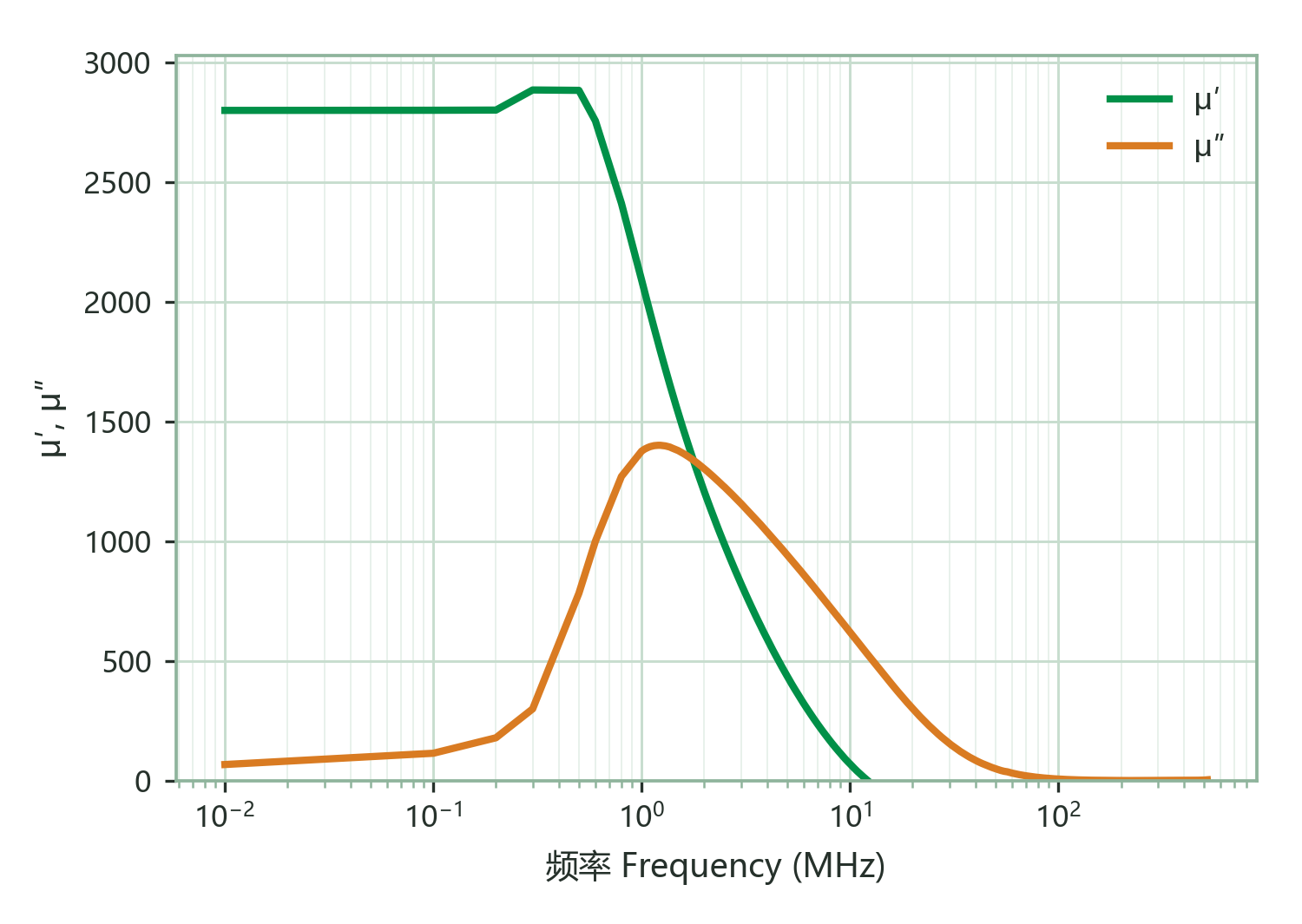

Kennlinien
Anwendungen
| Anwendung | Rolle | Frequenzband | Temperatur |
|---|---|---|---|
| Stromkompensierte Drossel / Netz-EMV-Filter | Erste Wahl | 2–30 MHz | — |
| EMV-Ferritperlen / Ringe / Kabelhülsen | Erste Wahl | 1–30 MHz | — |
