NiZn Ferrite · NiZn-Werkstoffdatenblatt

MF3

NiMgZn-WerkstoffeNI-MG-ZN MATERIALS

RFID CoilRF FilterBroadband Suppression Ring

MF3 ist ein NiMgZn-Ferrit mit einer Anfangspermeabilität (μi) von ca. 350, einer Sättigungsmagnetisierung (Bs) von ca. 330 mT bei 25 °C (230 mT bei 100 °C) und einer Curietemperatur über 160 °C. Der Werkstoff ist die Signalstufe dieser Gruppe: Temperaturkoeffizient ca. 10×10⁻⁶/K, Verlustfaktor 20×10⁻⁶ (0.1 MHz) / 25×10⁻⁶ (1.0 MHz); Temperaturdrift und Verluste sind für Rezepturen dieser Gruppe bemerkenswert gering, sodass Induktivität und Güte Q bei Frequenz- und Temperaturschwankungen stabil bleiben. Typische Anwendungen sind RFID-Spulen, NF- und HF-Filter sowie Ferritringe zur breitbandigen EMV-Entstörung. In der MF-Reihe hat MF3 die geringsten Verluste und die ausgewogensten Eigenschaften (MF1 ist der hochfrequente Zweig mit niedriger μi, MF2 der Niederfrequenzzweig mit hoher μi); für eine höhere Temperaturklasse sind die reinen NiZn-Werkstoffe DL3/MGB1 (gleiche μi-Stufe 350) zu vergleichen.

Magnetische Eigenschaften Magnetic Characteristics

EigenschaftBedingungWertEinheit
Anfangspermeabilität μiInitial Permeability100 kHz & <0.2 mT350±25%—
Sättigungsmagnetisierung BsSaturation Flux Density3000 A/m · 25 ℃100 Hz330mT
Sättigungsmagnetisierung BsSaturation Flux Density3000 A/m · 100 ℃100 Hz230mT
Remanenz BrRemanence3000 A/m · 25 ℃100 Hz160mT
Remanenz BrRemanence3000 A/m · 100 ℃100 Hz120mT
Koerzitivfeldstärke HcCoercivity3000 A/m · 25 ℃100 Hz55A/m
Koerzitivfeldstärke HcCoercivity3000 A/m · 100 ℃100 Hz40A/m
αμr (Temperaturkoeffizient)Temperature coefficient of permeability20~60 ℃10×10⁻⁶/K
Bezogener Verlustfaktor tanδ/μiRelative Loss Factor0.1 MHz & <0.2 mT20×10⁻⁶
Bezogener Verlustfaktor tanδ/μiRelative Loss Factor1.0 MHz & <0.2 mT25×10⁻⁶
Curietemperatur TcCurie Temp.100 kHz & <0.2 mT>160℃
Dichte DDensityArchimedes-Verfahren4.9g/cm³
Spezifischer Widerstand ρVolume ResistivityGleichstrom10⁷Ω·m

Kennlinien

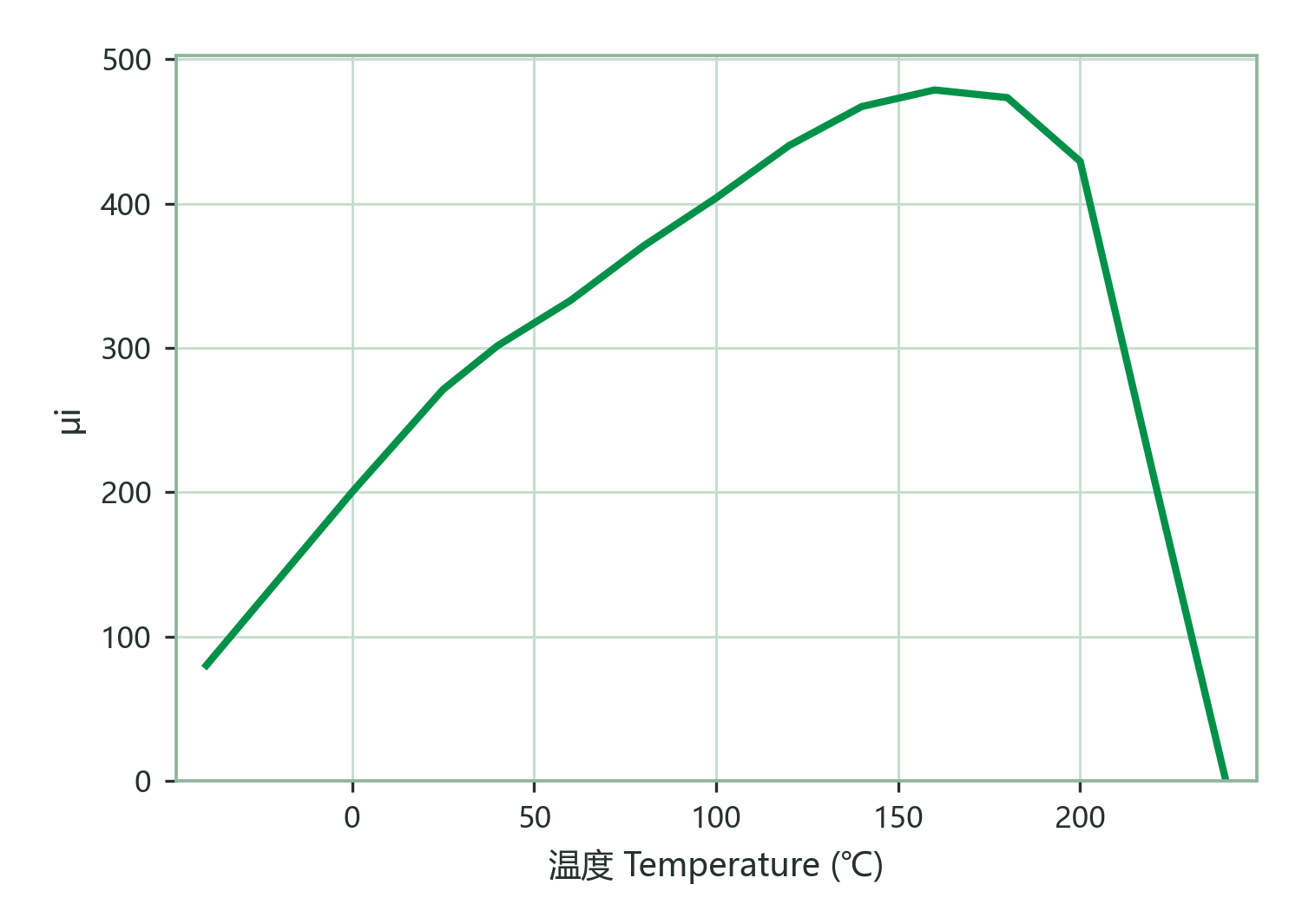

CURVE 01 · Anfangspermeabilität über TemperaturInitial Permeability vs. Temperature

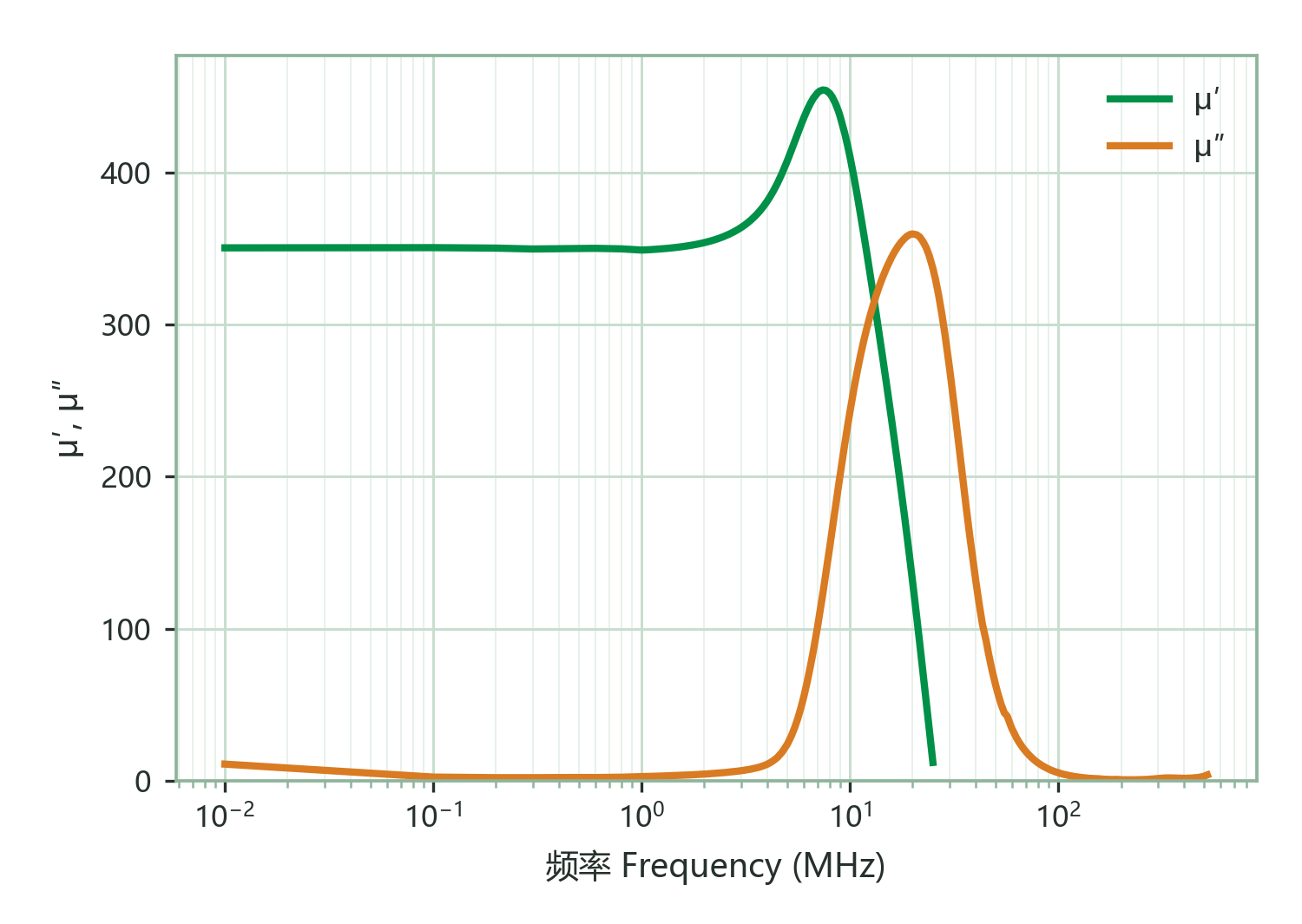

CURVE 02 · Komplexe Permeabilität über FrequenzComplex Permeability (μ′, μ″) vs. Frequency

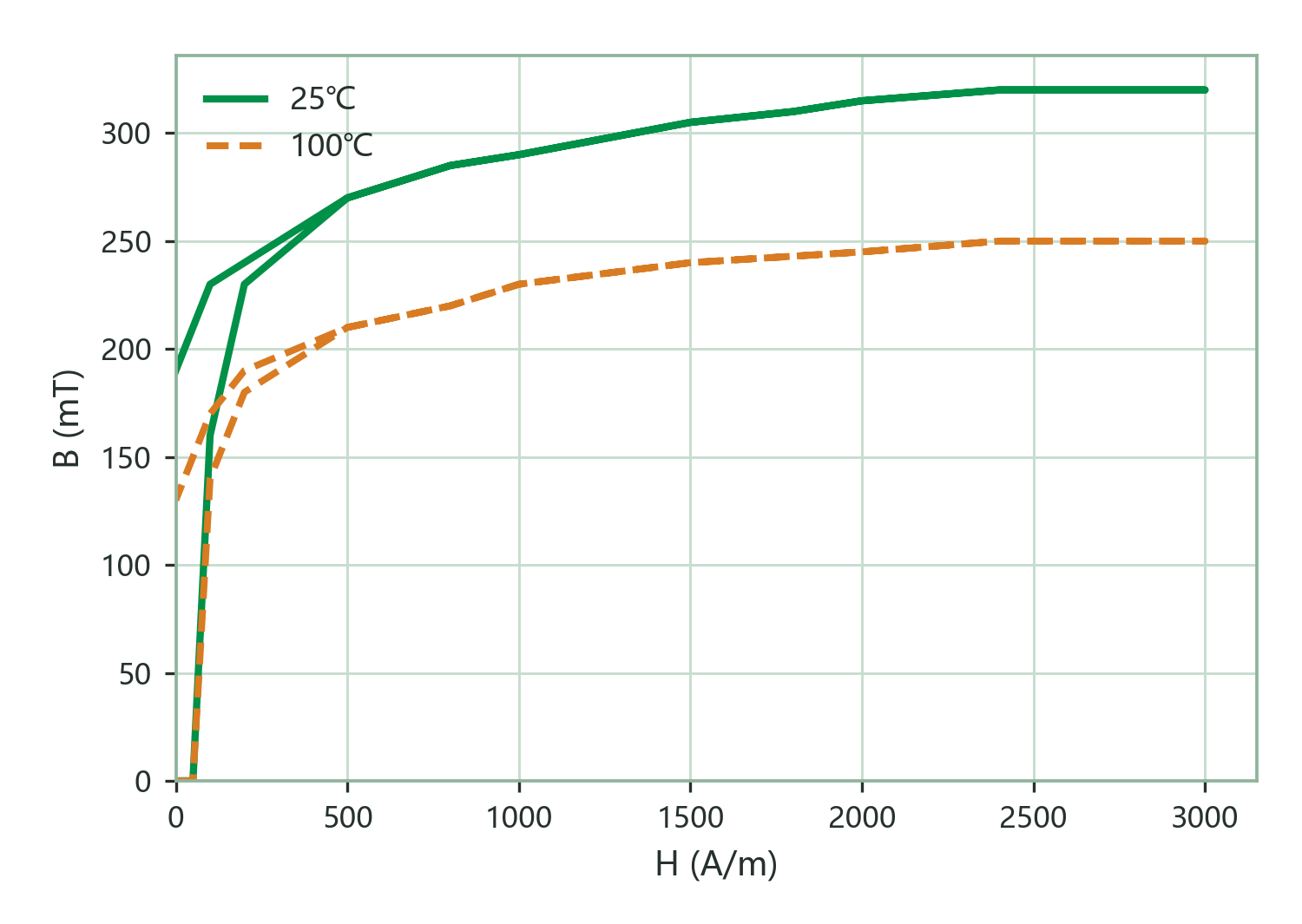

CURVE 03 · Statische MagnetisierungskurvenStatic Magnetization Curves (B–H)

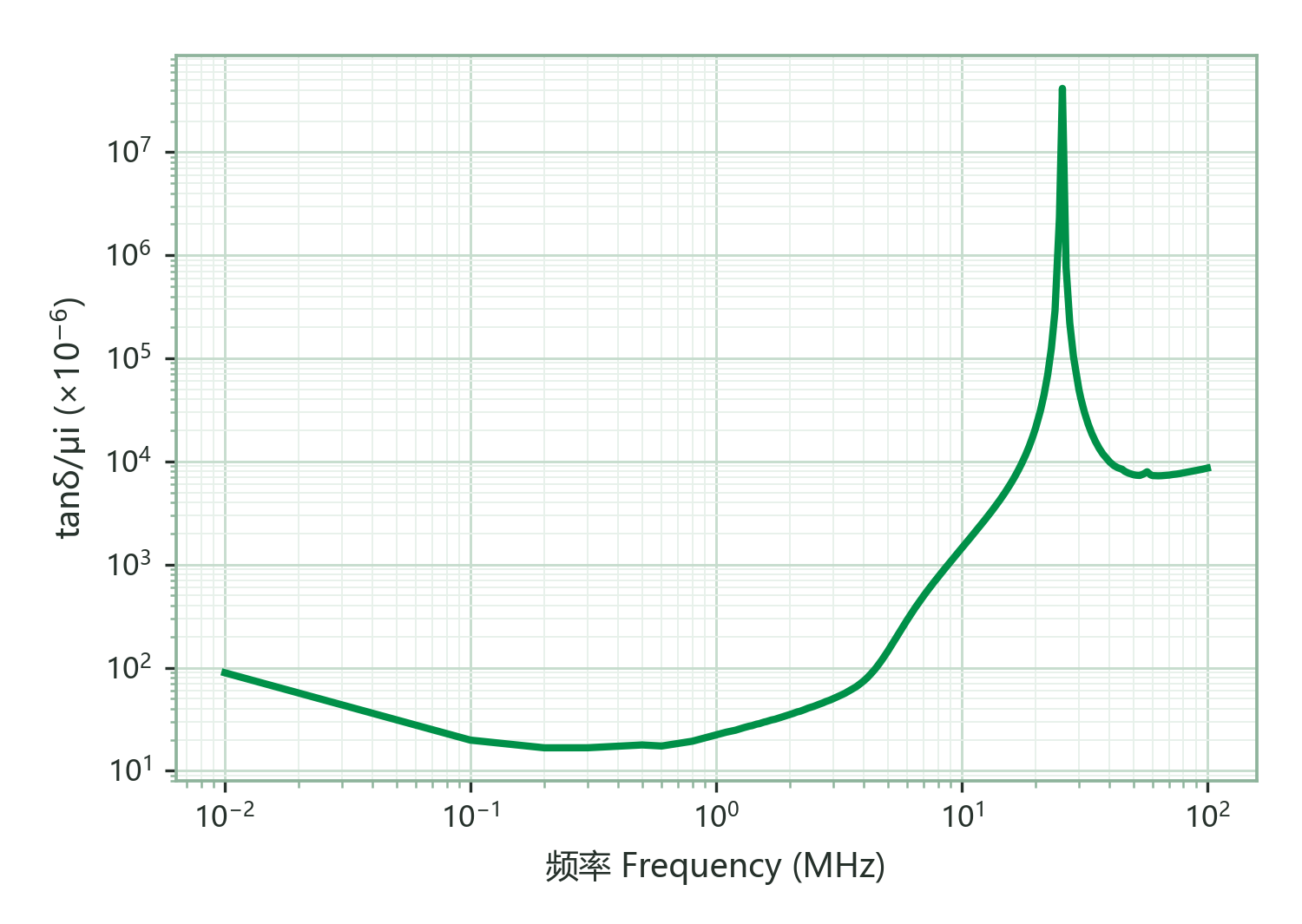

CURVE 04 · Bezogener Verlustfaktor über FrequenzRelative Loss Factor (tanδ/μi) vs. Frequency

Anwendungen

AnwendungRolleFrequenzbandTemperatur
Kostengünstige Induktivitäten / EMV (Mg-basiert: Ni-Mg-Zn / Mg-Zn)Erste Wahl≤1.2 MHz—
