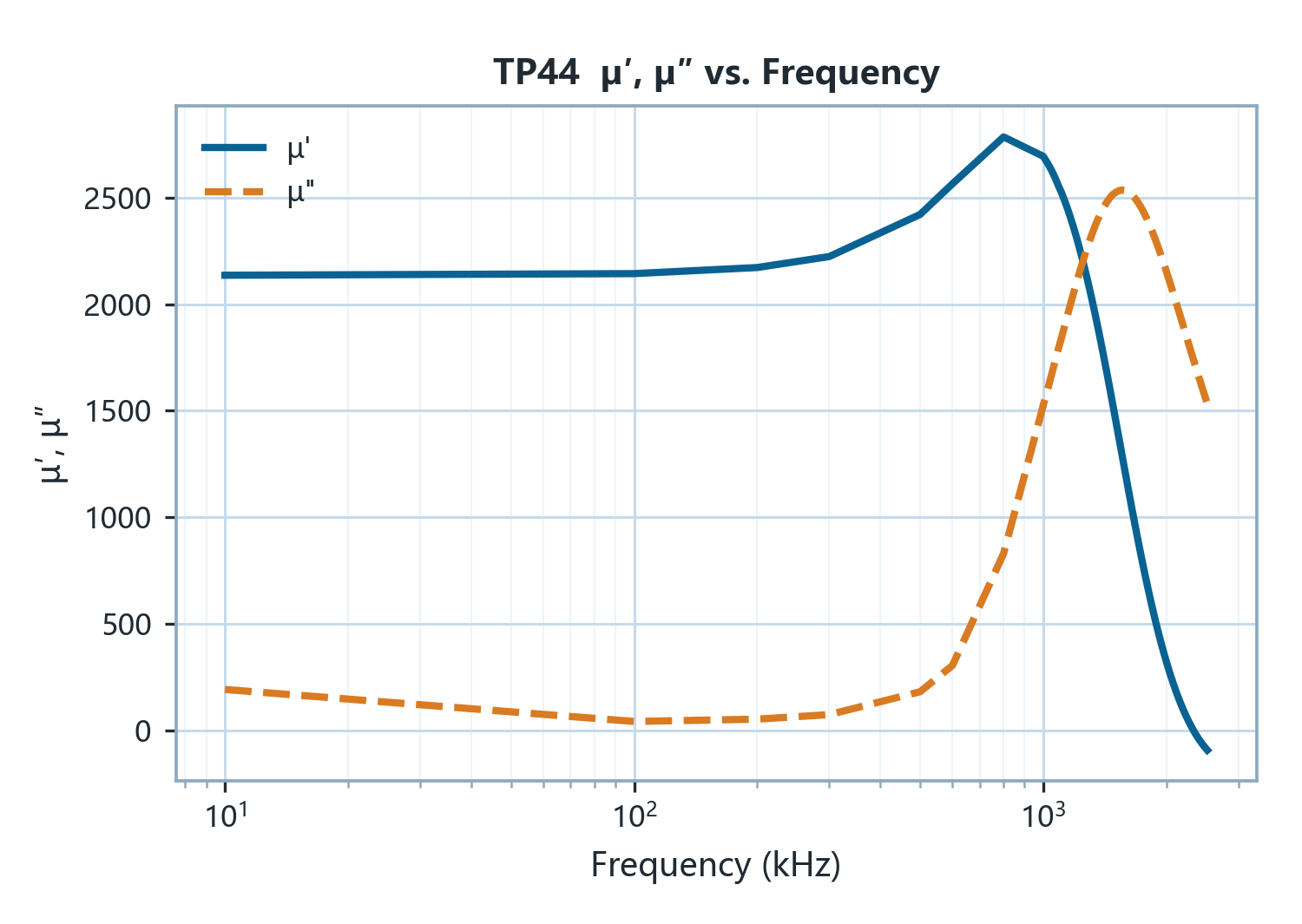

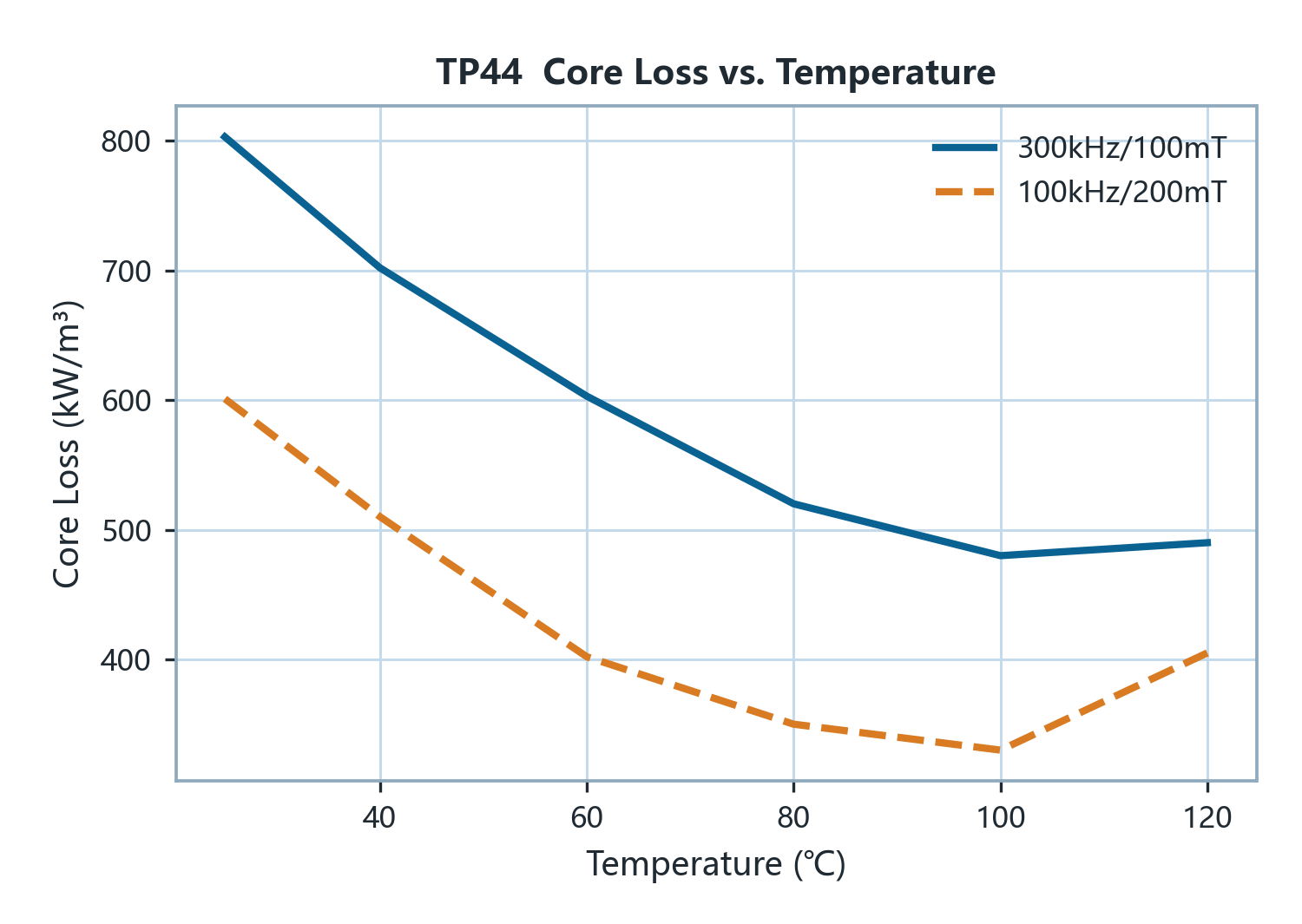

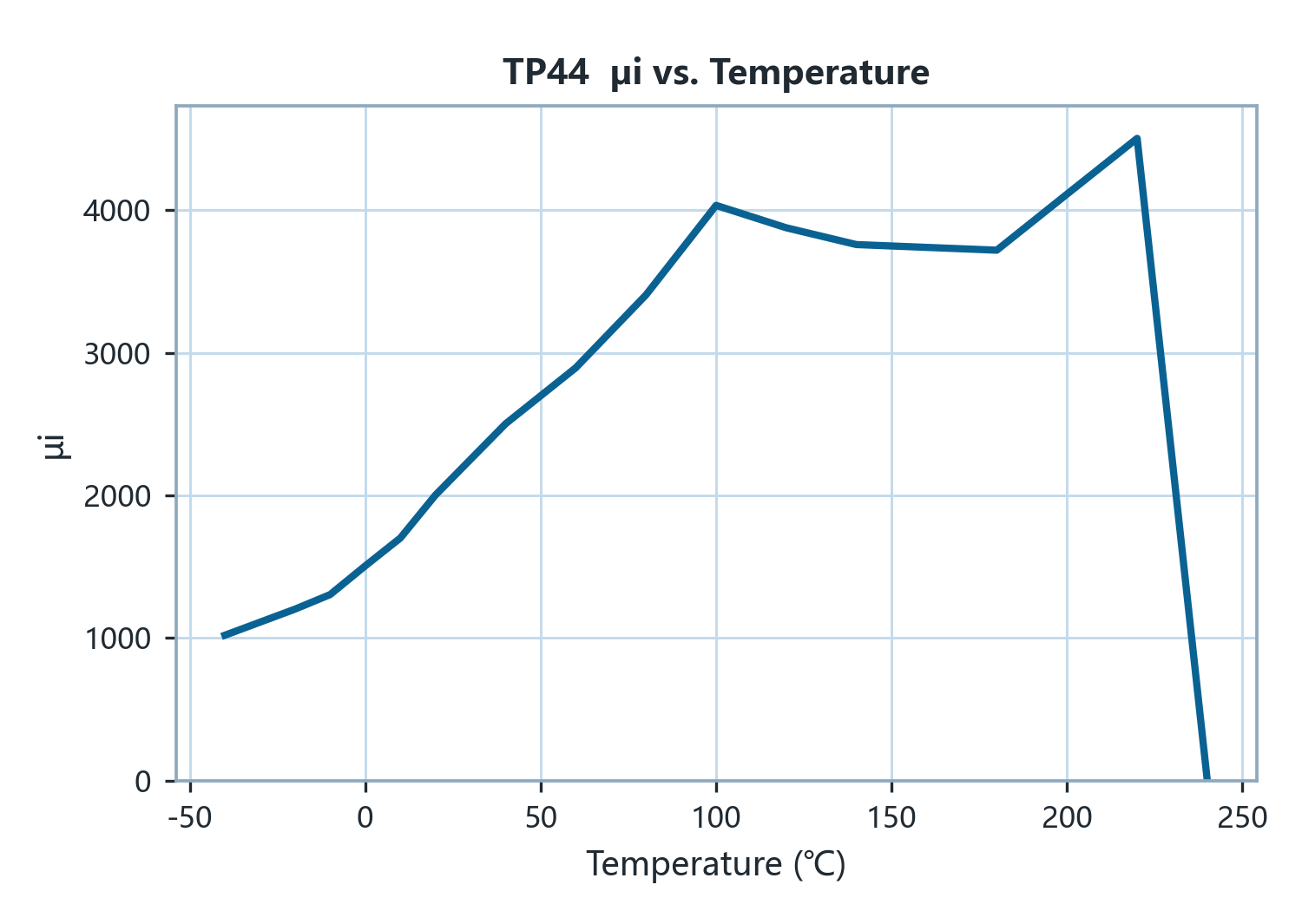

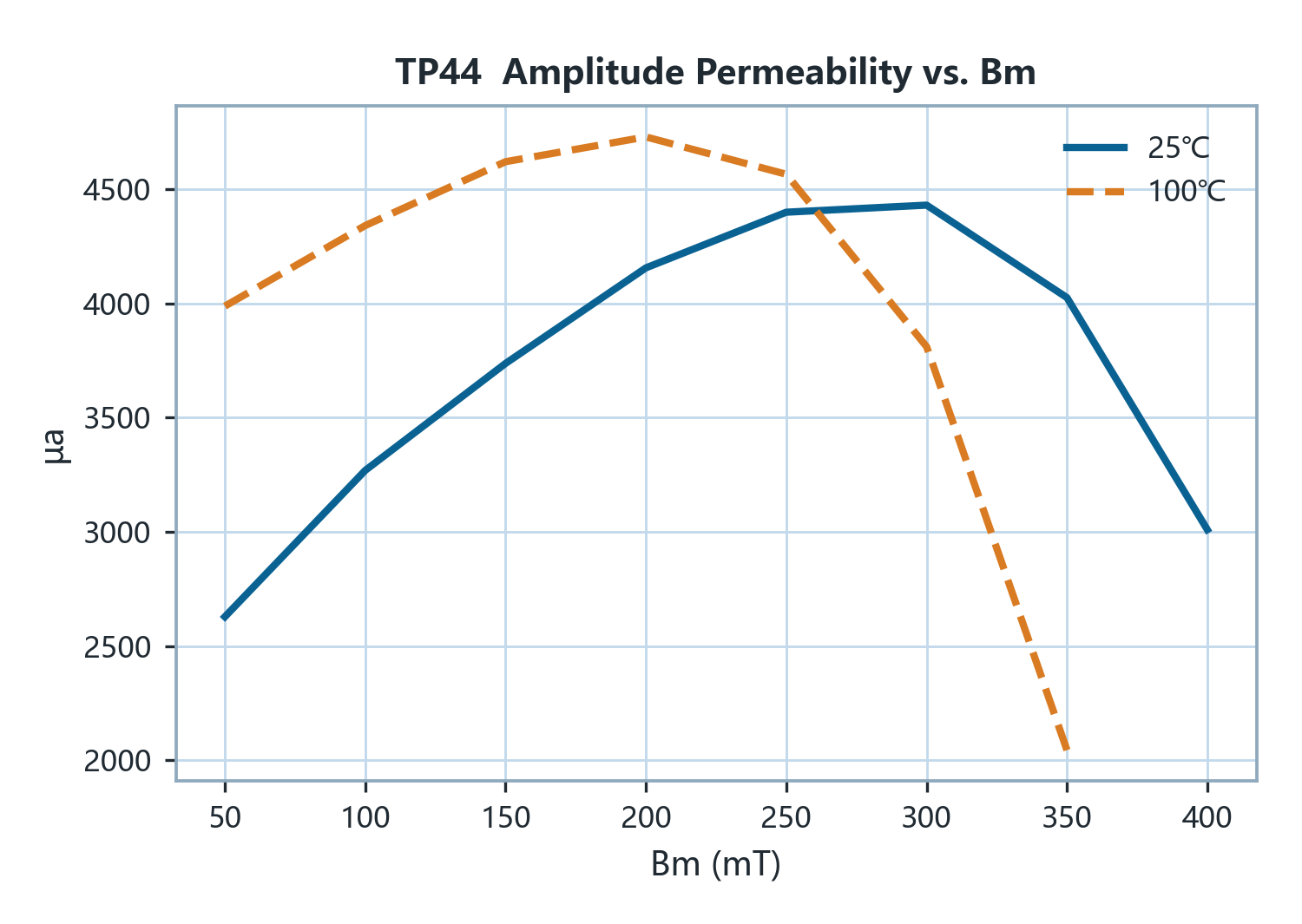

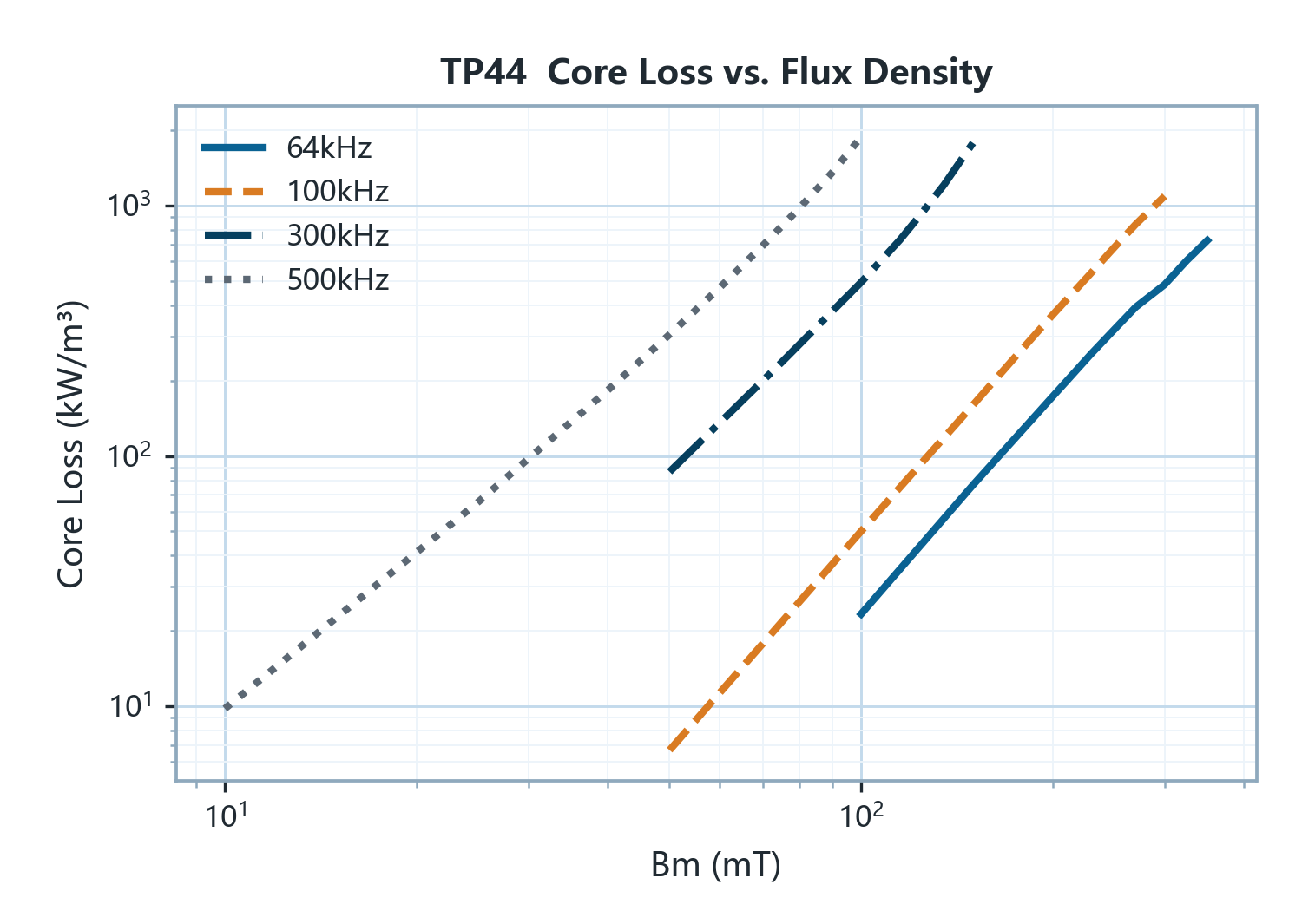

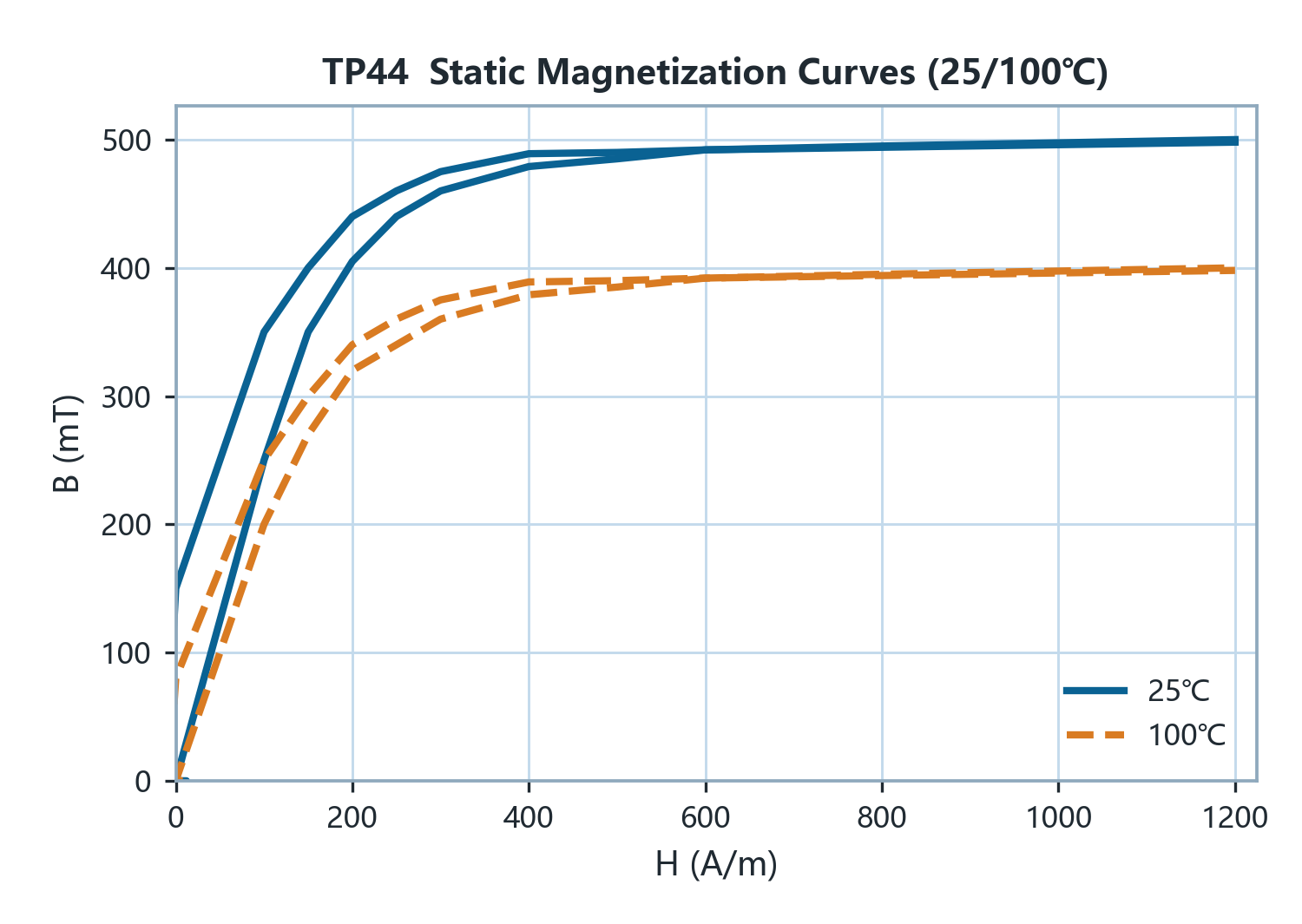

TP44 ist ein verlustarmer MnZn-Leistungsferrit mit einer Anfangspermeabilität (μi) von 2000, einer Sättigungsmagnetisierung (Bs) von 500 mT bei 25 °C (400 mT bei 100 °C) und einer Curietemperatur über 220 °C. Seine Vorteile konzentrieren sich auf den Bereich hoher Flussdichte bei 100 kHz: Pcv bei 100 kHz / 200 mT beträgt 600 kW/m³ (25 °C) → 330 kW/m³ (100 °C), ca. 30 % unter den 480 kW/m³ von TP40; bei 25 kHz / 200 mT sind es bei 100 °C 50 kW/m³. Bei 100 °C betragen die Remanenz (Br) 80 mT und die Koerzitivfeldstärke (Hc) 8 A/m, der bezogene Verlustfaktor bei 100 kHz liegt unter 5×10⁻⁶, der niedrigste der drei TP-Werkstoffe. Bei 300 kHz / 100 mT beträgt der Wert dagegen 800 → 500 kW/m³ und liegt über den 400 kW/m³ von TP40; der optimale Frequenzbereich ist daher 100–200 kHz. Typische Anwendungen sind Hauptübertrager von Schaltnetzteilen für 100–200 kHz, LED-Treiber und Industriestromversorgungen sowie Netzteile (Adapter). Unter den sechs Werkstoffen des mittleren Frequenzbereichs ist TP44 die verlustarme Variante der TP-Reihe für den 100-kHz-Bereich; die μi ist gleich der von TP40, ein direkter Austausch ohne Änderung der Windungszahl ist möglich. Liegt der Arbeitspunkt nahe 300 kHz, sind TP40/TP45 besser geeignet; soll die Windungszahl mit μi 2500 verringert werden, wird TP45 eingesetzt (Verluste bei 100 kHz / 200 mT auf gleichem Niveau).
