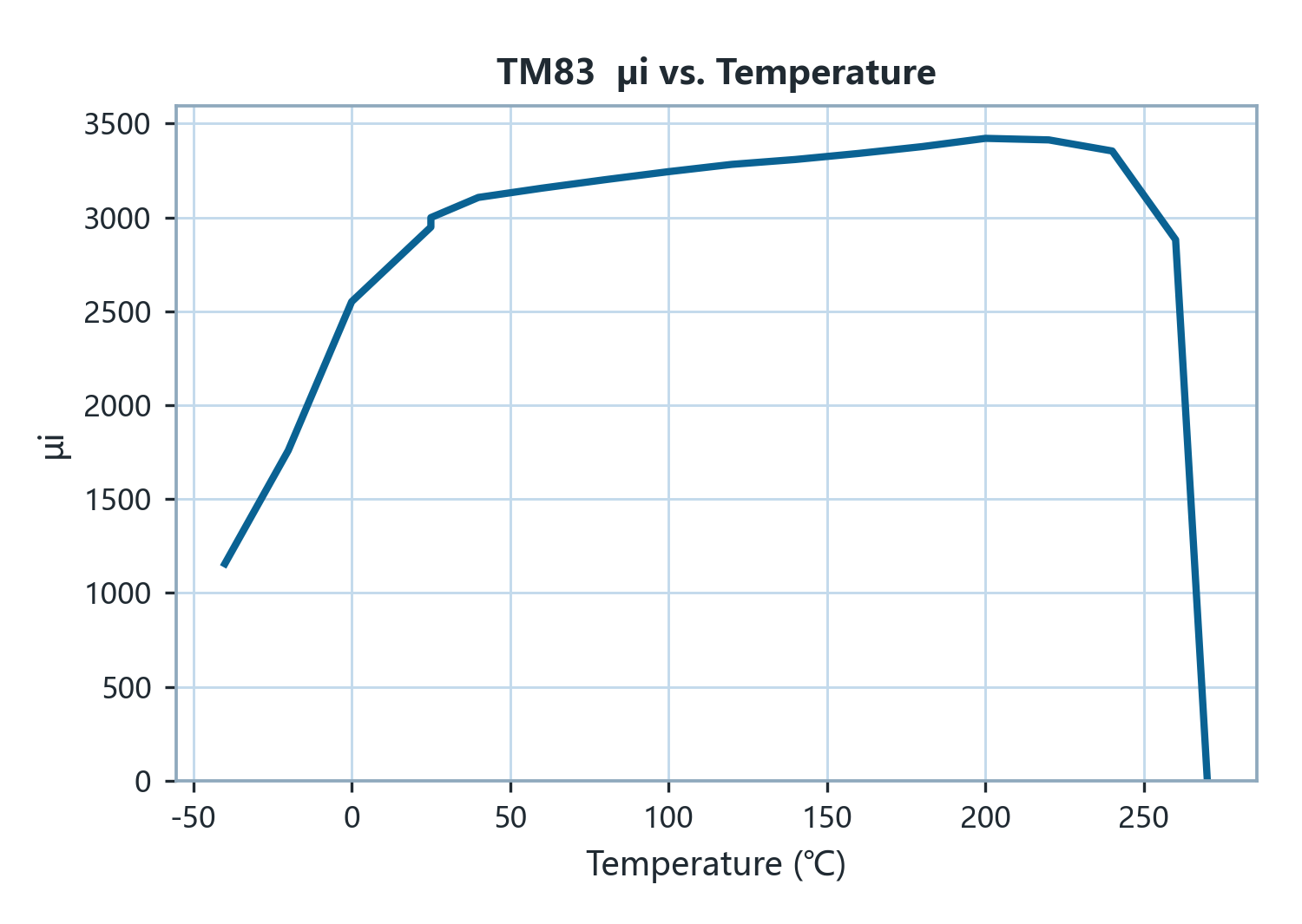

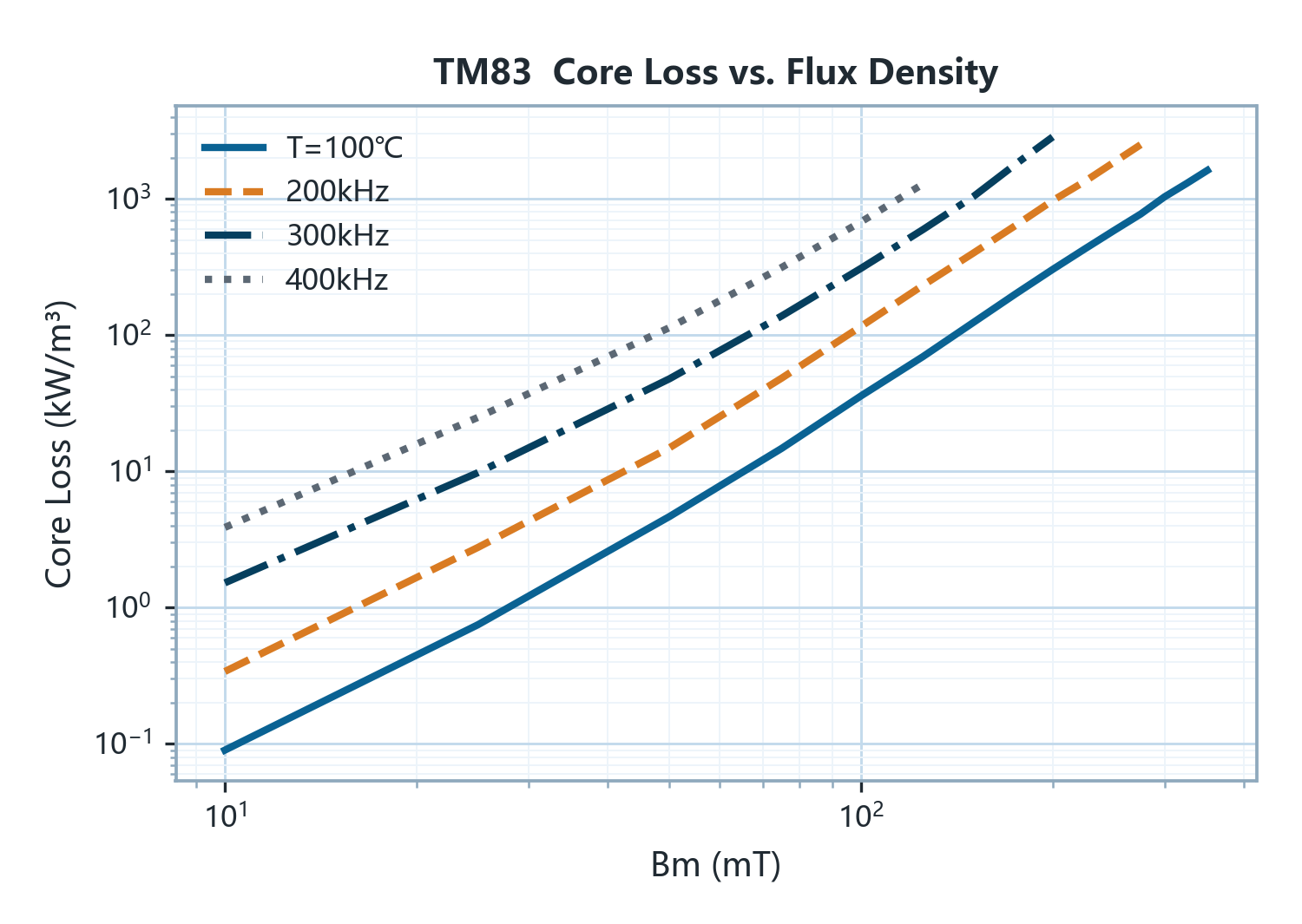

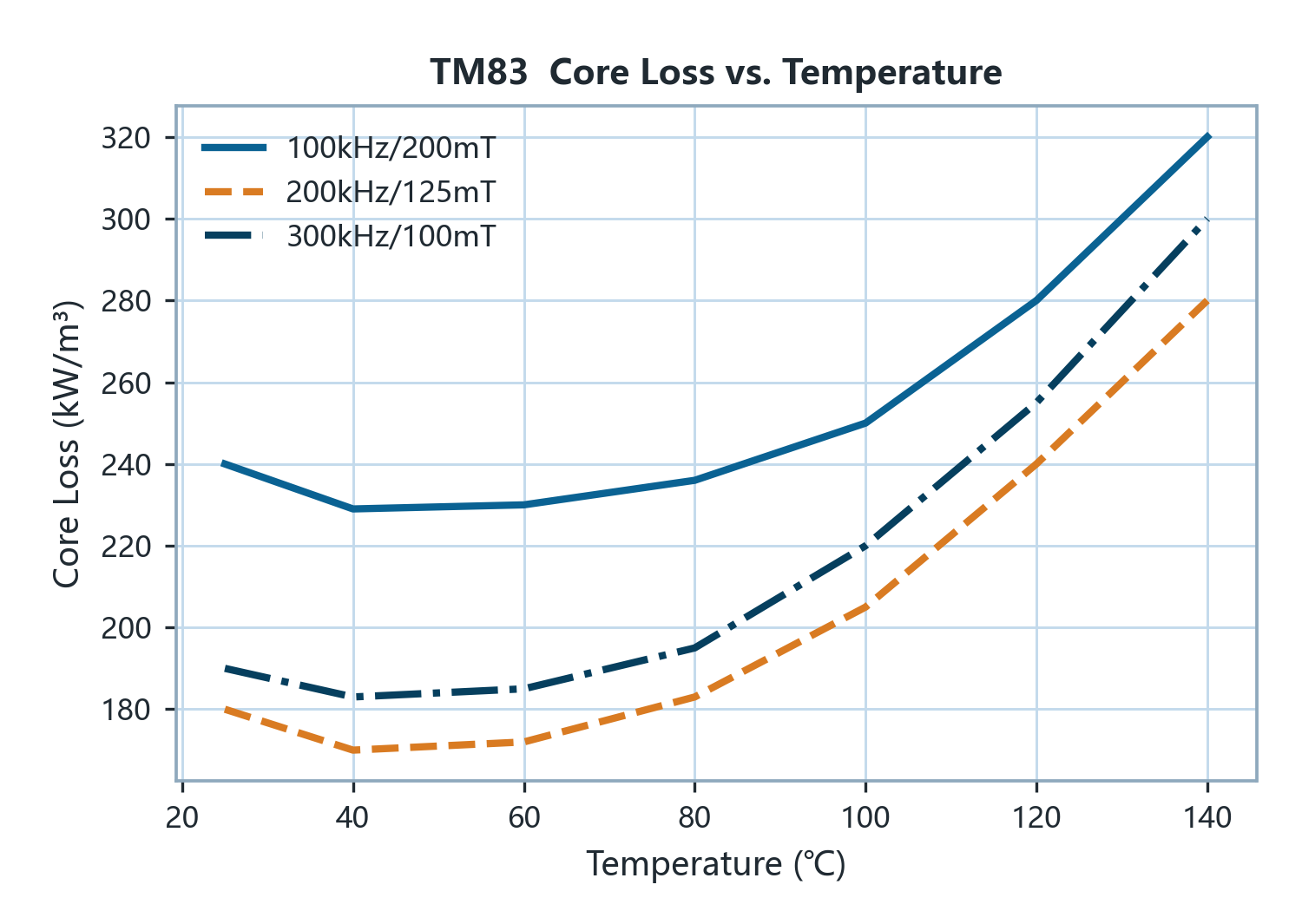

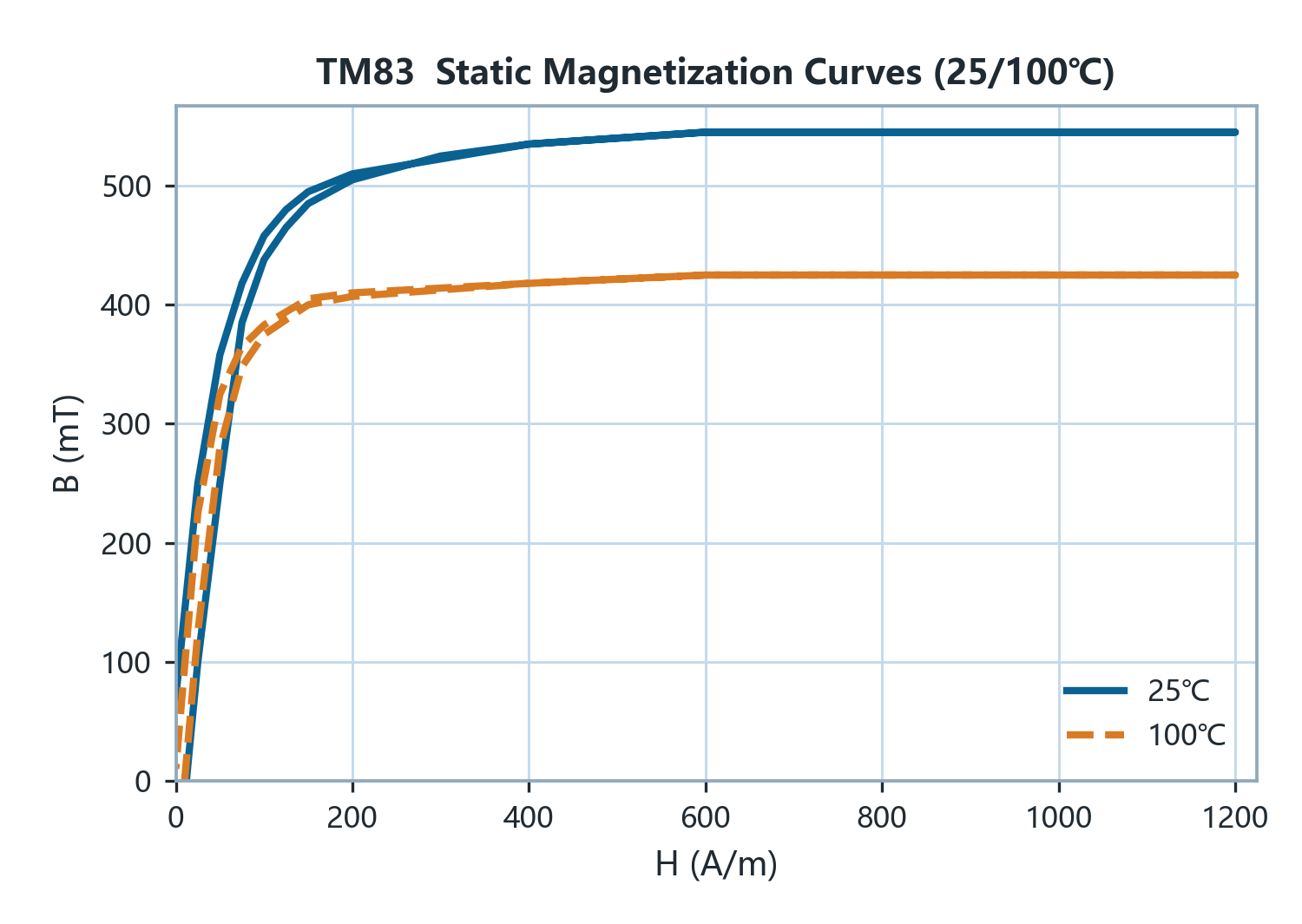

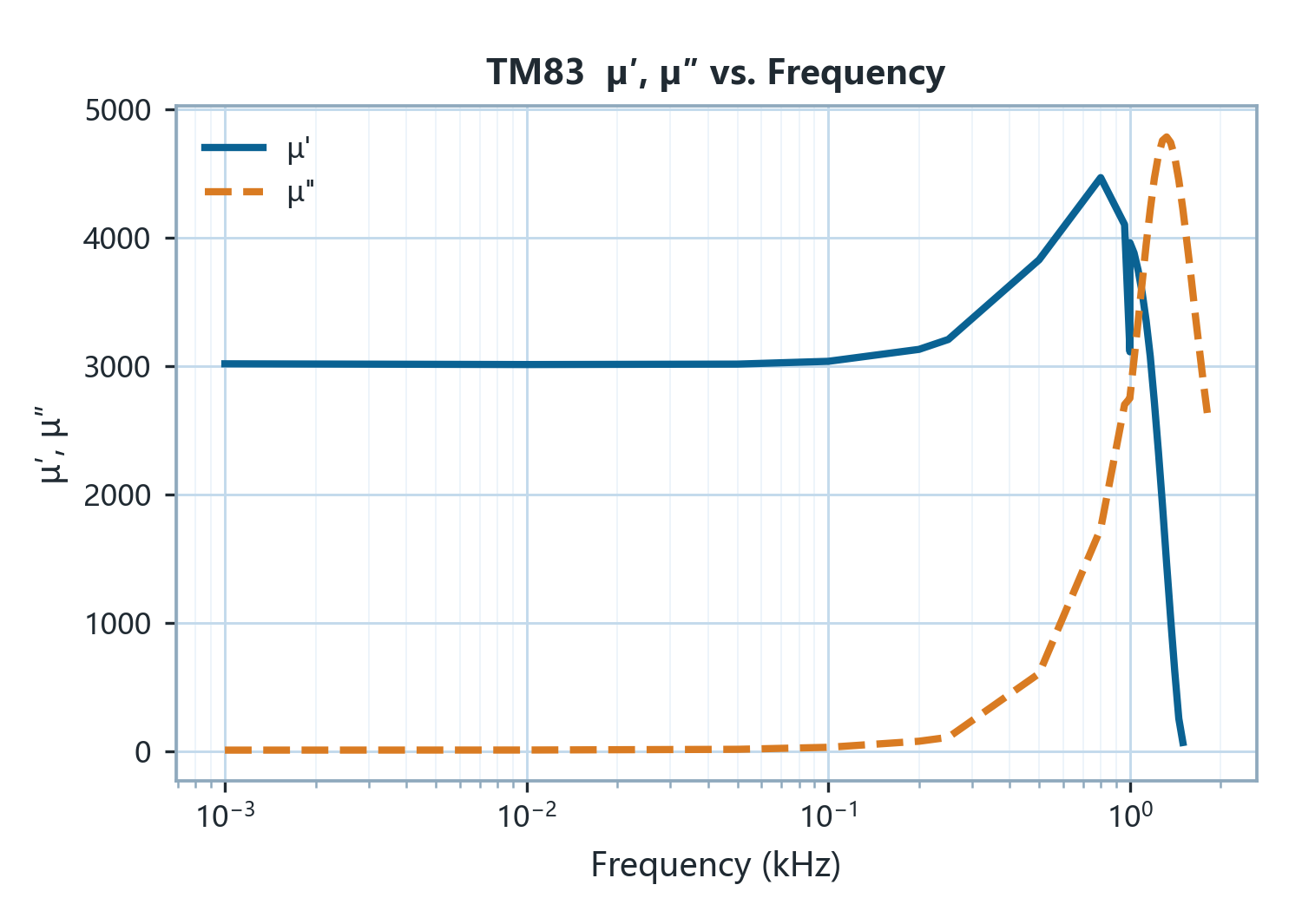

TM83 ist ein verlustarmer MnZn-Leistungsferrit für den gesamten Temperaturbereich mit einer Anfangspermeabilität (μi) von 3000, einer Sättigungsmagnetisierung (Bs) von 545 mT bei 25 °C (425 mT bei 100 °C) und einer Curietemperatur von 240 °C oder höher. Kennzeichnend ist der sehr geringe Anstieg der Verluste mit der Temperatur: bei 100 kHz / 200 mT von 240 kW/m³ bei 25 °C auf 250 (100 °C), 280 (120 °C) und 320 kW/m³ (140 °C), bei 300 kHz / 100 mT 190 / 220 / 260 / 300 kW/m³; die 320 kW/m³ bei 140 °C liegen noch unter den 350 kW/m³ von TM80 bei 25 °C. Bei 100 °C betragen die Remanenz (Br) 60 mT und die Koerzitivfeldstärke (Hc) 10 A/m. Auch wenn der Kern in Gehäusen mit hoher Leistungsdichte und begrenzter Entwärmung bei 120–140 °C arbeitet, sinkt der Wirkungsgrad nicht nennenswert. Typische Anwendungen sind Schaltnetzteile für 100–300 kHz mit erhöhter Kerntemperatur: Server- und Telekom-Stromversorgungen, Notebook- und Ladegerätübertrager sowie Kfz-Stromversorgungen. Unter den sechs Werkstoffen für mittlere Frequenzen ist TM83 der einzige mit Verlustdaten bei 120 °C und 140 °C; liegt die Betriebstemperatur innerhalb von 100 °C, genügen TM80 für den Bereich hoher Flussdichte bei 100 kHz und TM81 für den 300-kHz-Bereich. Bei 400 kHz / 125 mT beträgt der Wert 630 → 820 kW/m³; für höhere Frequenzen sollten die Leistungswerkstoffe für mittlere bis hohe Frequenzen (TM50A/TM59) verwendet werden.
