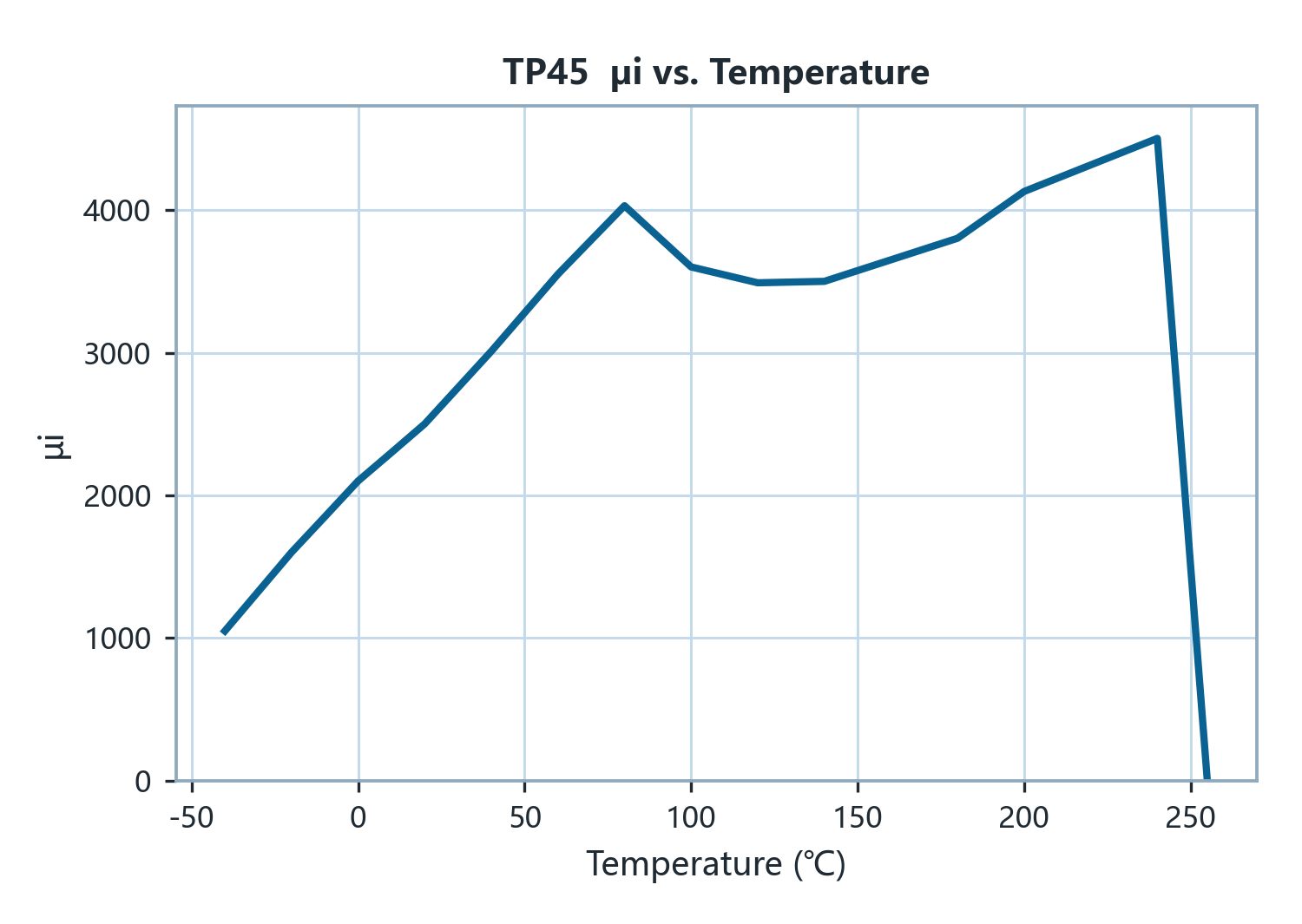

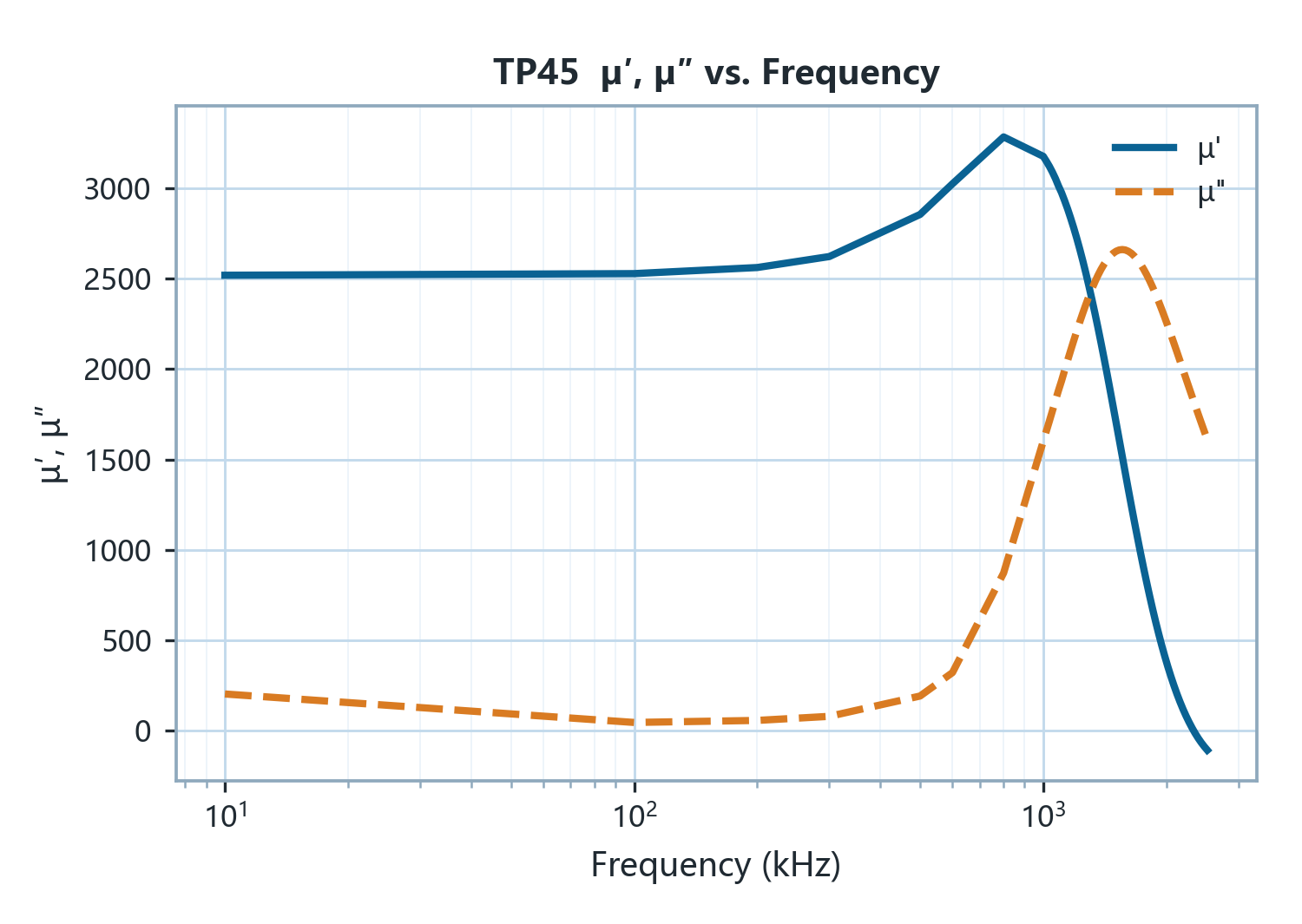

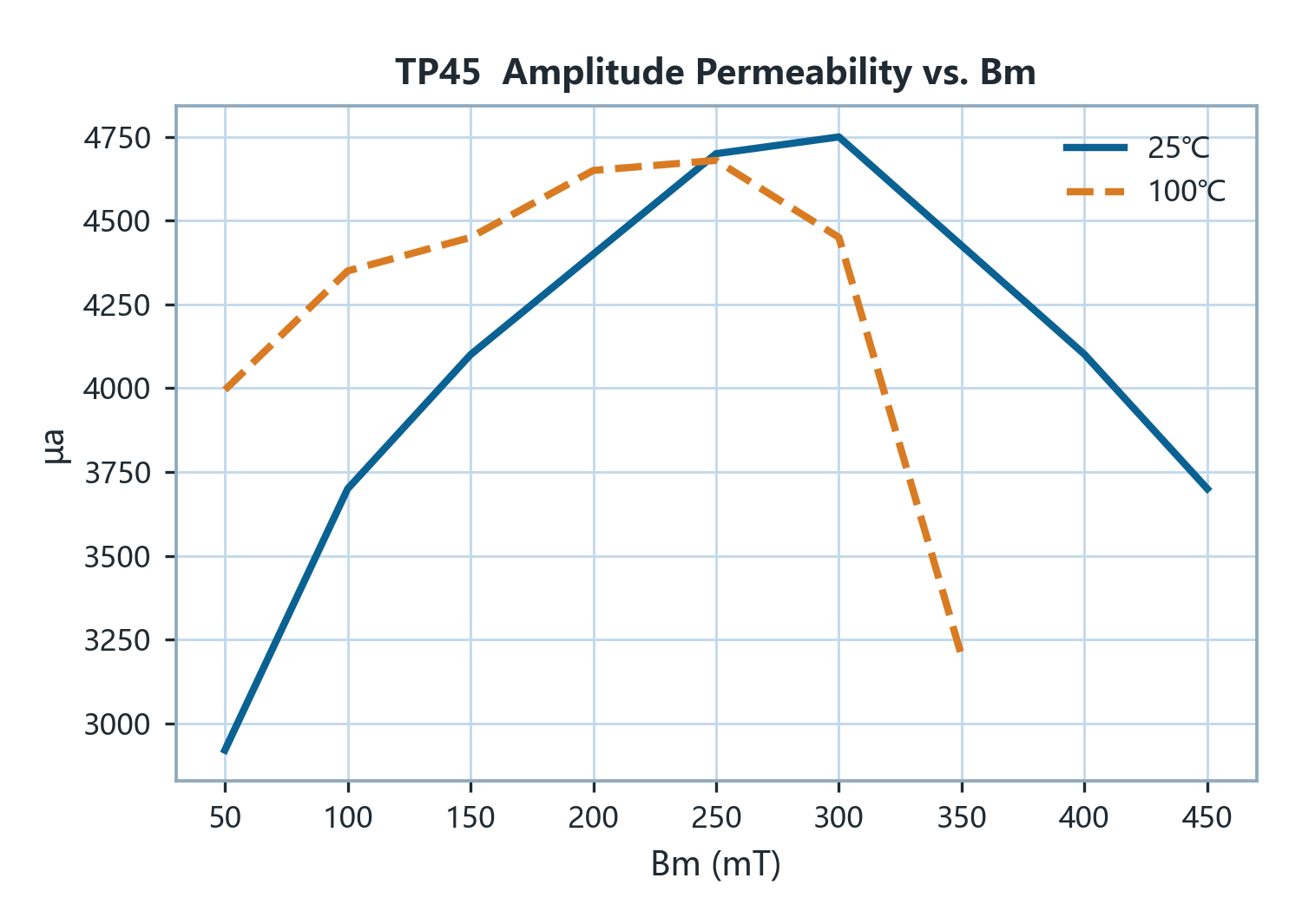

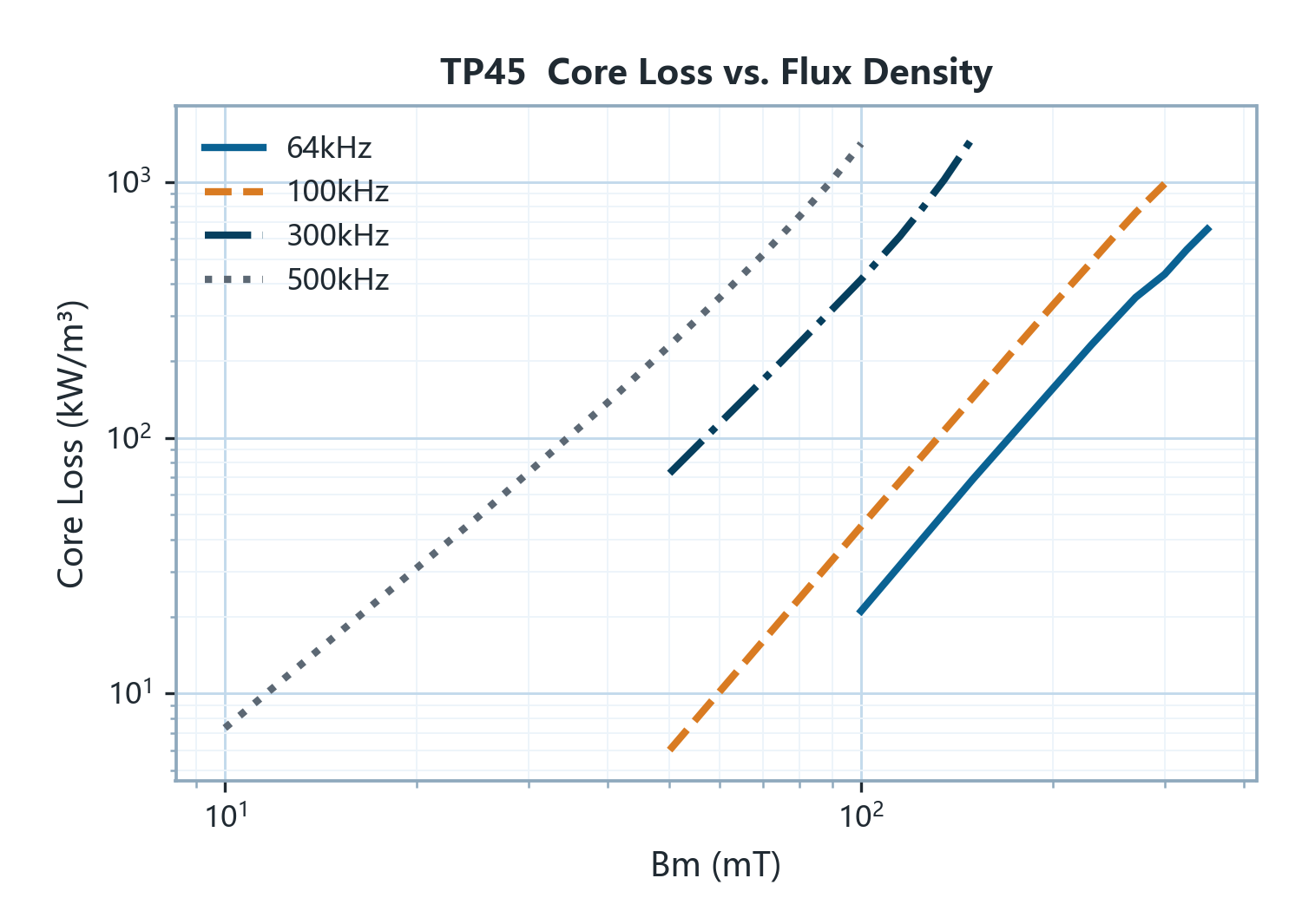

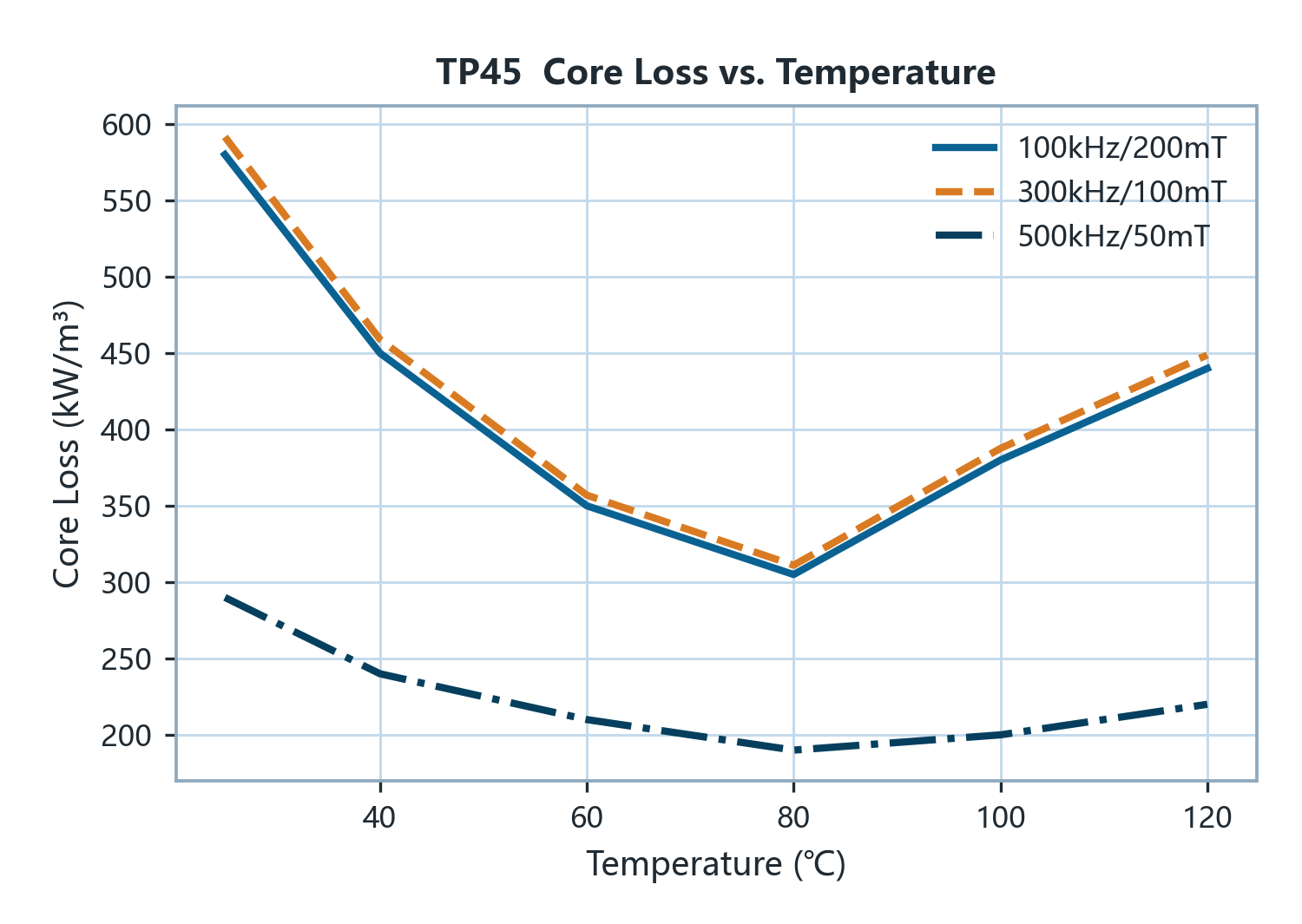

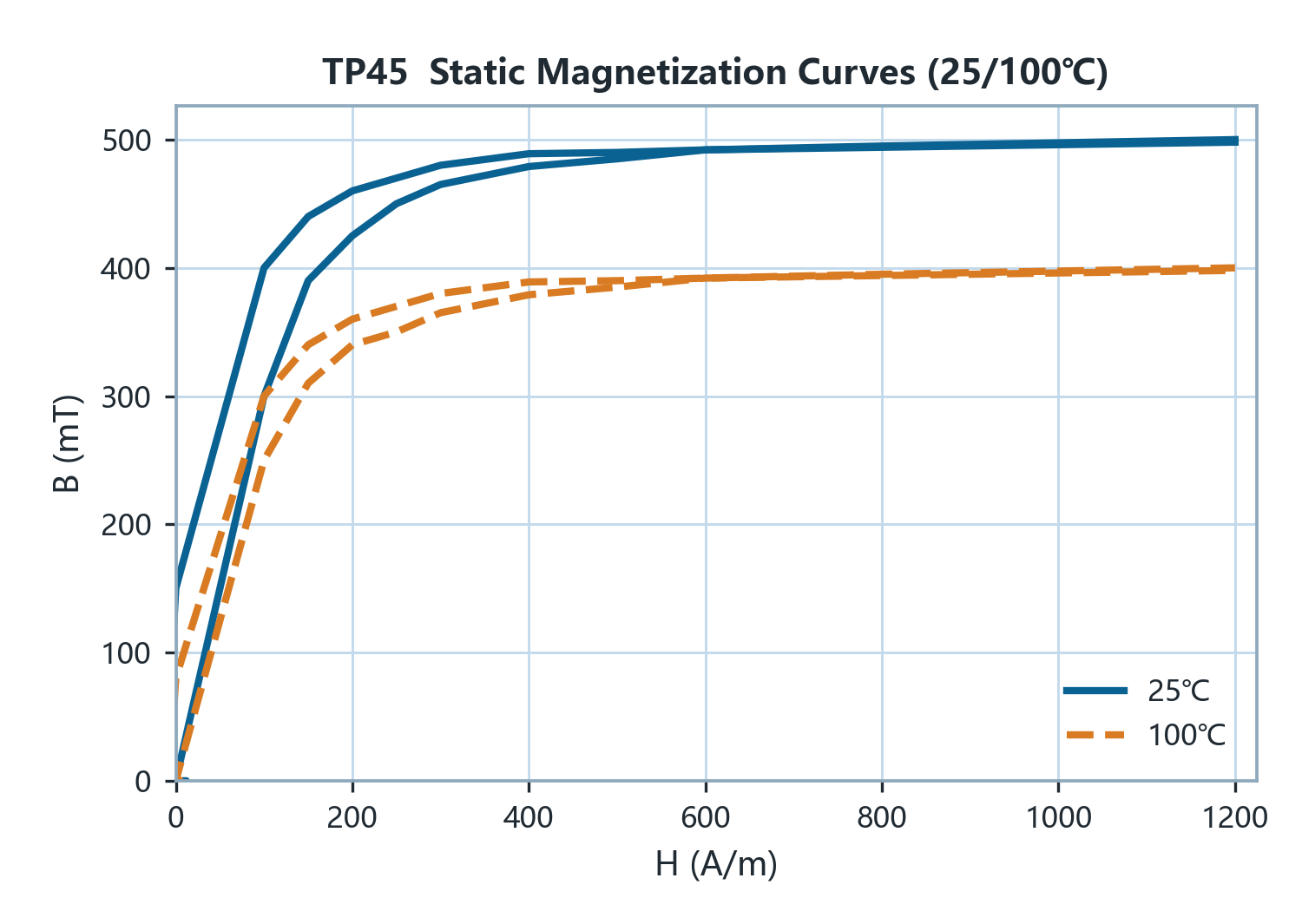

TP45 ist ein MnZn-Leistungsferrit mit höherer Permeabilität, mit einer Anfangspermeabilität (μi) von 2500, einer Sättigungsmagnetisierung (Bs) von 500 mT bei 25 °C (400 mT bei 100 °C) und einer Curietemperatur über 210 °C. Die μi liegt 25 % über TP40/TP44; für dieselbe Magnetisierungsinduktivität sind weniger Windungen nötig, Sperrwandler- und Adapterübertrager kommen mit weniger Wicklungslagen und geringerer Streuinduktivität aus, ohne dass die Verluste darunter leiden: 600 → 300 kW/m³ bei 100 kHz / 200 mT, gleichauf mit TP44; 620 → 420 kW/m³ bei 300 kHz / 100 mT; 270 → 200 kW/m³ bei 500 kHz / 50 mT – die obere Grenze des Frequenzbereichs reicht bis zu Arbeitspunkten mit geringem Fluss bei 500 kHz. Bei 100 °C betragen die Koerzitivfeldstärke (Hc) 7 A/m und die Remanenz (Br) 70 mT. Typische Anwendungen sind Sperrwandlerübertrager für Netzteile (Adapter) und Ladegeräte, Telekom-Stromversorgungen sowie Halbbrücken-/LLC-Übertrager der 300-kHz-Klasse. Unter den sechs Werkstoffen für mittlere Frequenzen unterscheidet sich TP45 durch die μi: Sind Windungszahl und Streuinduktivität die Designgrenze, wird TP45 eingesetzt; wird ein Windungsdesign für μi 2000 beibehalten und sollen die Verluste sinken, TP44; für große Universalkerne TP40. Die Bs-Erhaltung bei 100 °C beträgt 80 %, wie bei TP44; die Sättigungsreserve im warmen Zustand ist mit 400 mT zu berechnen.
