Q1C1
Hochfrequenzstabile WerkstoffeHIGH FREQUENCY STABLE MATERIALS

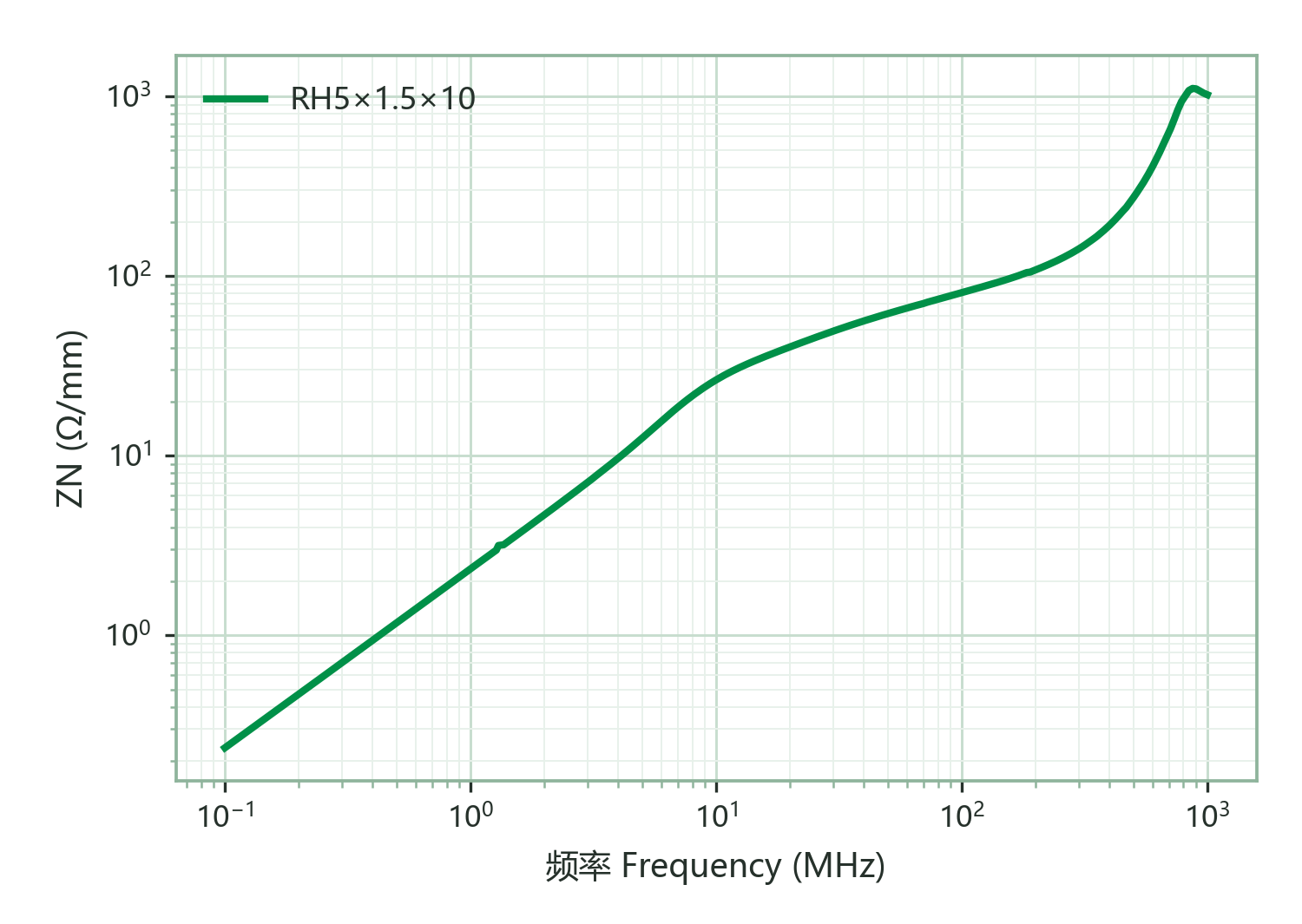

Q1C1 ist ein NiZn-Ferrit mit einer Anfangspermeabilität (μi) von ca. 250, einer Sättigungsmagnetisierung (Bs) von ca. 335 mT bei 25 °C (240 mT bei 100 °C) und einer Curietemperatur über 140 °C. Der Werkstoff bildet das hochpermeable Ende der Hochfrequenzfamilie: Der Verlustfaktor von nur 35×10⁻⁶ (0.5 MHz) / 45×10⁻⁶ (2.5 MHz) ist für diese Permeabilitätsstufe recht niedrig, die hohe Induktivität pro Windung begünstigt die Miniaturisierung der Bauteile. Als EMV-Entstörwerkstoff wird seine normierte Impedanz an einer Perle RH5×1.5×10 gemessen (Kurve siehe Folgeseite). Typische Anwendungen sind EMV-Filter für niedrige Frequenzen, HF-Abstimmelemente und Induktivitäten für kompakte Stromversorgungsmodule. Gegenüber M63 (μi ca. 180, Tc >300 °C) bietet Q1C1 eine höhere Induktivitätsdichte, hat aber eine deutlich niedrigere Curietemperatur (>140 °C) – bei anspruchsvollen Temperaturbedingungen greifen Sie auf M63/M61 zurück, für kompakte Designs bei Raumtemperatur ist Q1C1 die erste Wahl dieser Familie.
Magnetische Eigenschaften Magnetic Characteristics
| Eigenschaft | Bedingung | Wert | Einheit |
|---|---|---|---|
| Anfangspermeabilität μiInitial Permeability | 100 kHz & <0.2 mT | 250±25% | — |
| Sättigungsmagnetisierung BsSaturation Flux Density | 3000 A/m · 25 ℃100 Hz | 335 | mT |
| Sättigungsmagnetisierung BsSaturation Flux Density | 3000 A/m · 100 ℃100 Hz | 240 | mT |
| Remanenz BrRemanence | 3000 A/m · 25 ℃100 Hz | 200 | mT |
| Remanenz BrRemanence | 3000 A/m · 100 ℃100 Hz | 130 | mT |
| Koerzitivfeldstärke HcCoercivity | 3000 A/m · 25 ℃100 Hz | 140 | A/m |
| Koerzitivfeldstärke HcCoercivity | 3000 A/m · 100 ℃100 Hz | 140 | A/m |
| αμr (Temperaturkoeffizient)Temperature coefficient of permeability | 20～60 ℃ | 10 | ×10⁻⁶/K |
| Bezogener Verlustfaktor tanδ/μiRelative Loss Factor | 0.5 MHz & <0.2 mT | 35 | ×10⁻⁶ |
| Bezogener Verlustfaktor tanδ/μiRelative Loss Factor | 2.5 MHz & <0.2 mT | 45 | ×10⁻⁶ |
| Curietemperatur TcCurie Temp. | 100 kHz & <0.2 mT | >140 | ℃ |
| Dichte DDensity | Archimedes-Verfahren | 4.9 | g/cm³ |
| Spezifischer Widerstand ρVolume Resistivity | Gleichstrom | 10⁷ | Ω·m |

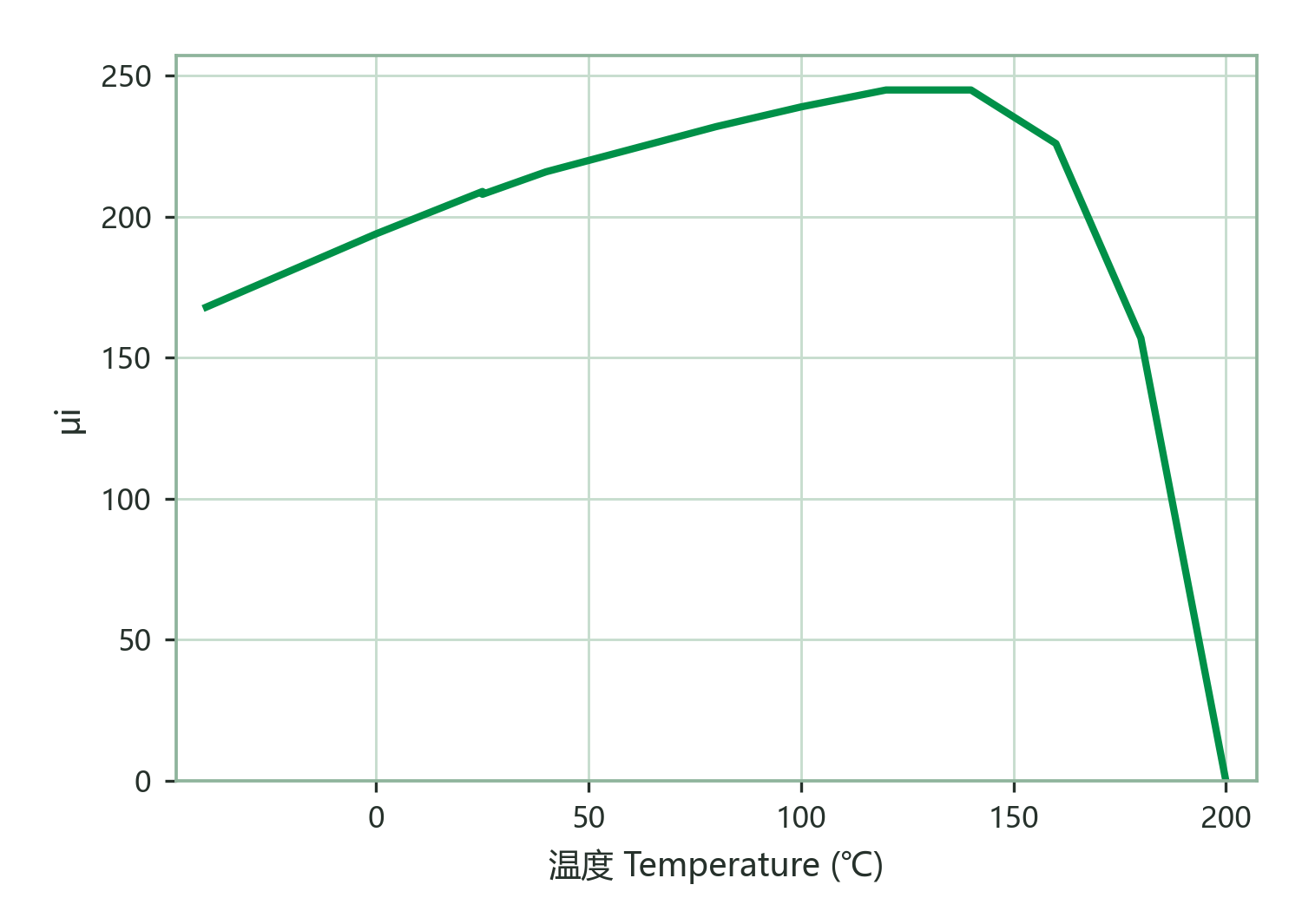

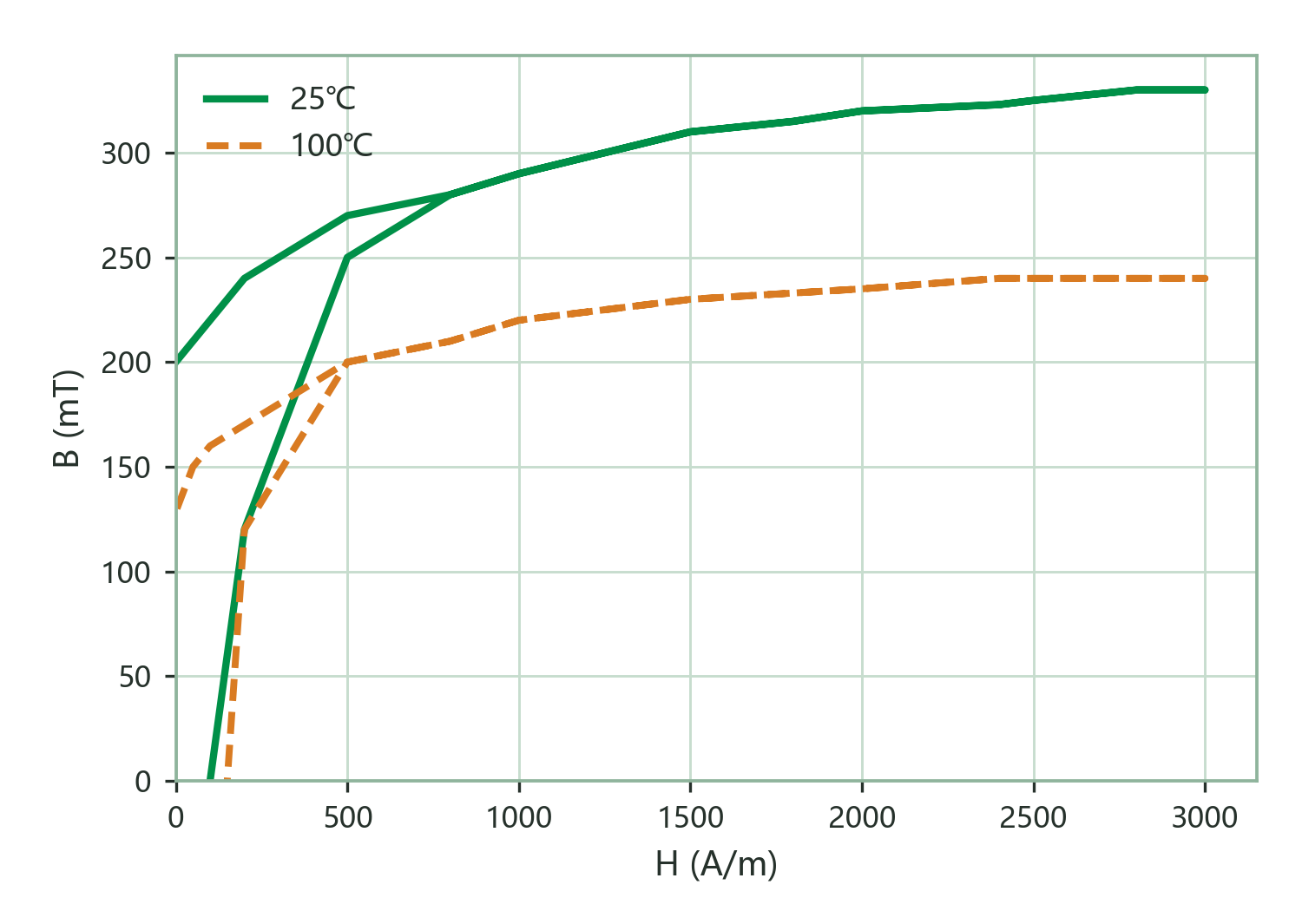

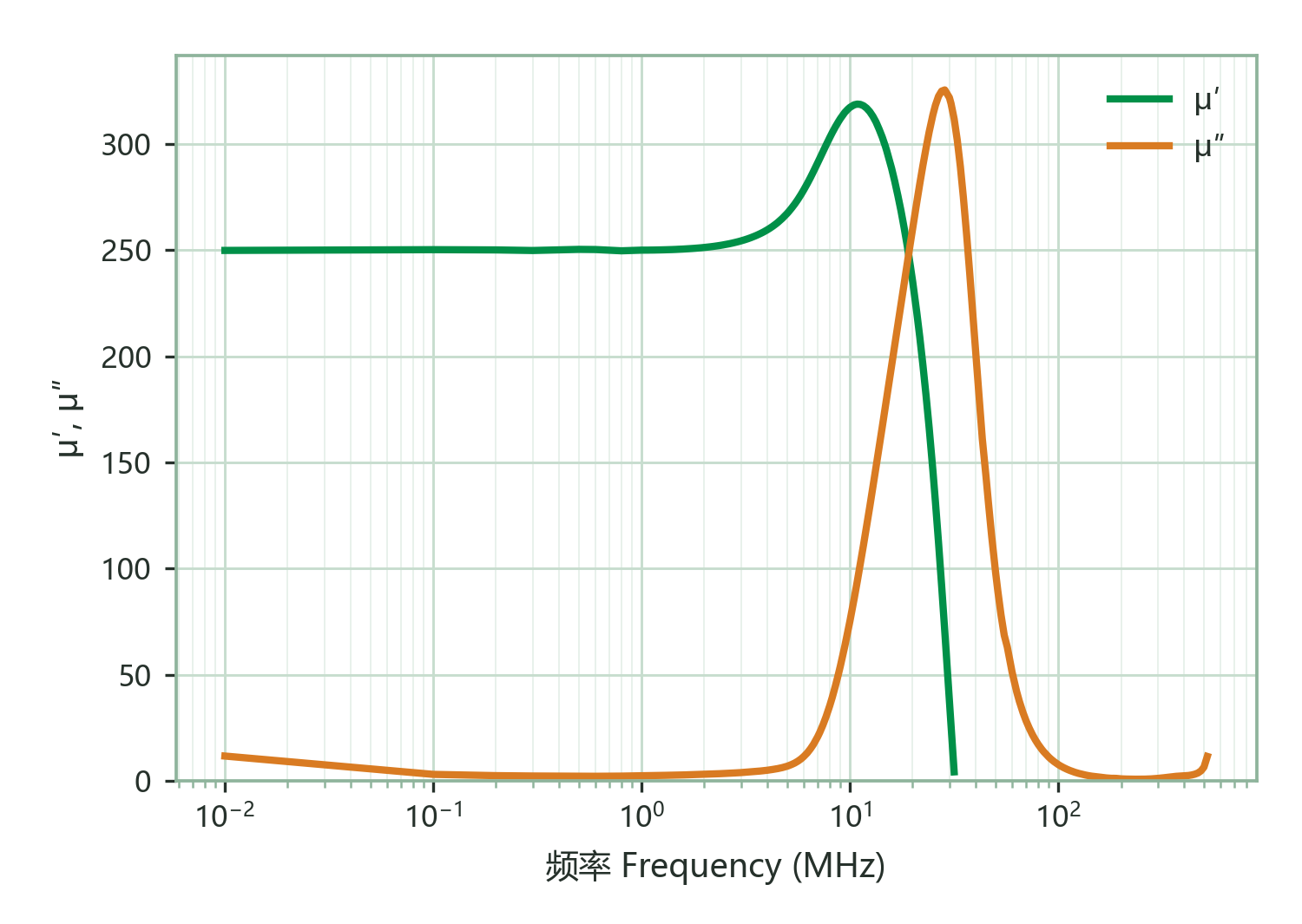

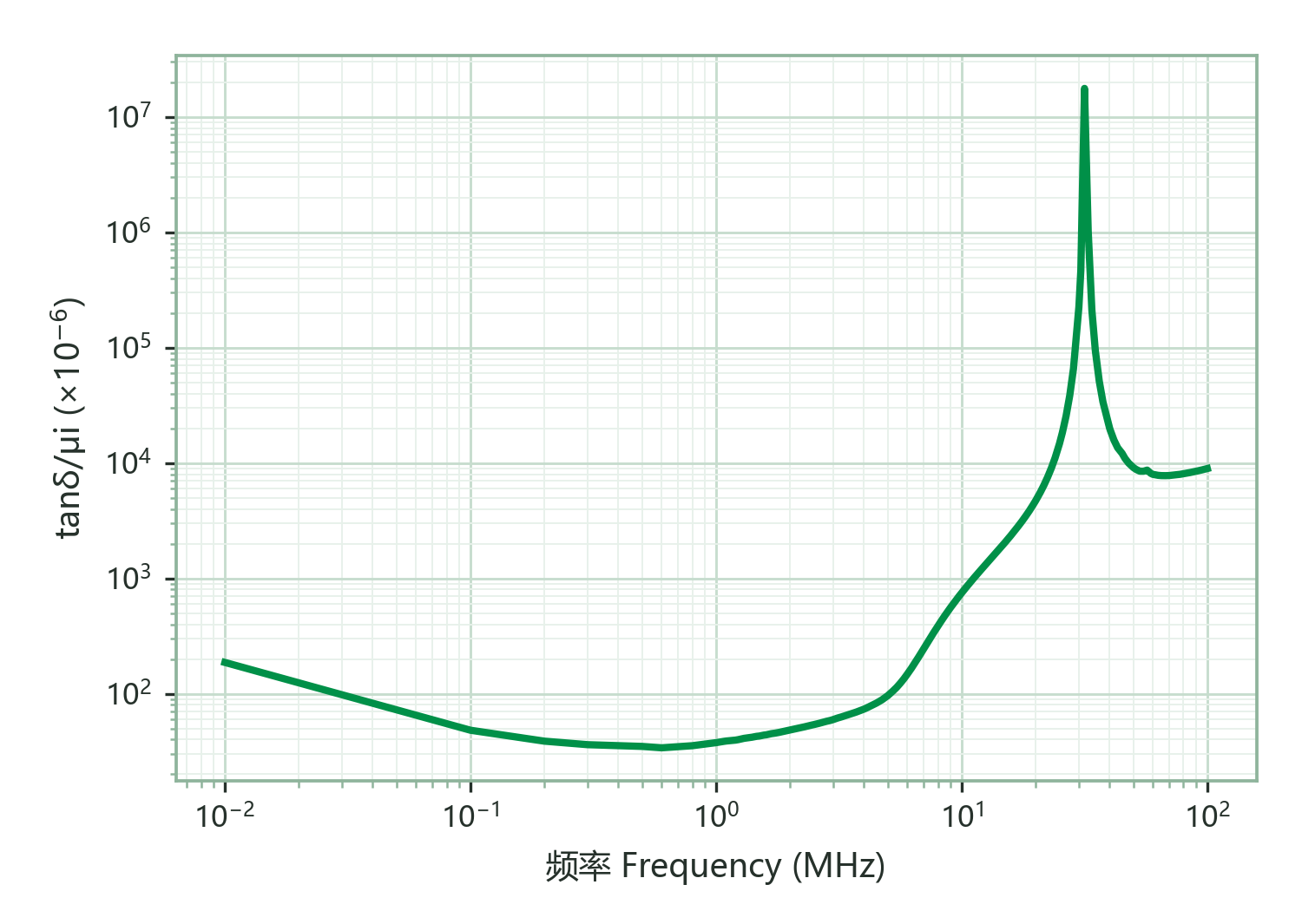

Kennlinien
Anwendungen
| Anwendung | Rolle | Frequenzband | Temperatur |
|---|---|---|---|
| HF-Übertrager kleiner Leistung (geringer Fluss) | Alternative | 0.5–3.5 MHz | — |
| Breitband-Signalübertrager / Baluns | Erste Wahl | ≤3.5 MHz | — |
| Antennenstab / RFID / Induktivität hoher Güte | Erste Wahl | 0.1–2.2 MHz | — |
| Abstimmung mit niedrigem μ / HF-Resonanz | Erste Wahl | 0.1–2.2 MHz | — |
| EMV-Ferritperlen / Ringe / Kabelhülsen | Alternative | 100–300 MHz | — |
