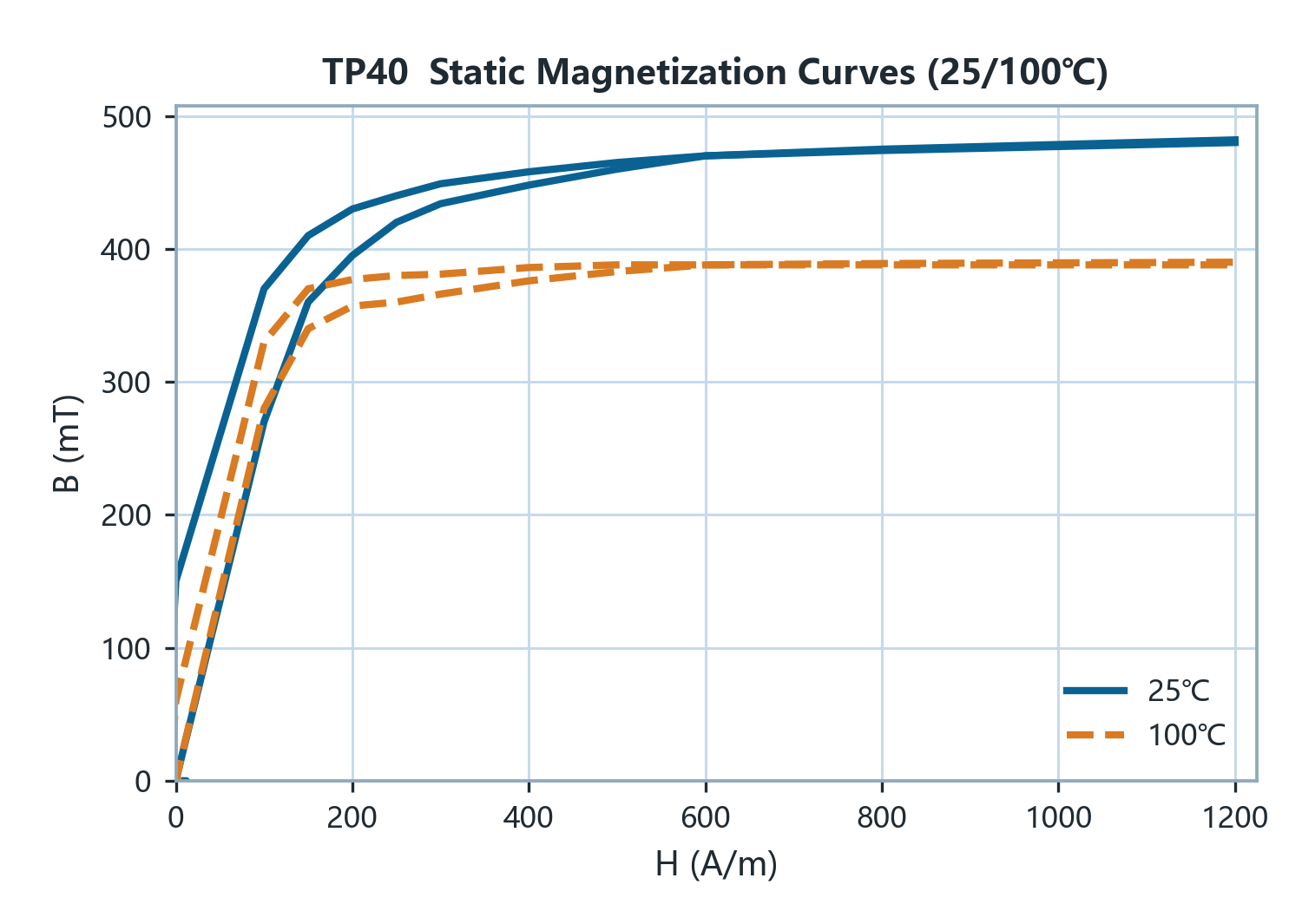

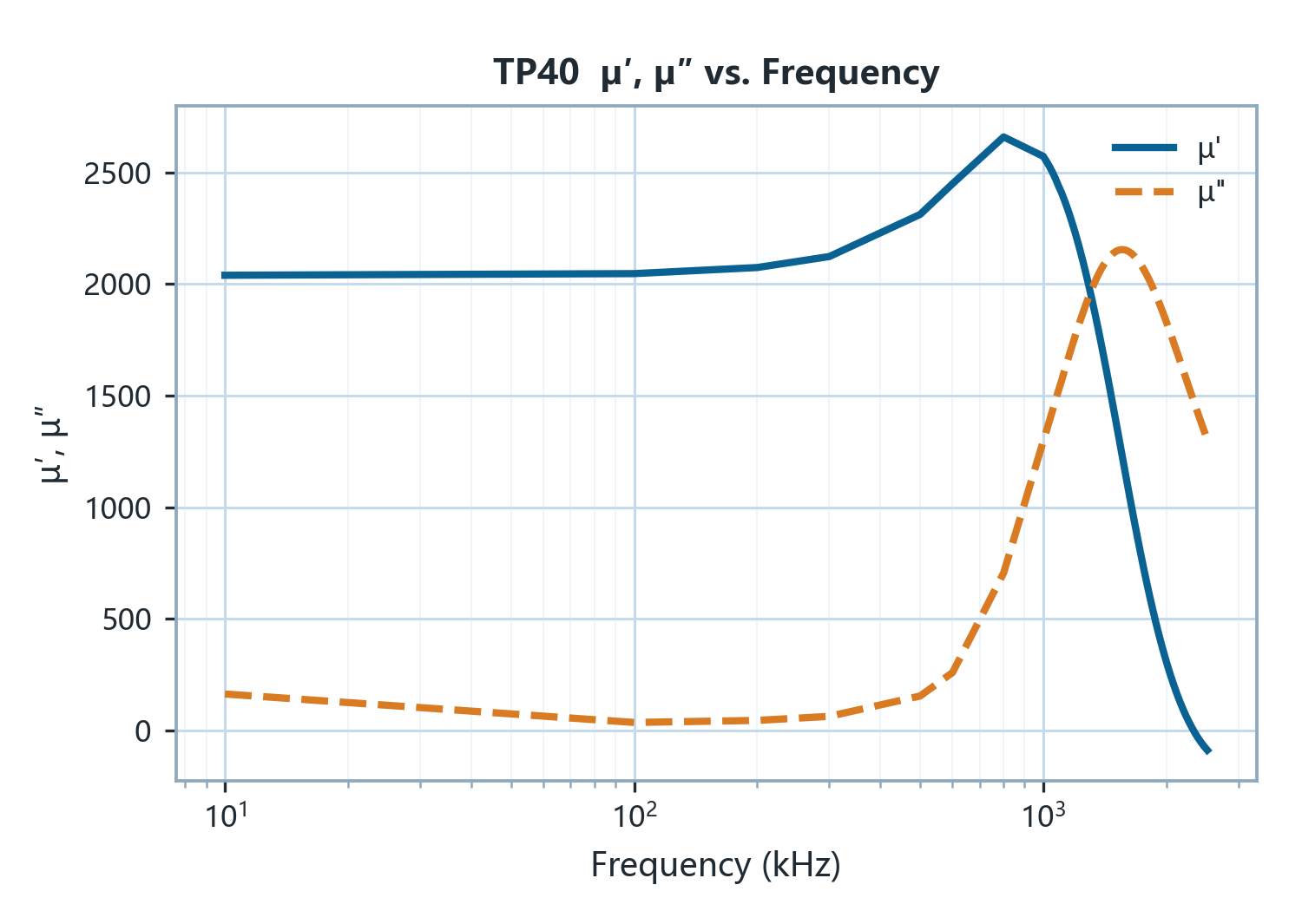

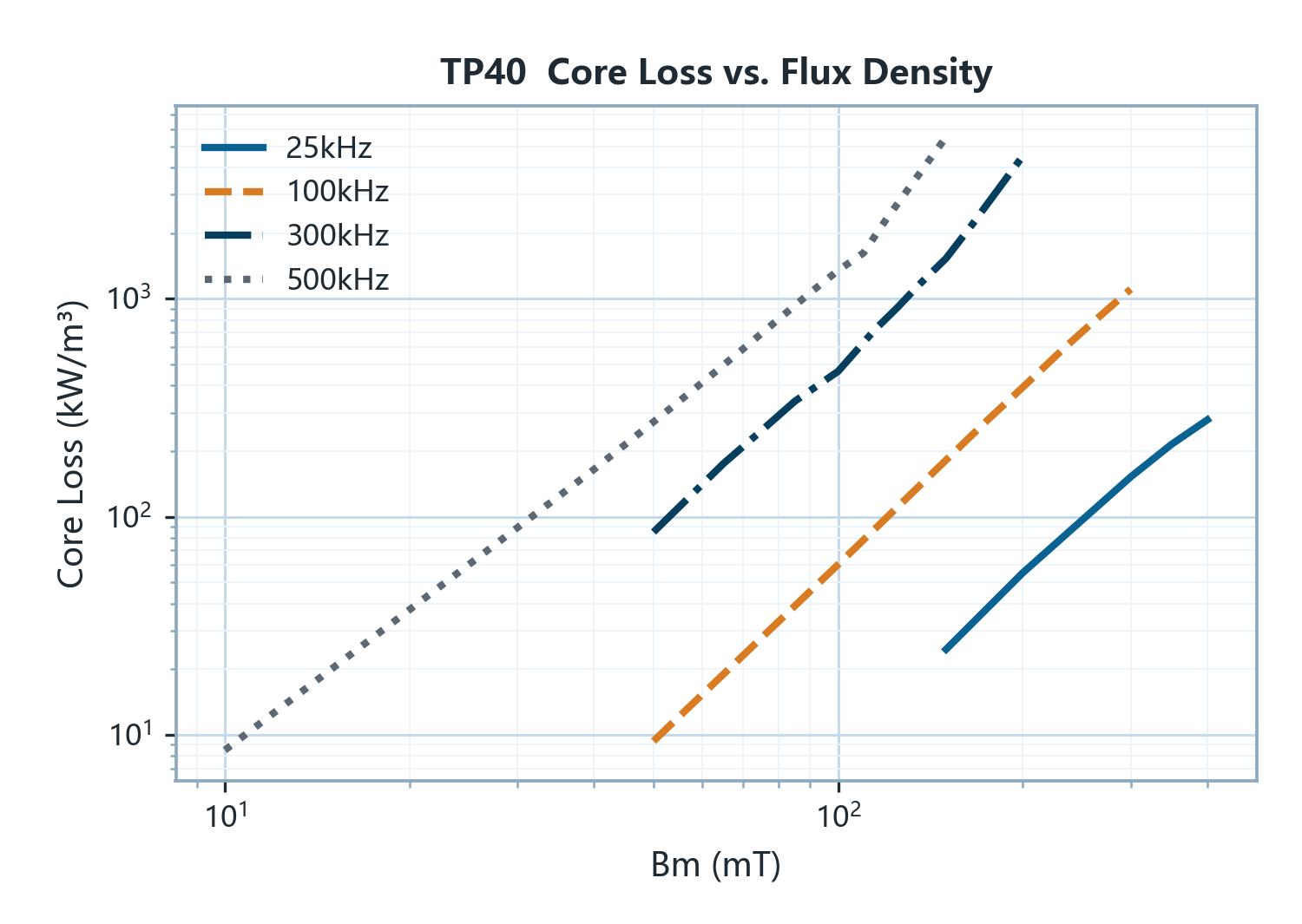

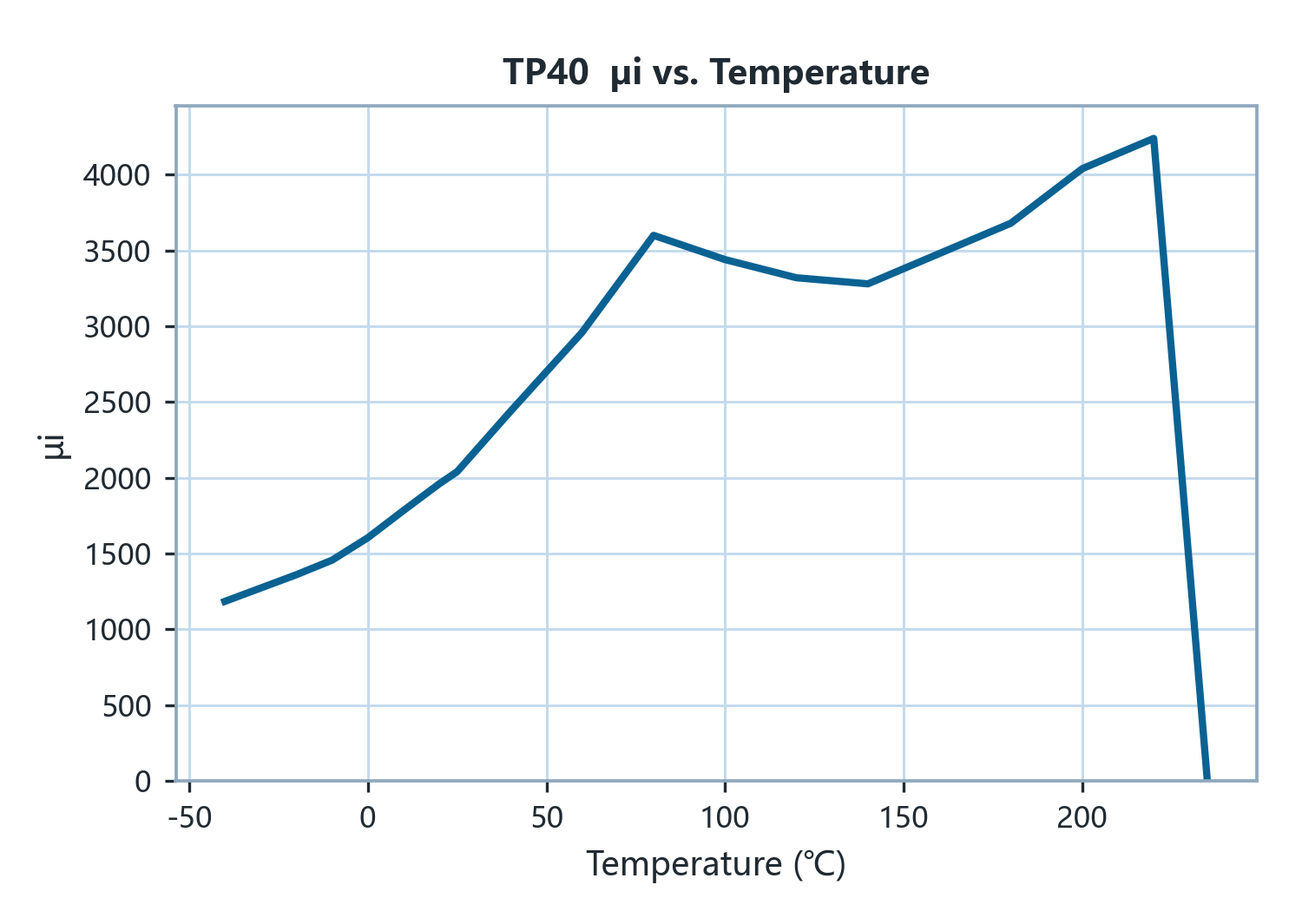

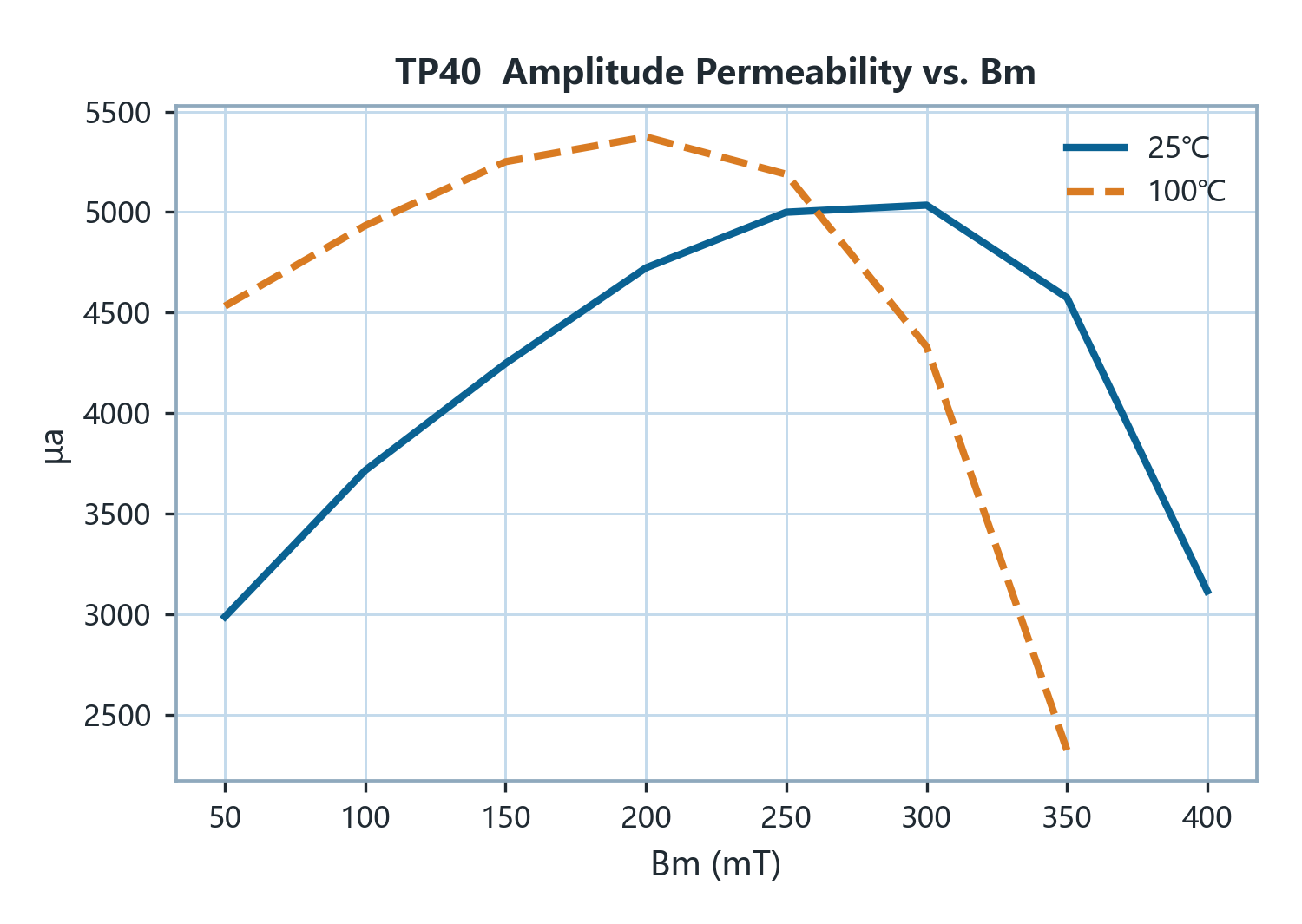

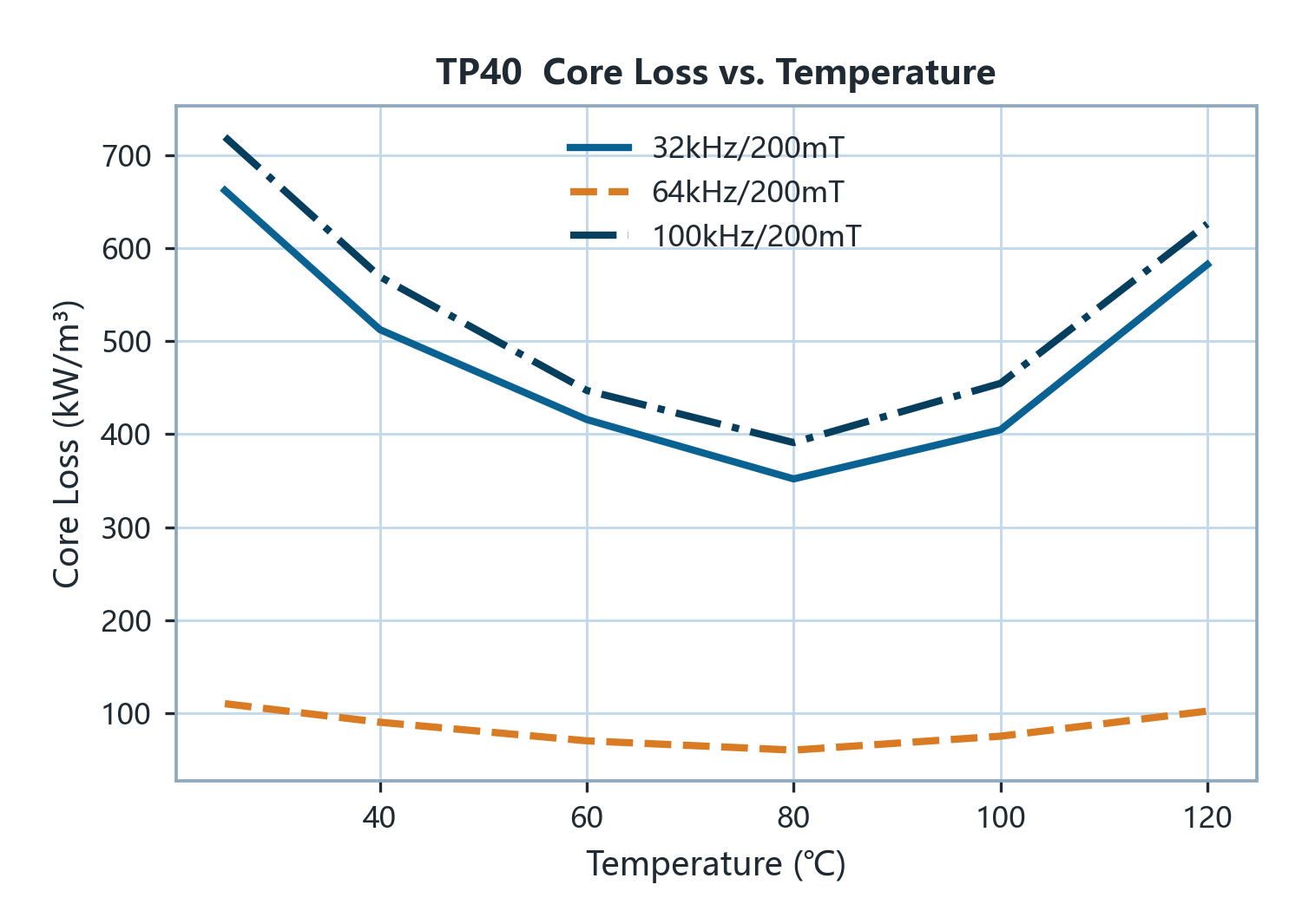

TP40 ist ein universeller verlustarmer MnZn-Leistungsferrit mit einer Anfangspermeabilität (μi) von 2000, einer Sättigungsmagnetisierung (Bs) von 480 mT bei 25 °C (390 mT bei 100 °C) und einer Curietemperatur über 220 °C. Das Verlustminimum liegt in der Nähe von 100 °C: Pcv bei 100 kHz / 200 mT sinkt von 720 kW/m³ bei 25 °C auf 480 kW/m³ bei 100 °C, bei 300 kHz / 100 mT von 660 auf 400 kW/m³, und die Koerzitivfeldstärke (Hc) sinkt von 12 A/m auf 6.5 A/m – passend zur Kerntemperatur eines Schaltnetzteils unter Volllast. Typische Anwendungen sind Durchfluss-, Sperrwandler- und Halbbrücken-Hauptübertrager für 100–300 kHz sowie Industrie- und Hochleistungsstromversorgungen, vor allem mit großen Kernen wie EE/EC/PQ. Unter den sechs Werkstoffen für mittlere Frequenzen ist TP40 die universelle Referenz: Wird ein Weittemperatur-Verlustverhalten benötigt, werden TM80/TM81/TM83 eingesetzt; sind die Verlustanforderungen bei 100 kHz / 200 mT strenger, TP44 (330 kW/m³ bei 100 °C); soll die Windungszahl mit höherer μi verringert werden, TP45 (μi 2500). Die Hotspot-Temperatur im Inneren großer Kerne liegt über der Oberflächentemperatur; bei der Auswahl ist die Kerninnentemperatur mit der Verlustkurve abzugleichen.
