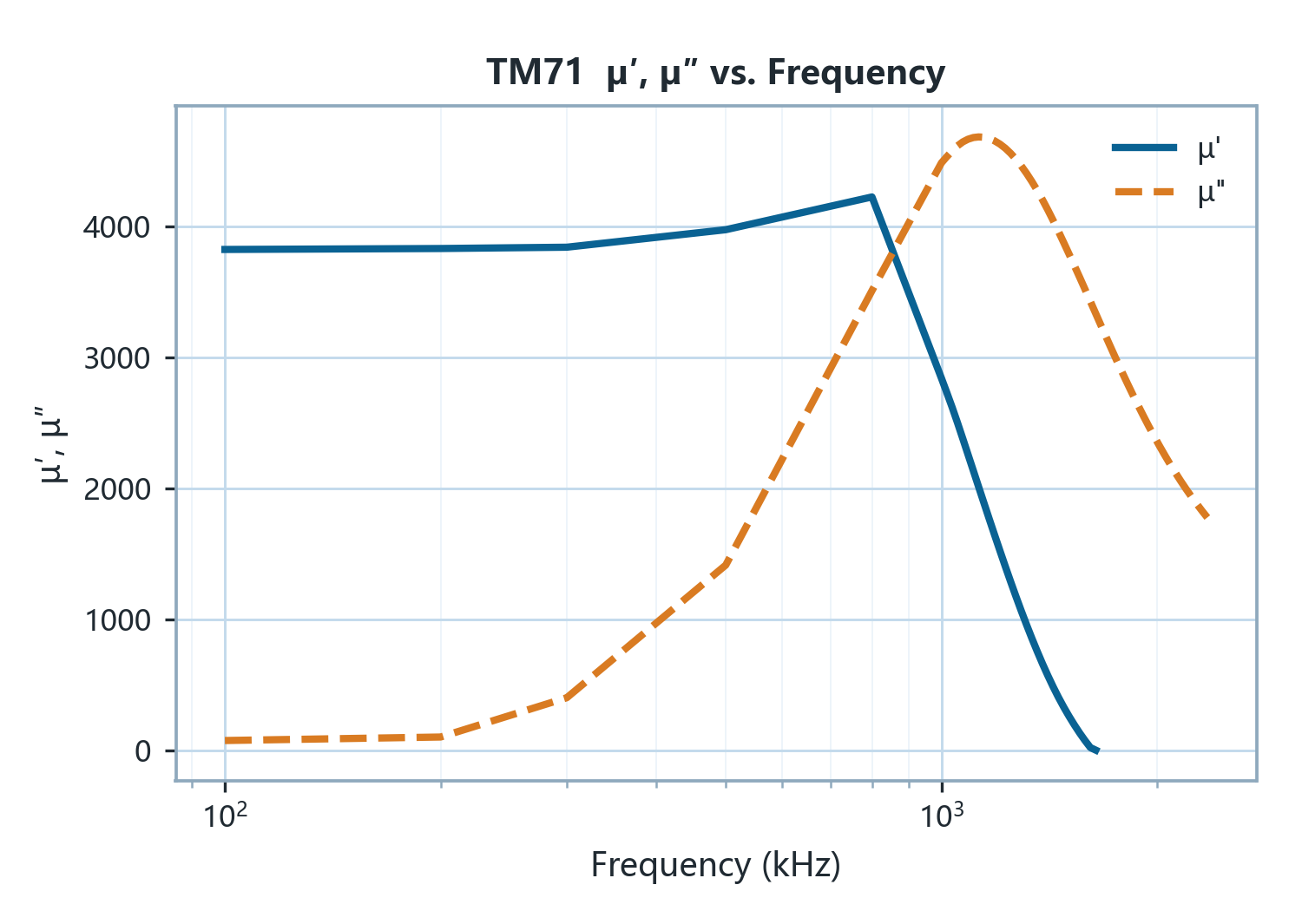

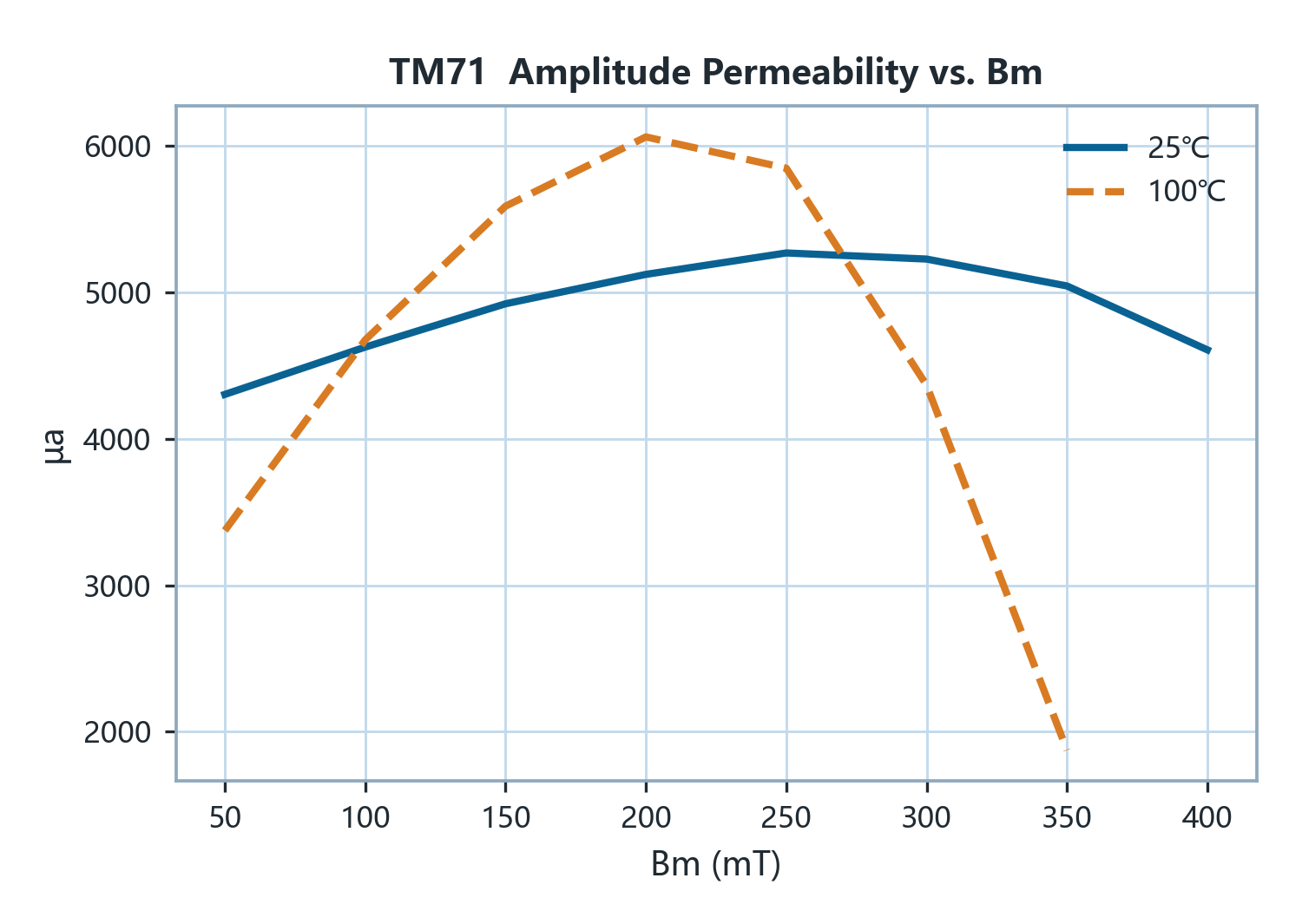

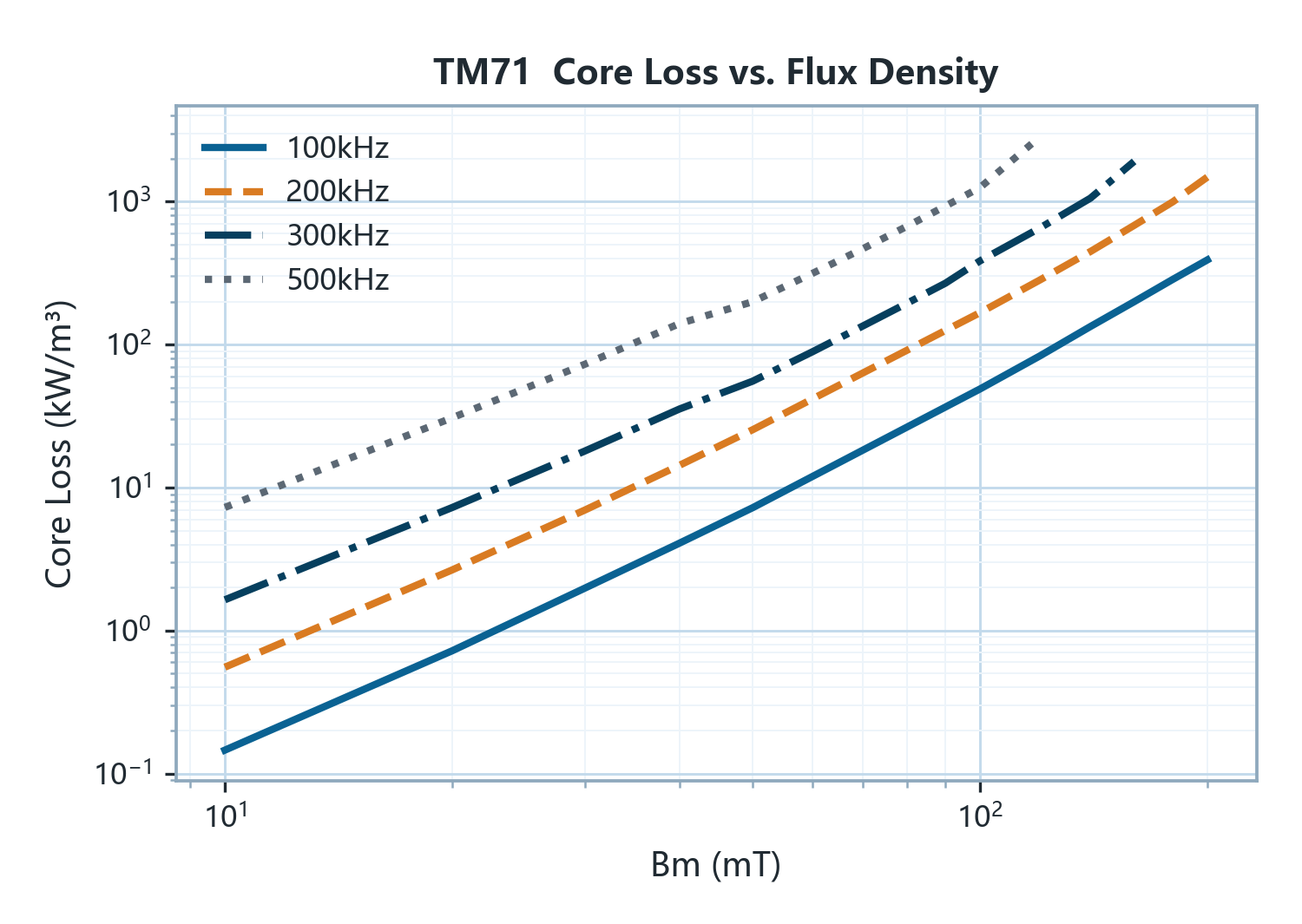

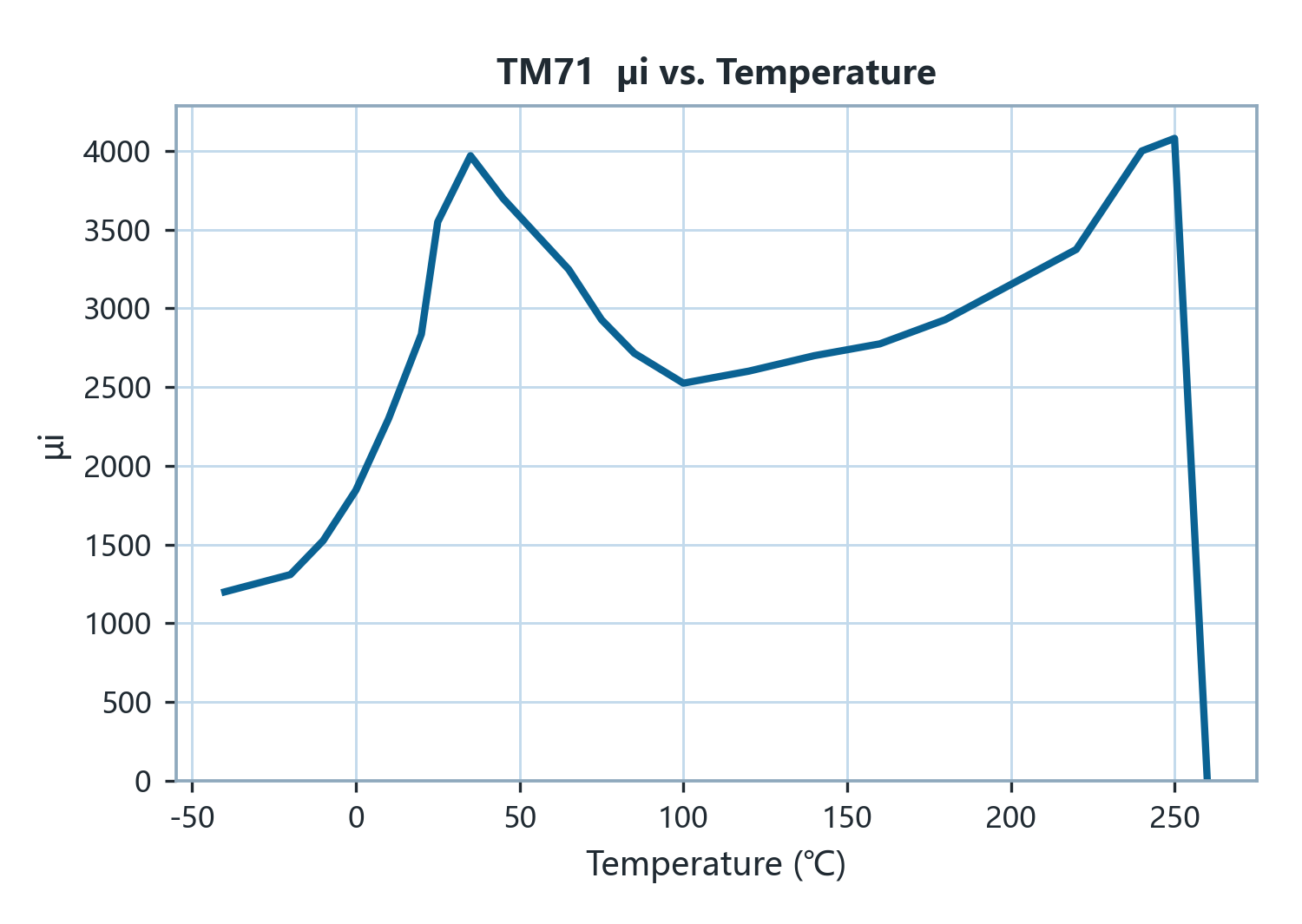

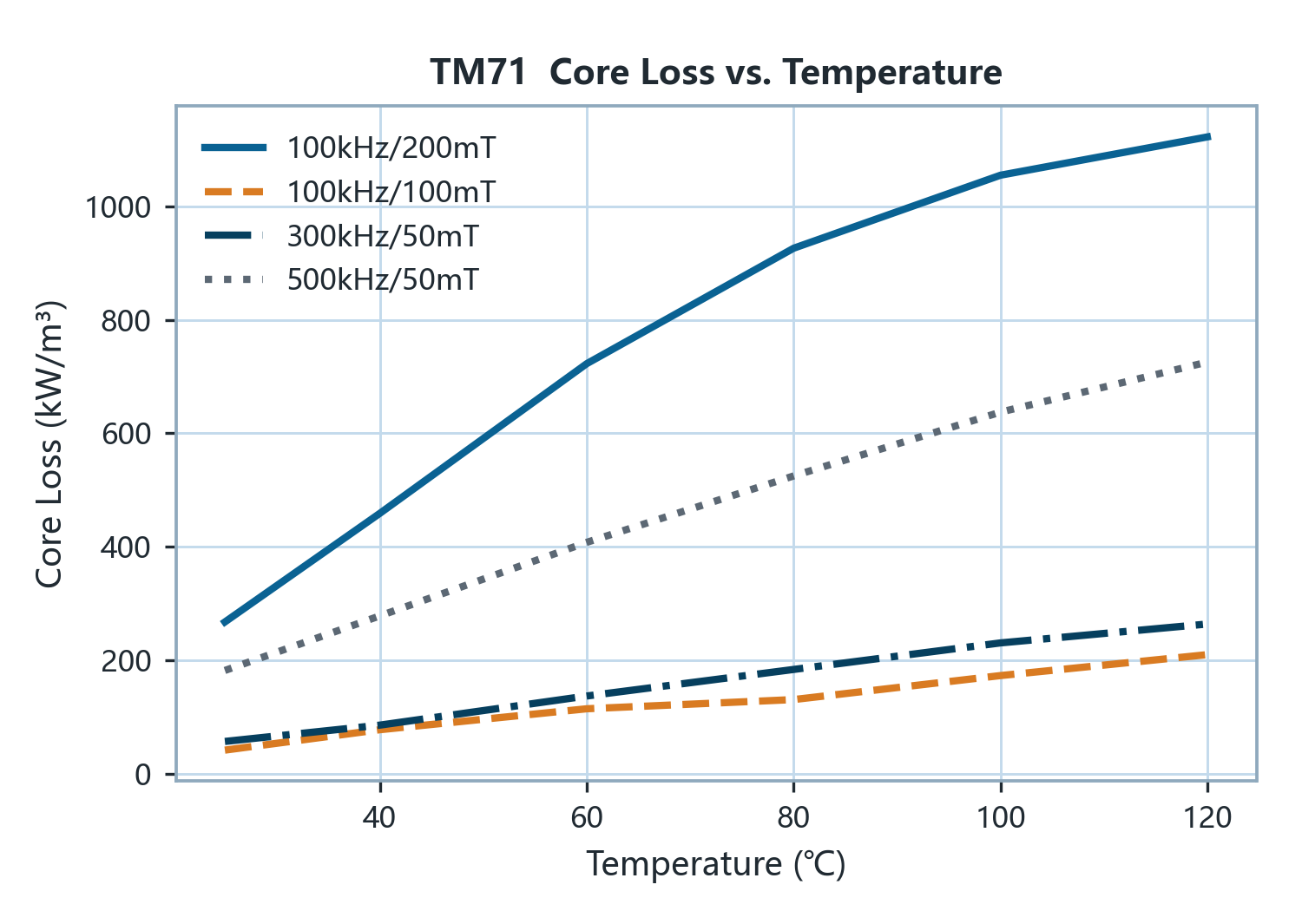

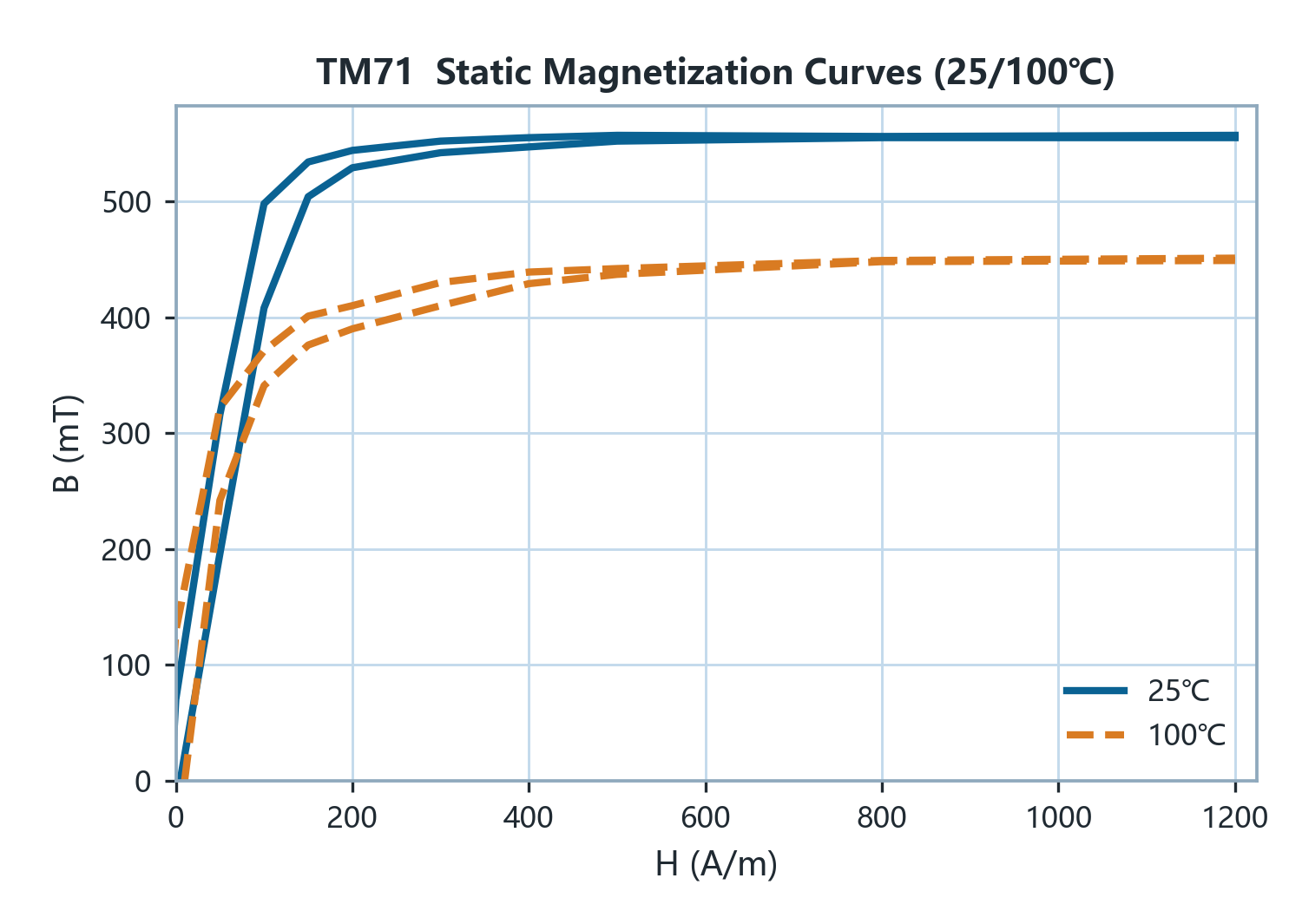

TM71 ist ein hochpermeabler MnZn-Leistungsferrit mit einer Anfangspermeabilität (μi) von 3800, der höchsten der Leistungsreihe, einer Sättigungsmagnetisierung (Bs) von 550 mT bei 25 °C (425 mT bei 100 °C) und einer Curietemperatur über 255 °C. Die Koerzitivfeldstärke (Hc) beträgt 6 A/m bei 25 °C (2.5 A/m bei 100 °C), der bezogene Verlustfaktor bei 100 kHz liegt unter 4×10⁻⁶: Hohe μi und niedrige Hc ergeben für dieselbe Magnetisierungsinduktivität die geringste Windungszahl und den kleinsten Magnetisierungsstrom, Dachabfall und Erholung von Impulsen sind schnell. Die Verluste sind jedoch temperaturempfindlich: Pcv bei 100 kHz / 200 mT steigt von 400 kW/m³ bei 25 °C auf 1100 kW/m³ bei 100 °C, bei 500 kHz / 50 mT von 190 auf 525 kW/m³; im erwärmten Zustand ist TM71 kein verlustarmer Werkstoff. Typische Anwendungen sind Gate-Treiber- und Impulsübertrager, Signal-Isolationsübertrager sowie Speicher- und Filterdrosseln mit geringem Fluss. Unter den beiden Hoch-Bs-Sonderwerkstoffen liegt der Vorteil von TM71 in der μi, nicht in den Verlusten (der Vorteil von TM82 liegt in der Bs von 600 mT und der Belastbarkeit durch Vormagnetisierung): Für Hauptübertrager mit dauerhaft hoher Kerntemperatur oder großem Flusshub sollten die Werkstoffe des mittleren Frequenzbereichs TM80/TM83 verwendet werden. Bei 25 °C ist die DC-Belastbarkeit von TM71 führend, bei 100 °C geht dieser Vorteil durch die steigenden Verluste verloren; maßgeblich für die Auswahl ist die tatsächliche Kerntemperatur.
