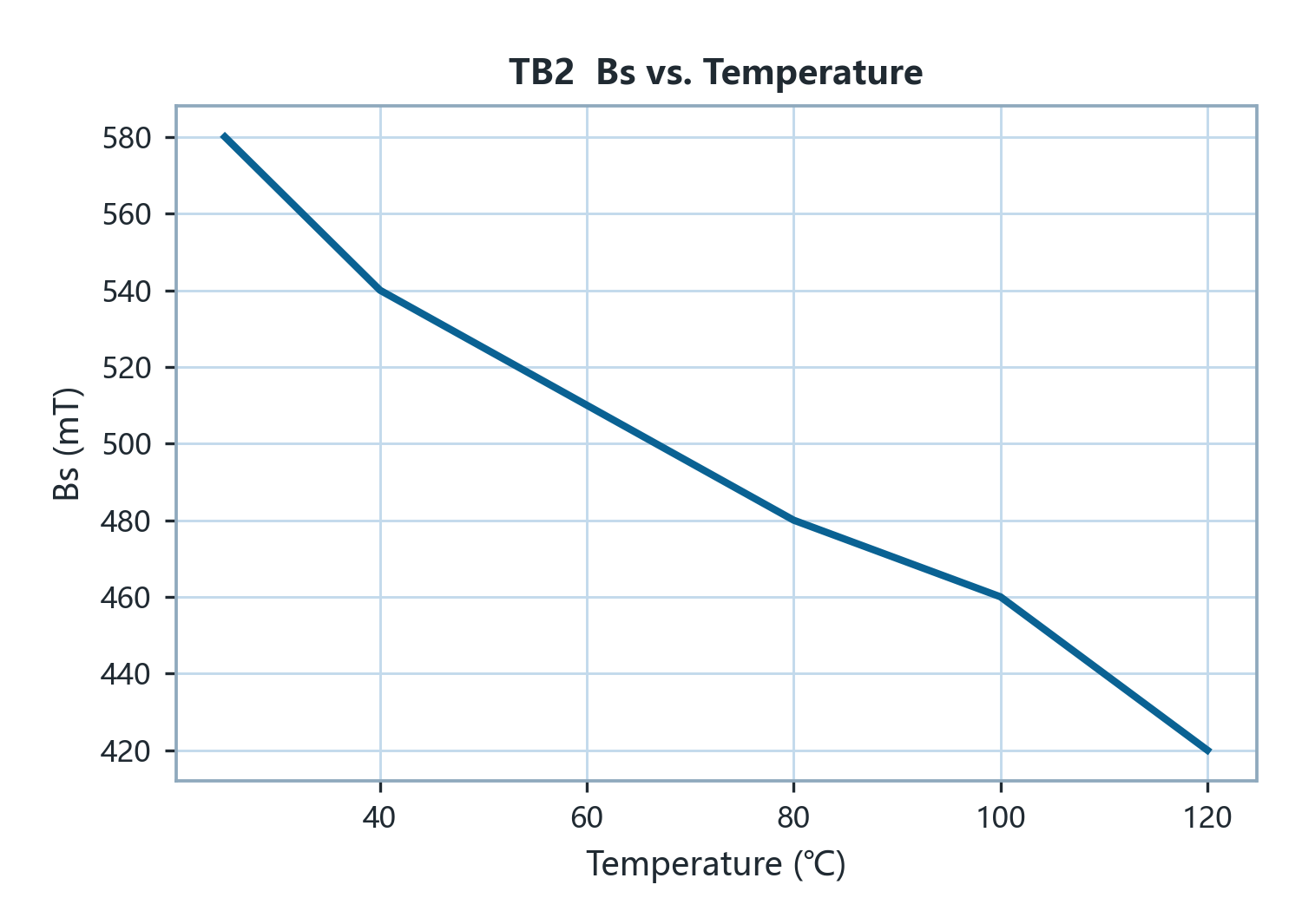

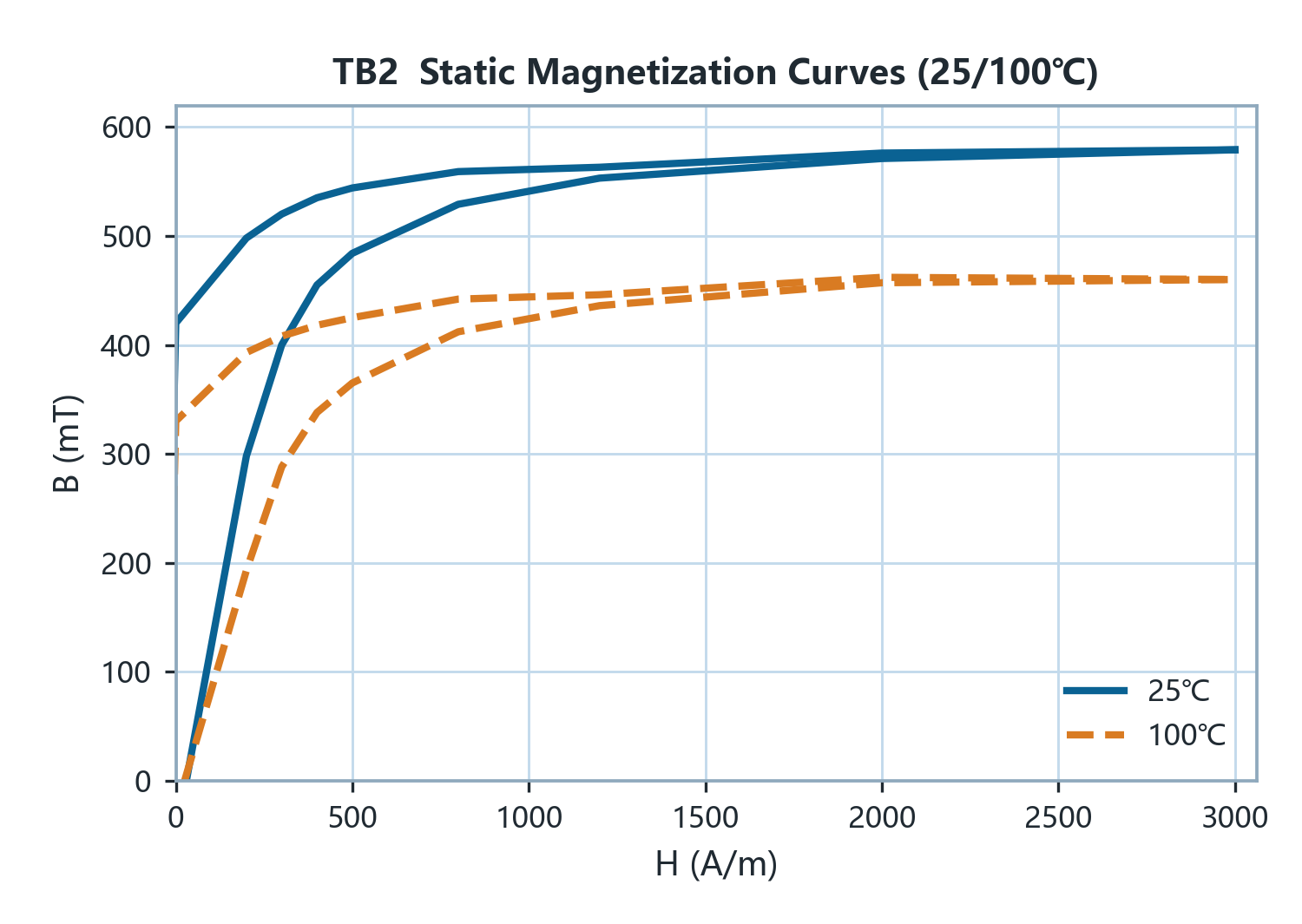

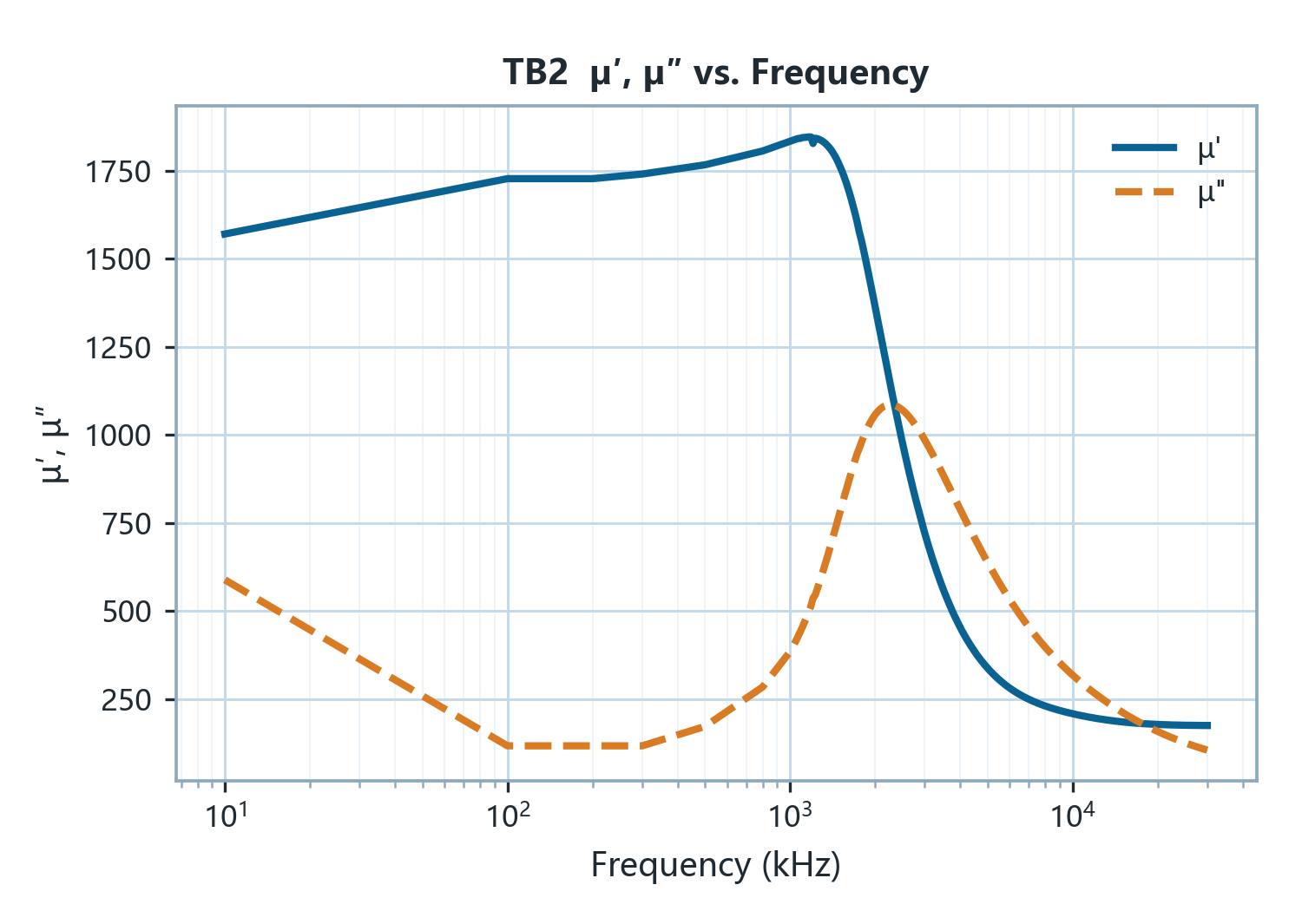

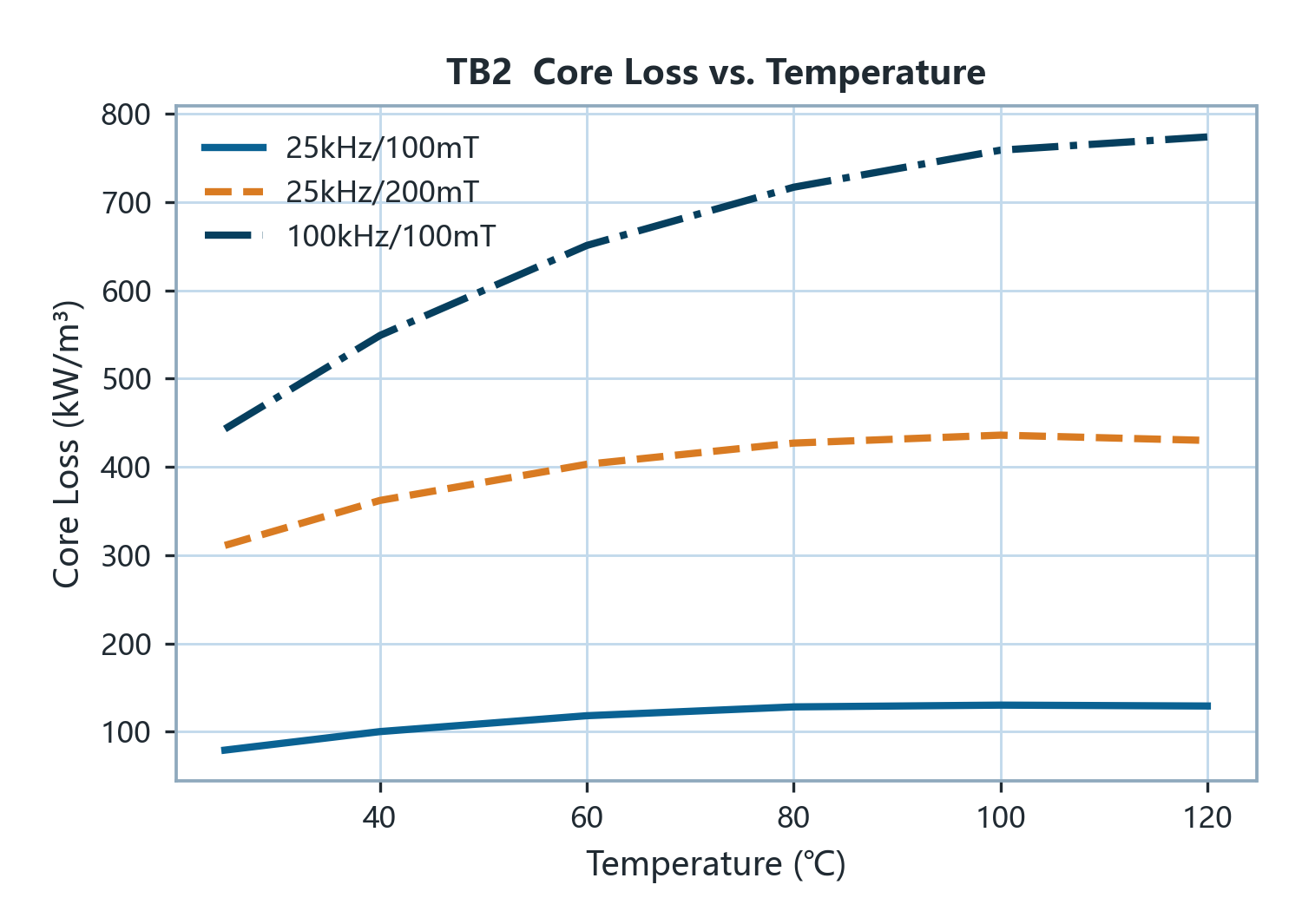

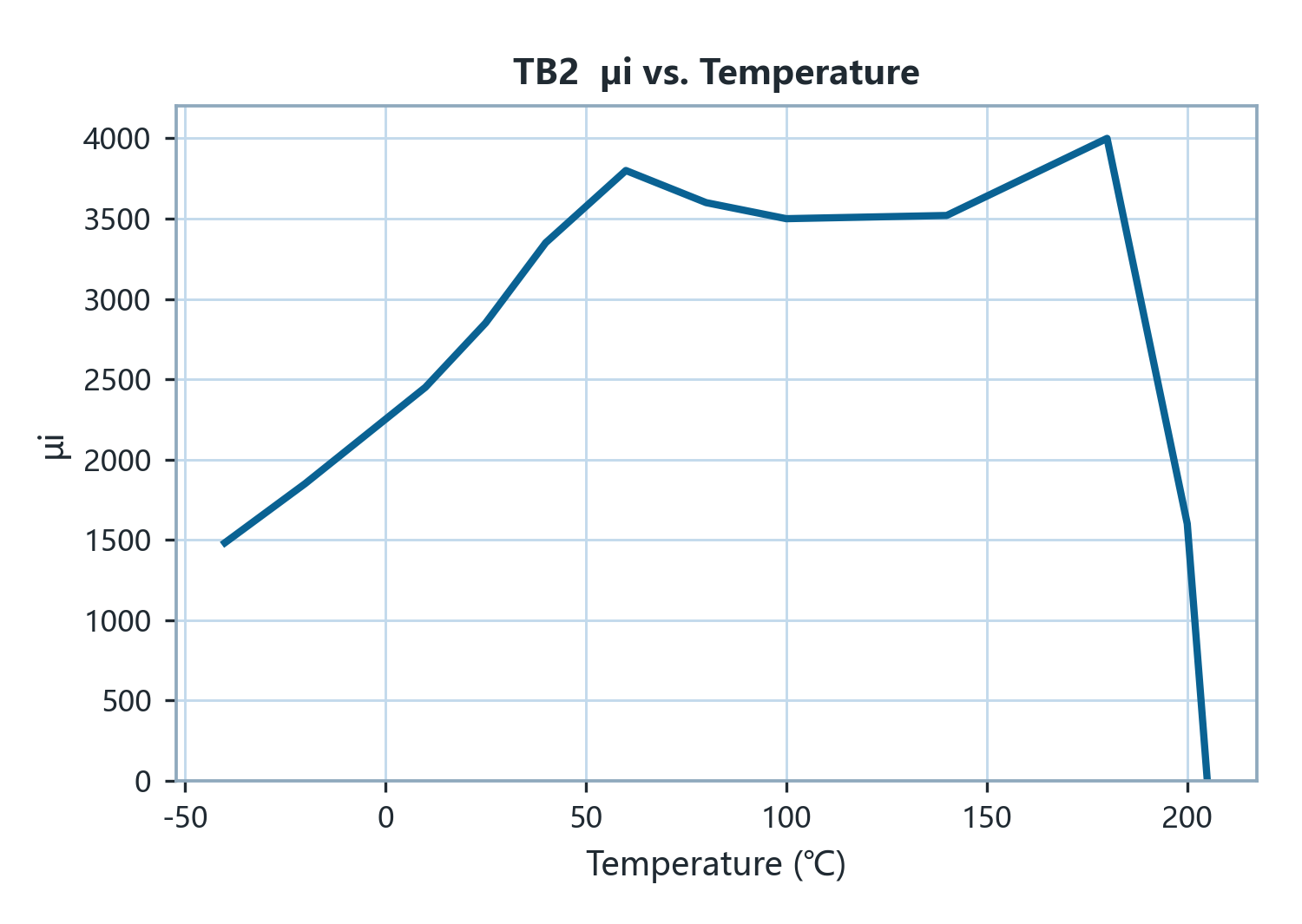

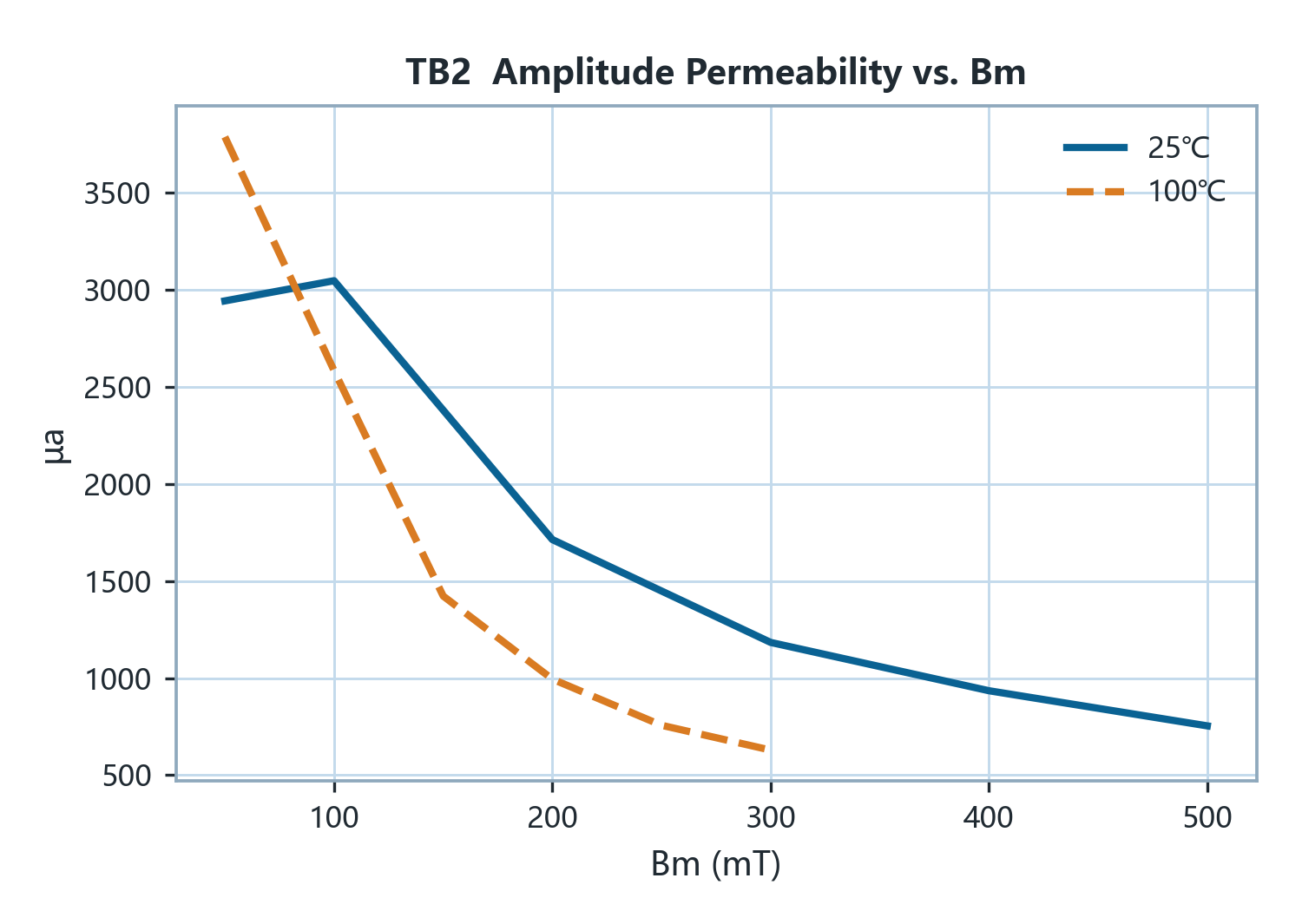

TB2 ist ein MnZn-Leistungsferrit mit hohem Rechteckverhältnis, mit einer Anfangspermeabilität (μi) von 1500, einer Sättigungsmagnetisierung (Bs) von 580 mT bei 25 °C (460 mT bei 100 °C) und einer Curietemperatur über 220 °C. Kennzeichnend ist eine Remanenz (Br) von 420 mT bei 25 °C (330 mT bei 100 °C) mit einem Rechteckverhältnis Br/Bs von ca. 0.72; die Hystereseschleife ist nahezu rechteckig: Der Kern schaltet eindeutig zwischen den beiden Sättigungszuständen um und behält nach Wegnahme der Erregung den größten Teil des Flusses – das Funktionsprinzip von Magnetverstärkern und sättigbaren Drosseln. Der Preis dafür ist eine Koerzitivfeldstärke (Hc) von 30 A/m bei 25 °C (25 A/m bei 100 °C) und höhere Verluste (25 kHz / 200 mT: 310 → 430 kW/m³; 100 kHz / 100 mT: 440 → 760 kW/m³). Typische Anwendungen sind Spannungsregelung mit Magnetverstärkern, sättigbare Drosseln, Zündkerne für elektronische Vorschaltgeräte und Schaltdrosseln. Unter den drei konventionellen Niederfrequenz-Leistungswerkstoffen ist TB2 der einzige, der nach dem Rechteckverhältnis gewählt wird: Geringe Verluste für allgemeine Übertrager und Drosseln übernehmen T2/T2M; für höhere Bs und Belastbarkeit durch Vormagnetisierung siehe den Hoch-Bs-Sonderwerkstoff TM82. Der Werkstoff eignet sich für Schaltungen, die ein schaltendes Magnetisierungsverhalten benötigen, und wird für lineare Übertrager nicht empfohlen.
