NiZn · 7 shape groups · 49 part numbers · Catalogue p. 100–103

DRHCHOKE

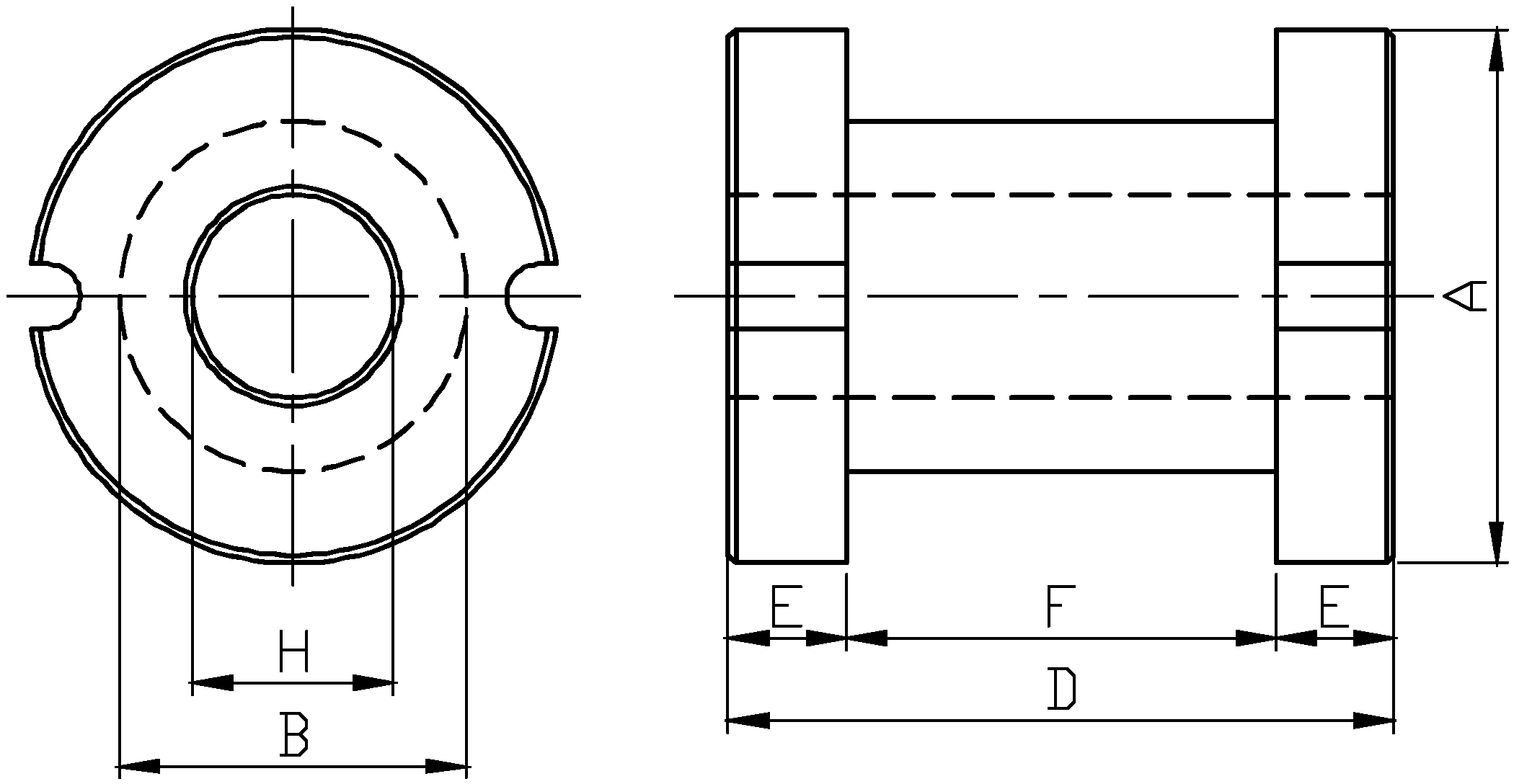

Fig.1

Fig.1

Product name	Dimensions · mm (nominal / tolerance)
Product name	A(mm)	B(mm)	D(mm)	E(mm)	F(mm)	H(mm)
DRH14×20R	13.40±0.30	8.80±0.30	20.00±0.60	3.00±0.20	14.00±0.30	5.10±0.30
DRH18×20R	18.00±0.50	11.00±0.30	20.00±0.80	3.75±0.20	12.50±0.40	4.00±0.30
DRH19×22R	19.00±0.50	10.90±0.30	22.00±0.80	3.90±0.20	14.20±0.40	4.00±0.30
DRH25.6×20.3R	25.60±0.50	13.00±0.30	20.30±0.80	3.85±0.30	12.60±0.40	5.35±0.30

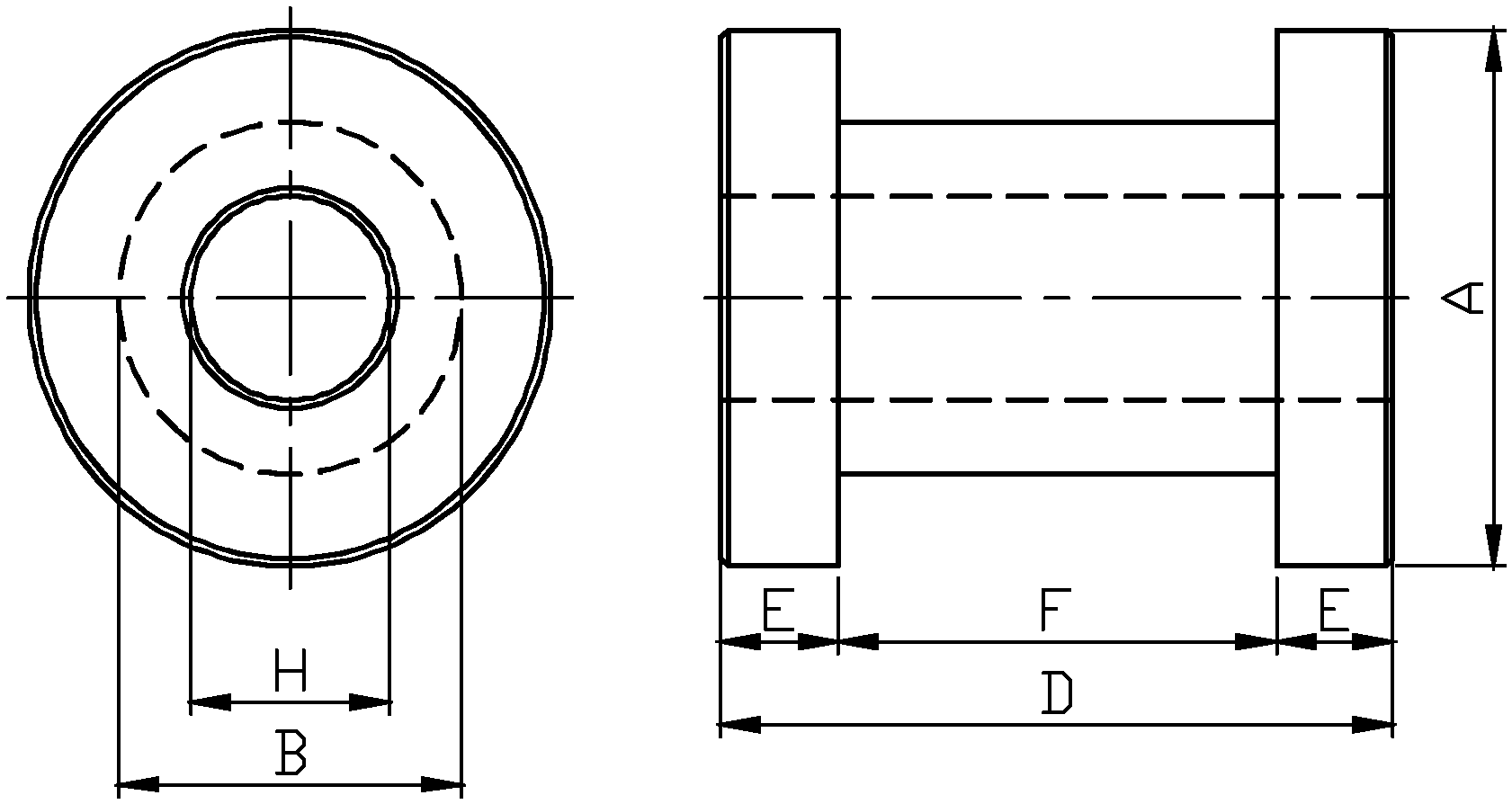

Fig.2

Fig.2

Product name	Dimensions · mm (nominal / tolerance)
Product name	A(mm)	B(mm)	D(mm)	E(mm)	F(mm)	H(mm)
DRH28×22	28.00±1.00	12.50±0.40	22.00±1.00	5.25±0.30	11.50±0.50	5.00±0.30
DRH28×20	28.00±1.00	16.70±0.50	20.00±1.00	3.00±0.30	14.00±0.50	5.00±0.30
DRH28×25	28.00±1.00	17.00±0.50	25.00±1.00	4.50±0.30	16.00±0.50	5.00±0.30

Fig.3

Fig.3

Product name	Dimensions · mm (nominal / tolerance)
Product name	A(mm)	B(mm)	D(mm)	G(mm)	H(mm)	I(mm)	J(mm)
DRH20×19	20.00±1.00	13.00±0.40	19.00±0.70	6.30±0.30	3.00±0.20	13.00±0.50	5.30±0.30
DRH22×18.5	22.00±1.00	13.00±0.40	18.50±0.65	6.30±0.30	3.10±0.20	12.30±0.45	5.35±0.30
DRH22.4×14	22.40±1.00	13.00±0.40	14.00±0.50	6.35±0.30	3.10±0.20	7.80±0.30	5.35±0.30
DRH22×18	22.40±1.00	13.00±0.40	18.00±0.65	6.35±0.30	3.10±0.20	11.80±0.45	5.35±0.20
DRH23×15	22.80±1.00	13.00±0.40	15.00±0.55	6.50±0.30	3.00±0.20	9.00±0.35	5.35±0.30
DRH22×21	22.80±0.80	13.00±0.40	21.00±0.75	6.30±0.20	3.20±0.20	14.60±0.50	5.35±0.20
DRH26×14	26.00±1.00	13.00±0.40	14.00±0.50	6.30±0.30	4.00±0.20	6.00±0.25	5.35±0.30
DRH26×20	26.00±1.00	13.00±0.40	20.00±0.70	6.35±0.30	4.00±0.20	12.00±0.45	5.35±0.30
DRH30×20	30.00±1.00	13.00±0.40	20.00±0.70	6.30±0.30	4.00±0.30	12.00±0.45	5.30±0.30
DRH30×25	30.00±1.00	13.00±0.40	25.00±0.90	6.30±0.30	4.00±0.30	17.00±0.60	5.30±0.30
DRH35×25	35.00±1.00	13.00±0.40	25.00±0.90	6.35±0.30	4.00±0.30	17.00±0.60	5.35±0.30
DRH40×28	40.00±1.00	20.00±0.60	28.00±1.00	6.50±0.30	6.00±0.40	16.00±0.60	5.60±0.30
DRH40×30	40.00±1.00	20.00±0.60	30.00±1.00	6.50±0.30	5.00±0.40	20.00±0.70	5.60±0.30
DRH40×35	40.00±1.00	20.00±0.60	35.00±1.00	6.50±0.30	6.00±0.40	23.00±0.80	5.60±0.30

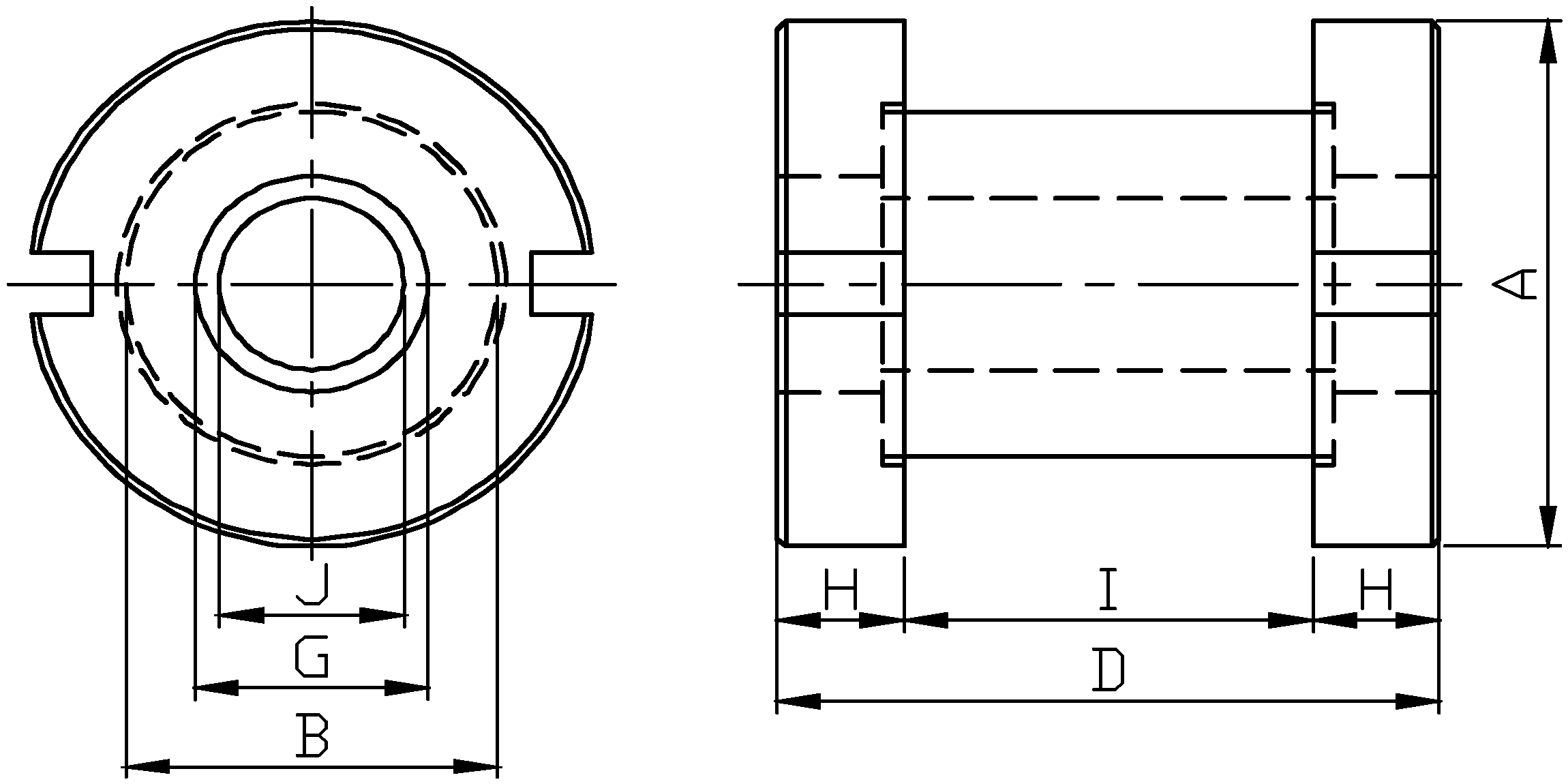

Fig.4

Fig.4

Product name	Dimensions · mm (nominal / tolerance)
Product name	A(mm)	B(mm)	D(mm)	G(mm)	H(mm)	I(mm)	J(mm)
DRH20×22.5R	20.00±1.00	13.00±0.40	22.50±0.80	6.30±0.30	3.10±0.20	16.30±0.60	5.35±0.30
DRH22×14R	22.80±0.80	13.00±0.40	14.00±0.50	6.30±0.30	3.10±0.20	7.80±0.30	5.35±0.30
DRH22.8×18R	22.80±1.00	13.00±0.40	18.00±0.85	6.30±0.30	3.10±0.20	11.80±0.45	5.35±0.30

Outline drawing

Fig.1

Fig.2

Product name	Dimensions · mm (nominal / tolerance)
Product name	A(mm)	B(mm)	D(mm)	G(mm)	H(mm)	I(mm)	J(mm)
DRH24×20R	24.00±0.80	13.00±0.40	20.00±0.70	6.30±0.30	4.00±0.20	12.00±0.45	5.35±0.30
DRH24×24R	24.00±0.80	13.00±0.40	24.00±0.85	6.30±0.30	3.50±0.20	17.00±0.60	5.35±0.30
DRH24×24.5R	24.00±0.80	13.00±0.40	24.50±0.90	6.30±0.30	4.00±0.20	16.50±0.60	5.35±0.30
DRH25×25R	25.00±1.00	13.50±0.40	25.00±0.90	5.00±0.30	4.50±0.30	16.00±0.60	5.35±0.30
DRH26×20R	26.00±0.80	13.00±0.40	20.00±0.70	6.30±0.30	4.00±0.30	12.00±0.45	5.35±0.30
DRH26×22R	26.00±0.80	13.00±0.40	22.00±0.80	6.35±0.30	4.00±0.20	14.00±0.50	5.35±0.30
DRH26×24R	26.00±0.80	13.00±0.40	24.00±0.85	6.35±0.30	4.00±0.30	16.00±0.60	5.35±0.30
DRH28×22R	28.00±1.00	16.90±0.50	22.00±0.80	6.40±0.30	4.00±0.25	14.00±0.50	5.00±0.30
DRH28×25R	28.00±1.00	17.00±0.50	25.00±0.90	6.30±0.30	4.00±0.25	17.00±0.60	4.50±0.25
DRH35×25R	35.00±1.00	21.00±0.60	25.00±0.90	8.00±0.40	3.50±0.30	18.00±0.65	4.00±0.30
DRH35×27R	35.00±1.00	21.00±0.60	27.00±0.95	8.00±0.40	4.50±0.30	18.00±0.65	4.00±0.30
DRH35×30R	35.00±1.00	21.00±0.60	30.00±1.00	8.00±0.40	4.00±0.40	22.00±0.80	4.00±0.30
DRH35×35R	35.00±1.00	21.00±0.60	35.00±1.00	8.00±0.40	3.50±0.30	28.00±1.00	4.00±0.30
DRH45×35R	45.00±1.00	27.00±0.80	35.00±1.00	9.00±0.40	4.70±0.40	25.60±1.00	6.50±0.30

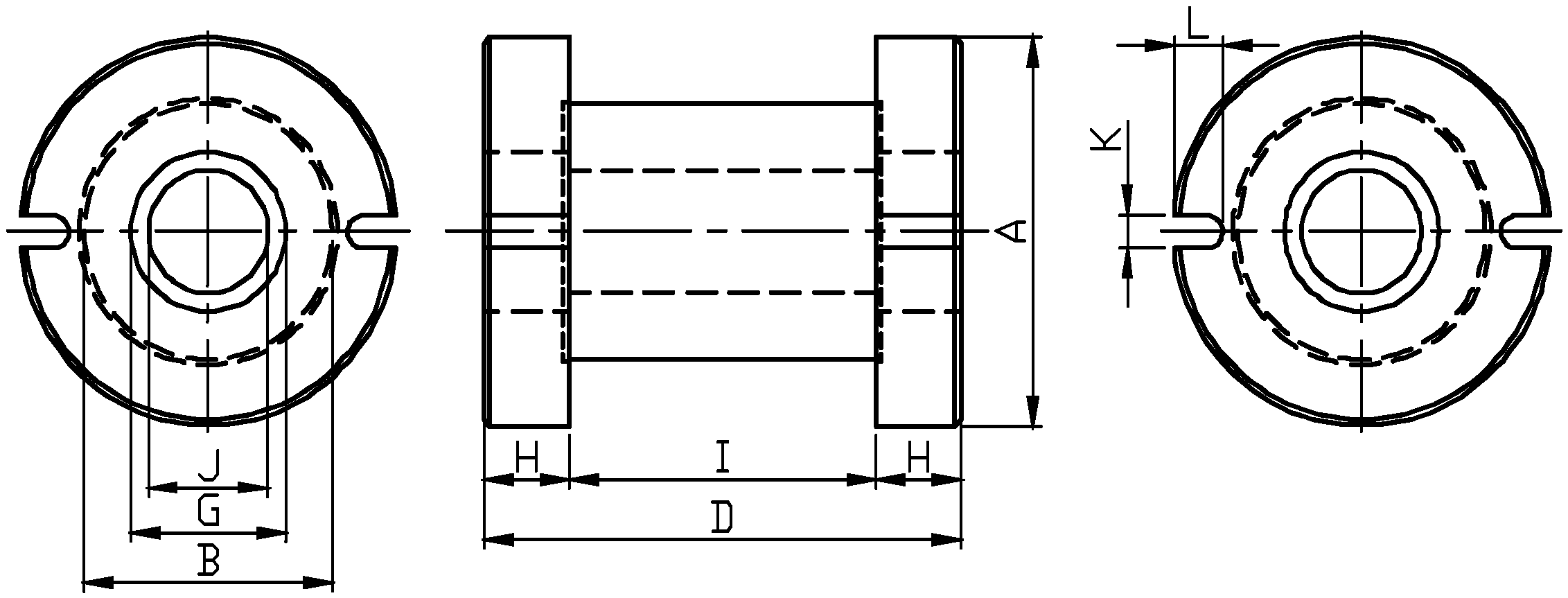

Fig.5

Fig.5

Product name	Dimensions · mm (nominal / tolerance)
Product name	A(mm)	B(mm)	D(mm)	G(mm)	H(mm)	I(mm)	J(mm)	K(mm)	L(mm)
DRH25×21R	25.00±1.00	13.50±0.40	21.00±1.00	5.00±0.30	4.50±0.30	12.00±0.50	3.50±0.20	3.75ref	5.25ref
DRH25×25R	25.00±1.00	13.50±0.40	25.00±1.00	5.00±0.30	4.50±0.30	16.00±0.50	3.50±0.20	3.75ref	5.25ref
DRH35×25RB	35.00±1.00	19.00±0.50	25.00±1.00	4.80±0.30	4.00±0.20	17.00±0.80	5.30±0.30	4.50ref	5.50ref
DRH36×18R	36.00±1.00	21.00±0.60	18.00±0.80	7.00±0.30	4.50±0.30	9.00±0.40	5.00±0.30	4.00ref	7.00ref
DRH36×27R	36.00±1.00	21.00±0.60	27.00±1.00	7.00±0.30	4.50±0.30	18.00±0.80	5.00±0.30	4.00ref	7.00ref
DRH36×36R	36.00±1.00	21.00±0.60	36.00±1.00	7.00±0.30	4.50±0.30	27.00±0.80	5.00±0.30	4.00ref	7.00ref
DRH46×18R	46.00±1.00	27.00±0.80	18.00±1.00	9.50±0.40	5.00±0.30	8.00±0.30	7.00±0.30	5.00min	8.70±0.30
DRH46×36R	46.00±1.00	27.00±0.80	36.00±1.00	9.50±0.40	5.00±0.30	26.00±0.80	7.00±0.30	5.00min	8.70±0.30
DRH55×20R	55.00±1.20	32.50±0.80	20.00±1.00	9.50±0.40	6.00±0.30	8.00±0.30	7.00±0.30	6.00ref	10.75ref
DRH55×37R	55.00±1.20	32.50±0.80	37.00±1.00	9.50±0.40	6.00±0.30	25.00±0.80	7.00±0.30	6.00ref	10.75ref

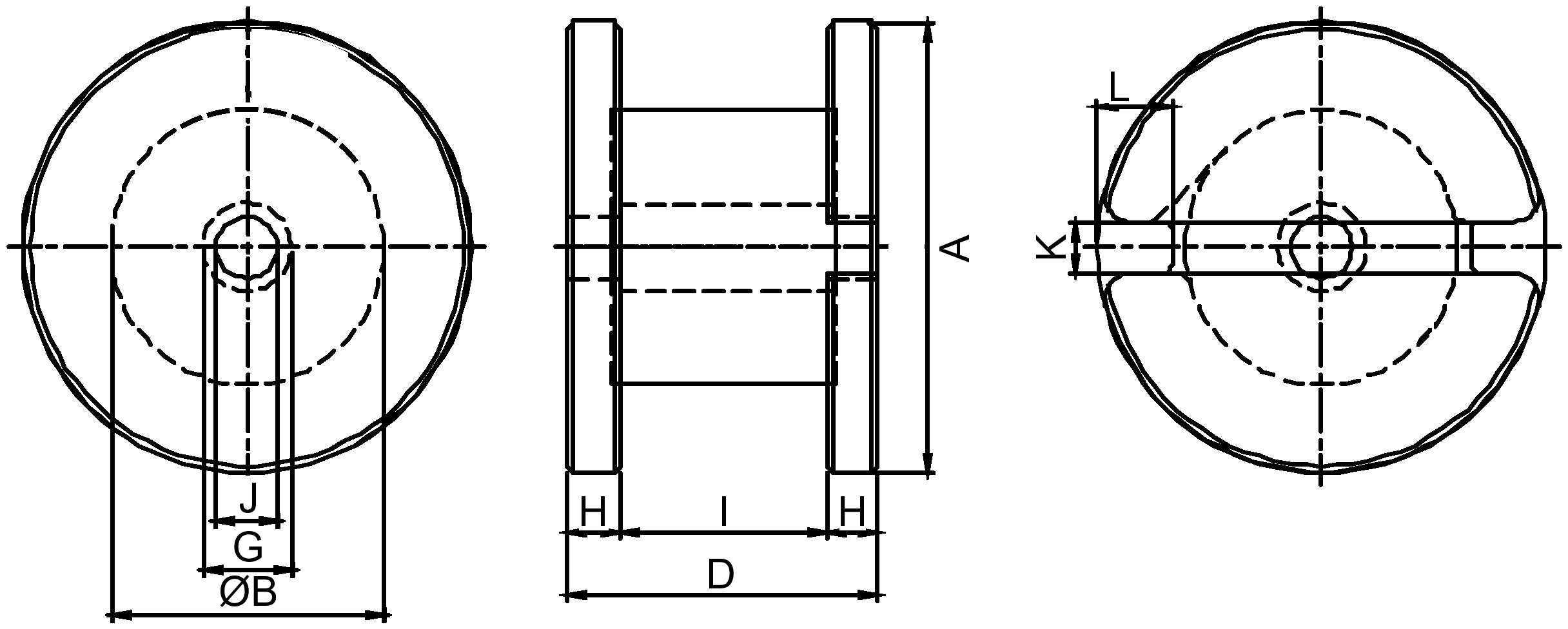

Fig.6

Fig.6

Product name	Dimensions · mm (nominal / tolerance)
Product name	A(mm)	B(mm)	D(mm)	G(mm)	H(mm)	I(mm)	J(mm)	K(mm)	L(mm)
DRH35×25RA	35.00±1.00	21.00±0.40	25.00±1.00	4.80±0.30	3.90±0.30	17.10±0.80	6.90±0.30	4.15ref	5.10ref

Note: Dimensions above are pre-coating; D, H and I are adjustable.
