TAK Technology
NiZn · 1 shape groups · 3 sets · Catalogue p. 155–155
SRI+DR9SMD

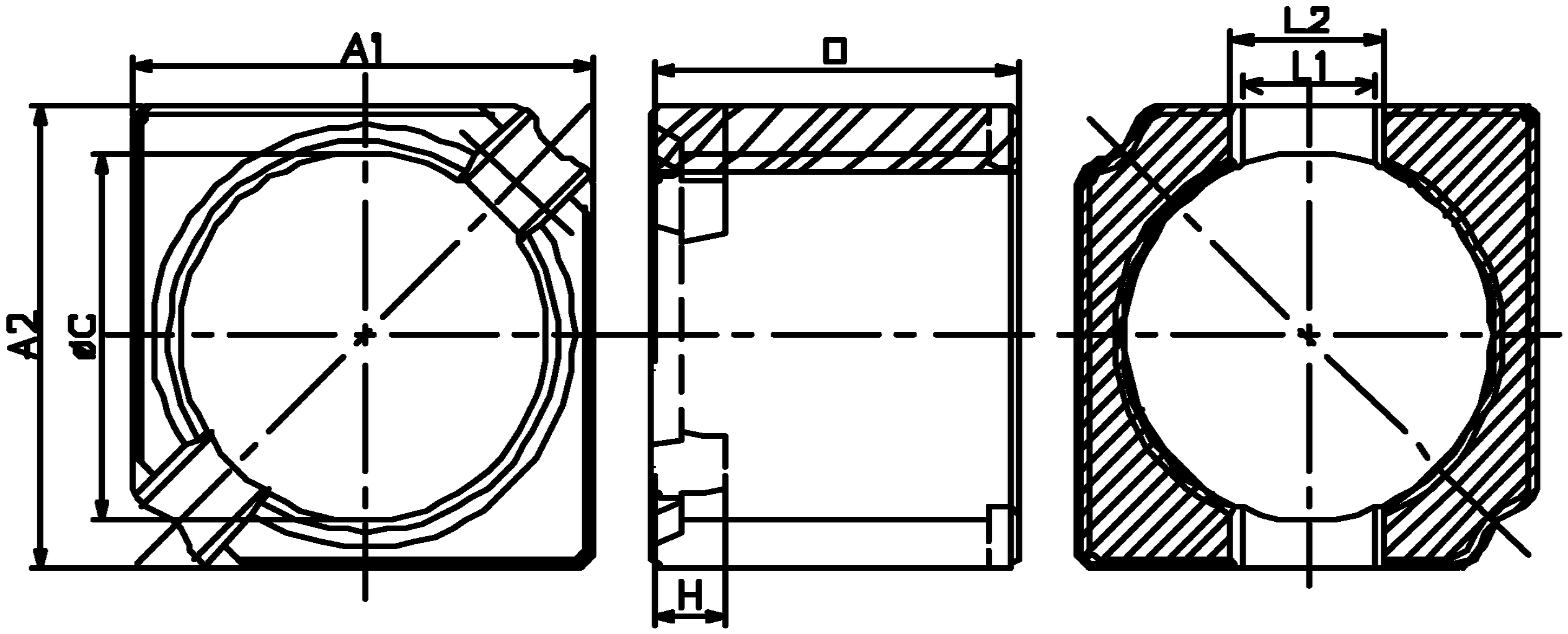

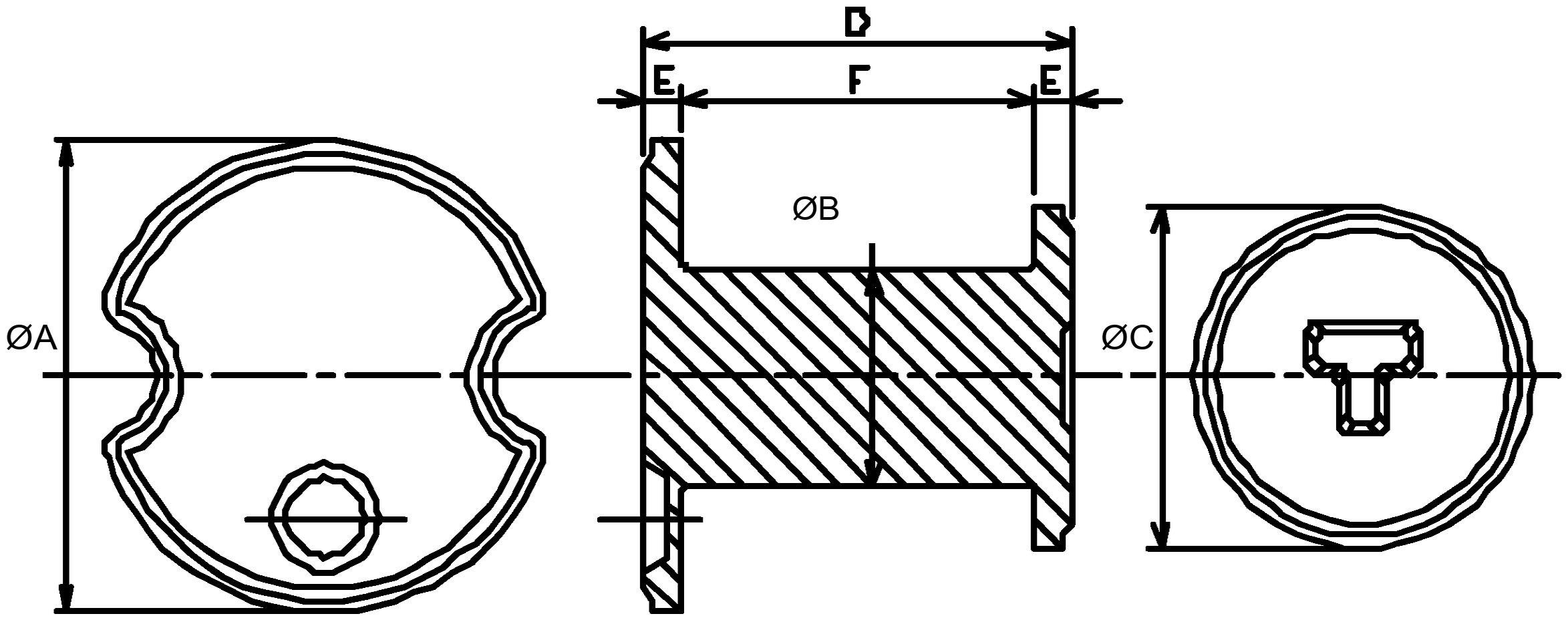

Fig.1 ＋ Fig.a
| Product name | Dimensions · mm (nominal / tolerance) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Part | A1=A2(mm) | C(mm) | D(mm) | L1(mm) | L2(mm) | H(mm) | A(mm) | B(mm) | E(mm) | F(mm) | |
| SRI4.8×3.8×1.7TC | SRI | 4.80±0.10 | 3.80±0.10 | 1.70±0.10 | 1.40±0.10 | 1.60±0.10 | 0.60±0.10 | — | — | — | — |
| DR4×1.6RD-3C | DR | — | 3.20±0.10 | 1.60±0.10 | — | — | — | 4.00±0.10 | 1.80±0.10 | 0.40±0.10 | 0.80±0.10 |
| SRI4.8×3.8×2.7TC | SRI | 4.80±0.10 | 3.80±0.10 | 2.70±0.10 | 1.40±0.10 | 1.60±0.10 | 0.60±0.10 | — | — | — | — |
| DR4×2.6RD-3C | DR | — | 3.00±0.10 | 2.60±0.10 | — | — | — | 4.00±0.10 | 1.80±0.10 | 0.40±0.10 | 1.80±0.10 |
| SRI4.8×3.8×3.8TC | SRI | 4.80±0.10 | 3.80±0.10 | 3.80±0.10 | 1.40±0.10 | 1.60±0.10 | 0.80±0.10 | — | — | — | — |
| DR4×3.6RD-3C | DR | — | 2.90±0.10 | 3.60±0.10 | — | — | — | 4.00±0.10 | 1.90±0.10 | 0.43±0.10 | 2.74±0.10 |
