NiZn · 0 shape groups · 0 part numbers · Catalogue p. 104–105

R CORECHOKE

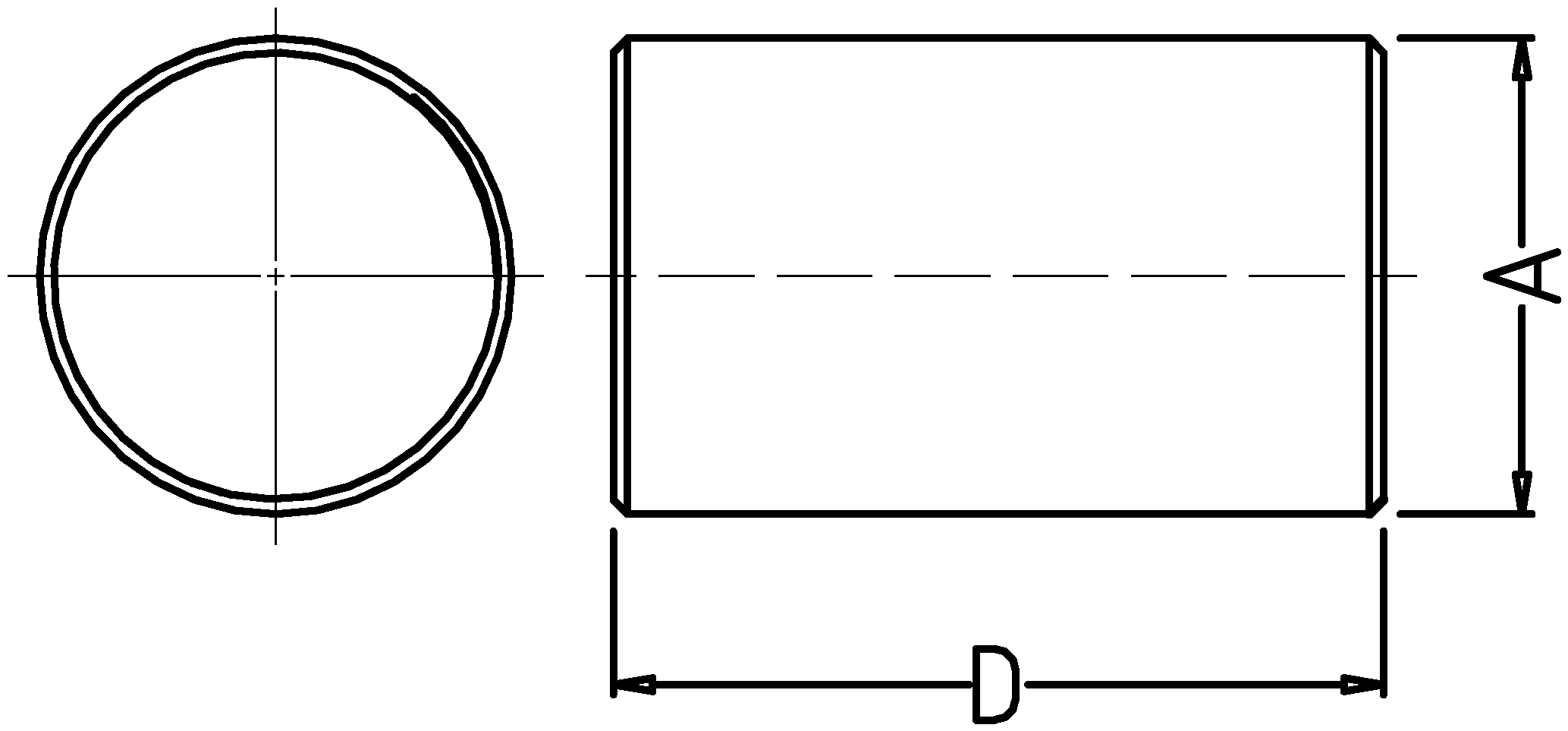

OD A(mm)	Length D range(mm)	Fig
1.00±0.10	4	1
1.20±0.10	4	1
1.40±0.10	4～4.3	1
1.48±0.10	6.5	1
1.50±0.10	4	1
1.55±0.10	14.5	1
1.60±0.10	18	1
1.70±0.10	15	1
1.75±0.10	9	1
1.90±0.10	6～6.5	1
2.00±0.10	9～10	1
2.26±0.10	2.16	1
2.30±0.10	16	1
2.40±0.10	20	1
2.50±0.10	2.5～10	1
2.67±0.10	10	1
2.85±0.10	10	1
2.90±0.10	5.3～12	1
3.17±0.10	12	1
3.20±0.15	20	1
3.50±0.10	7.5～25	1
3.55±0.10	2.9	1
3.65±0.10	2.4	1
3.70±0.10	14	1
3.80±0.10	4.7～12.4	1
3.85±0.10	14	1
3.90±0.10	2.5～21.4	1
4.00±0.10	10～40	1
4.10±0.15	20～30	1
4.30±0.10	4.05	1
4.40±0.10	7.3	1
4.50±0.10	4.25	1
4.60±0.10	6.42	1
4.70±0.10	5～28	1
4.75±0.10	12.7	1
4.80±0.10	3.9～17.8	1
4.90±0.10	6.4	1
5.00±0.10	9～38	1
5.20±0.10	3.65～7.15	1
5.30±0.10	7.1	1
5.40±0.10	5.58	1
5.50±0.10	6.8～8	1
5.65±0.10	4.2	1
5.80±0.10	7.9	1
5.85±0.10	11～30	1
6.00±0.15	8～40	1
6.10±0.10	9.1	1
6.20±0.15	23.5	1
6.30±0.10	9.2	1
6.35±0.15	6.5～40	1
6.40±0.10	6.35	1
6.43±0.15	13.6	1
6.50±0.15	10.25～30	1
7.00±0.15	9～40	1
7.20±0.10	22	1
7.50±0.10	7.9～25	1
8.00±0.15	20～40	1
8.38±0.10	6.6	1
8.40±0.10	10	1
8.70±0.10	4.2	1
8.80±0.15	30	1
9.35±0.15	25	1
9.50±0.15	19～43	1
9.52±0.15	25.4	1
9.53±0.15	31.75～44	1
9.60±0.10	6	1
9.75±0.10	6.9	1
9.80±0.10	11～25	1
9.85±0.15	16	1
9.90±0.15	16	1
10.00±0.15	16～40	1
11.00±0.15	5.8～37	1
11.70±0.15	4	1
11.80±0.15	7.2～32	1
11.85±0.15	9	1
12.00±0.20	12～20	1
12.70±0.20	5.8～27	1
13.00±0.15	7	1
14.00±0.15	5.25～25	1
14.20±0.20	15	1
14.30±0.20	42	1
14.50±0.20	6.75	1
15.00±0.20	14～35	1
16.00±0.25	18	1
18.00±0.25	18	1
19.00±0.25	38	1
21.00±0.30	35	1
25.70±0.35	25	1

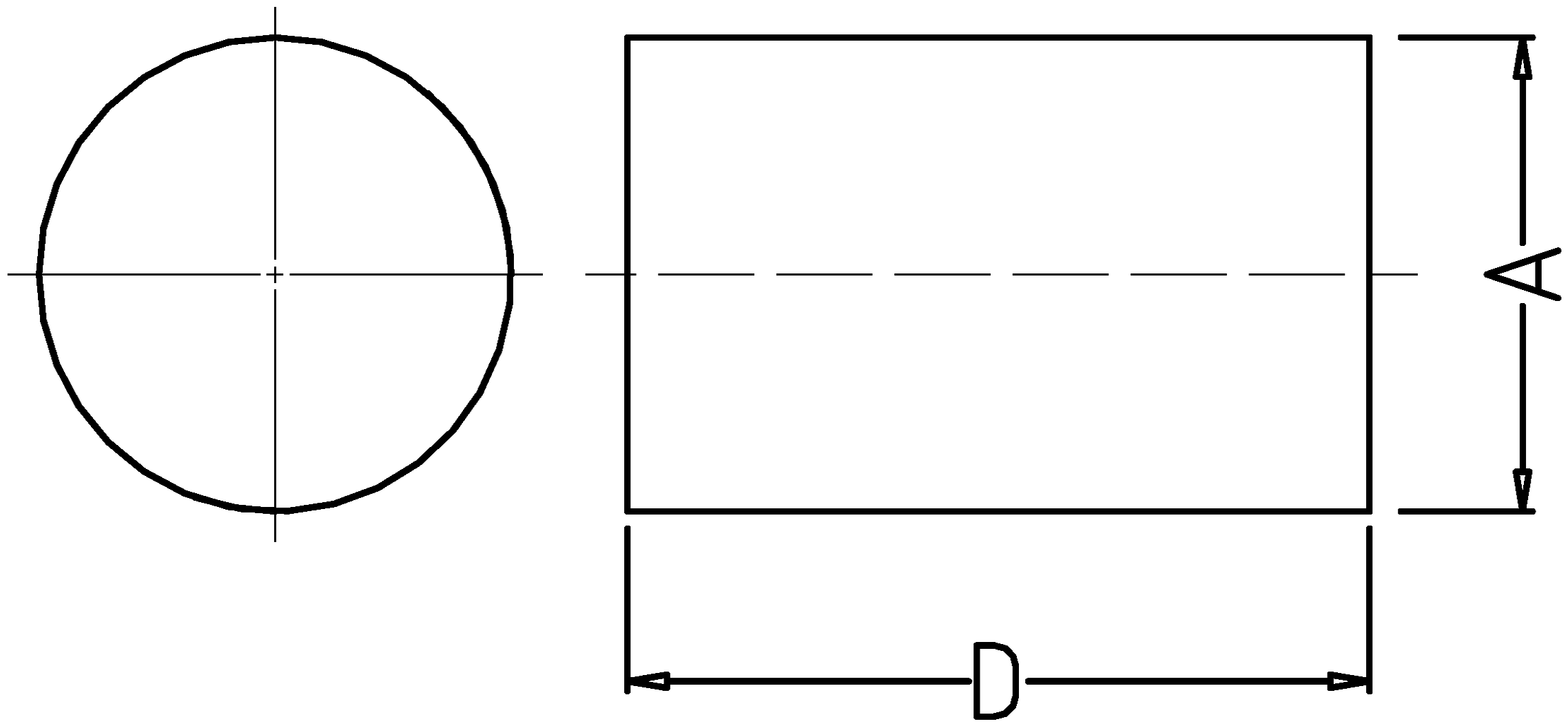

3.00±0.10	1.3～38	2
7.60±0.10	28.5～40	2
7.70±0.10	6.2	2
7.80±0.10	7～18	2
7.90±0.10	8.9～15	2
8.00±0.10	8.06～10	2

Note: P/N rule R{OD A}×{length D}; length D is adjustable by post-machining — sizes outside the listed range on request.
